ロードセル
シェアビームロードセル 3510
| 精度 | ±0.03%R.O. |
|---|---|
| 定格容量 | 300kgf～5000kgf |
| サイズ | 外形：130mm×32mm 高さ：32mm |
| 材質 | ステンレス |
※3Dモデルはイメージです

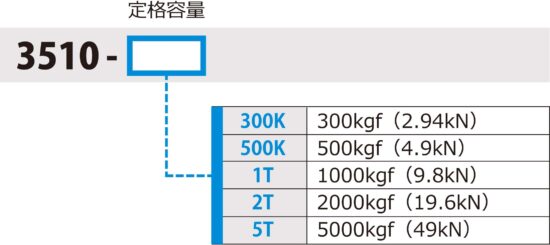

型式

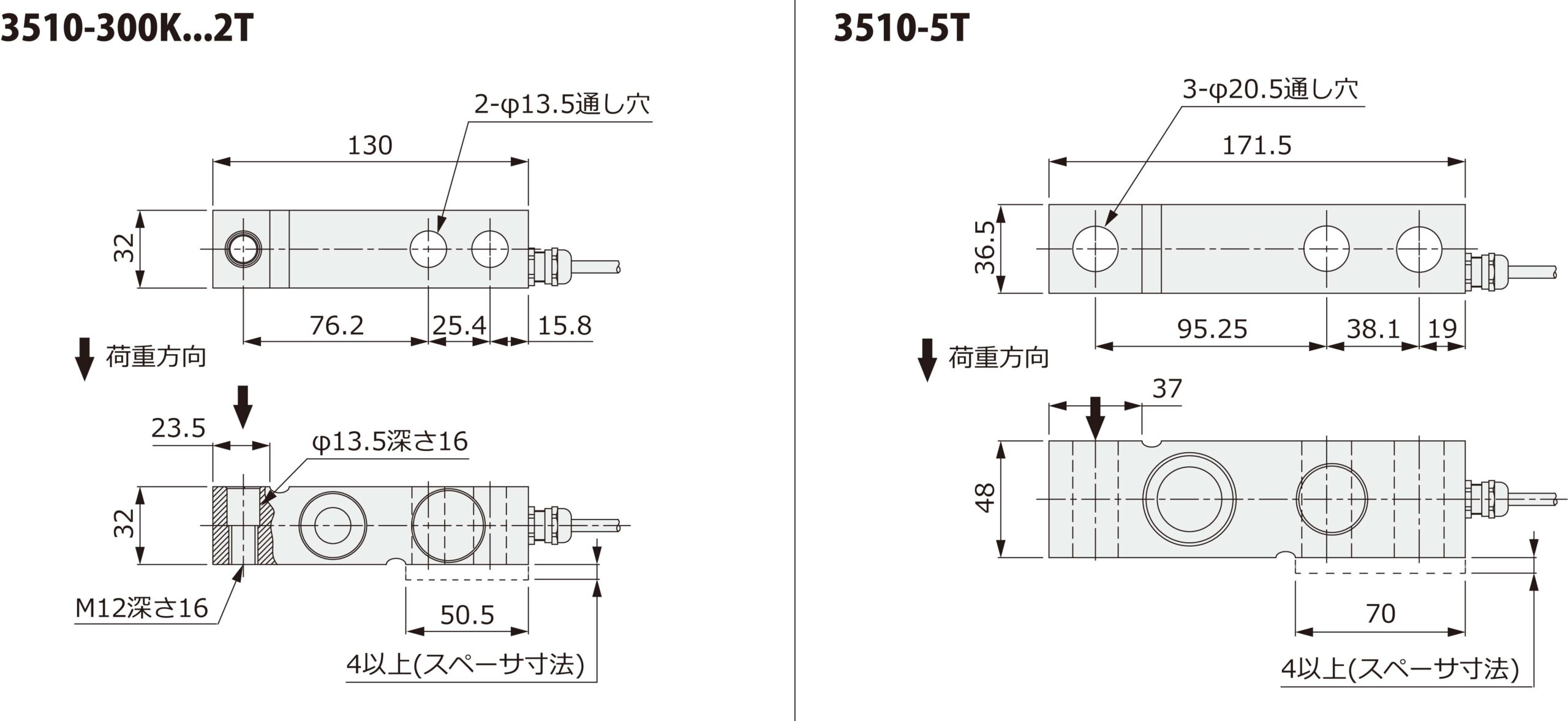

外形寸法
仕様書
スクロールできます→
| 項目 | シェアビームロードセル 3510 |
|---|---|
| 300kgf～5000kgf | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±0.1％ |
| 零バランス | ±2％R.O. |
| 30分後の零点回復 | ±0.025％LOAD |
| 総合精度 | ±0.03％R.O. |
| 零点の温度影響 | ±0.0035％R.O./℃ |
| 出力の温度影響 | ±0.0014％LOAD/℃ |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 380Ω±10Ω【300K～2T】
400Ω±20Ω【5T】 |
| 出力端子間抵抗 | 355Ω±5Ω【300K～2T】
375Ω±25Ω【5T】 |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 5m |
| 本体材質 | ステンレス |
| 保護構造 | IP68 |
| 推奨締付けトルク | 136N･m【300K～2T】
205N･m【5T】 |
| 本体質量 | 約0.9kg【300K～2T】
約1.9kg【5T】 |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 青 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 白 |
| 出力信号－ SIG－ | 赤 |
| リモートセンシング＋ SEN＋ | 緑 |
| リモートセンシング－ SEN－ | 灰 |
| シールド Shield | シールド |

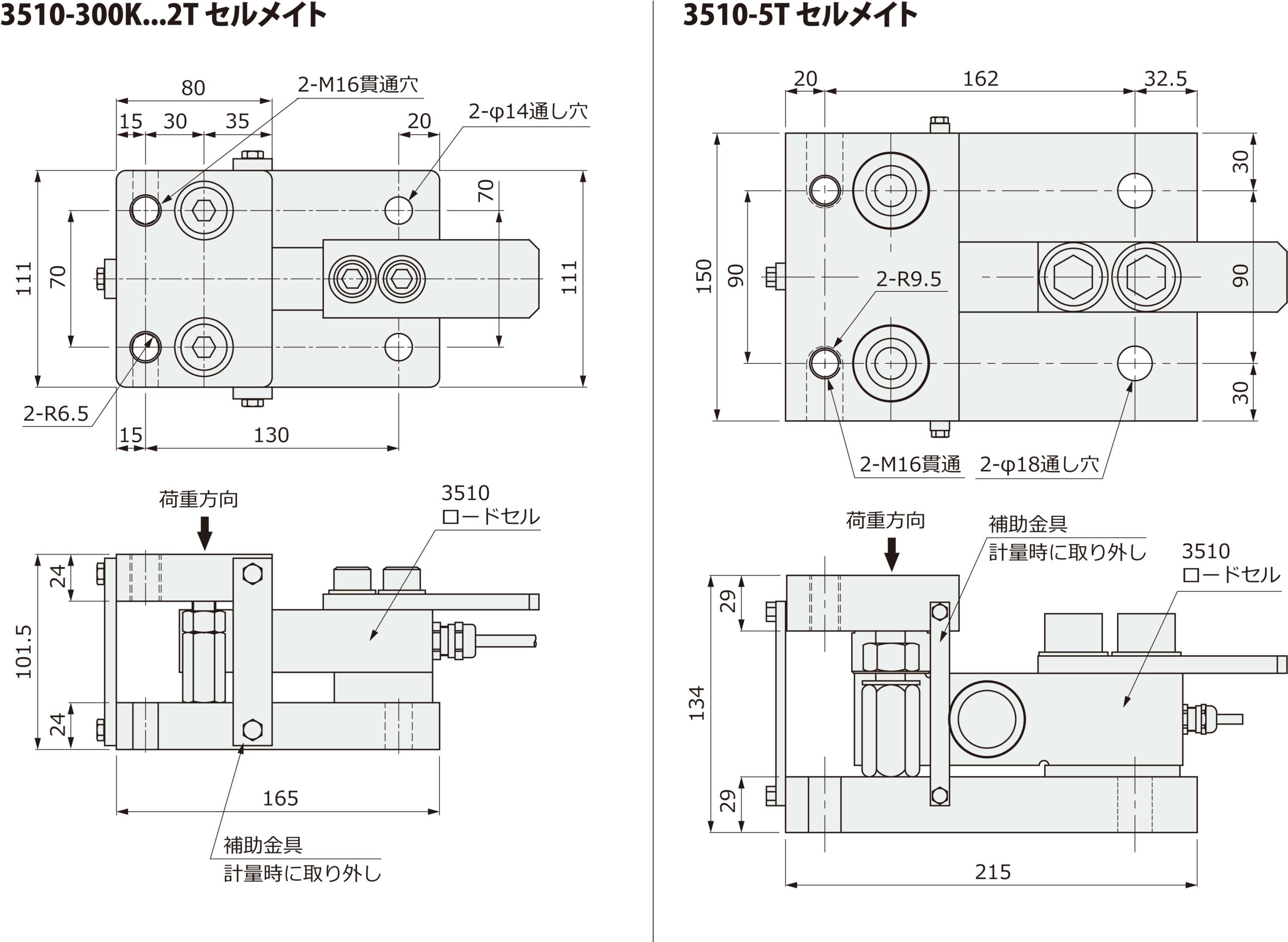

ロードセルユニバーサルマウント 3510セルメイト
