ロードセル
ダブルエンドシェアビームロードセル
4158
| 精度 | ±0.05%R.O. |
|---|---|
| 定格容量 | 10klb(4.5tf)～75klb(34tf) |
| サイズ | 外形：197～260mm×43～62mm 高さ：49.3mm～74.7mm |
| 材質 | 特殊合金鋼 ニッケルメッキ表面処理 |
※3Dモデルはイメージです

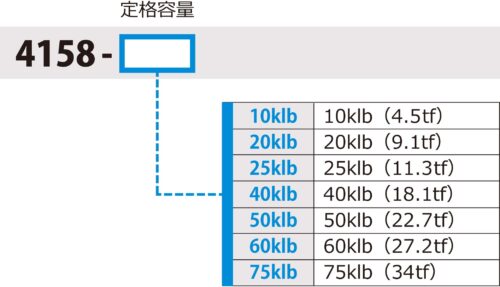

型式

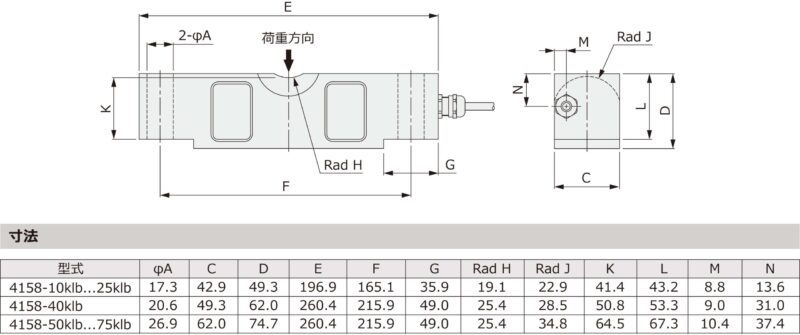

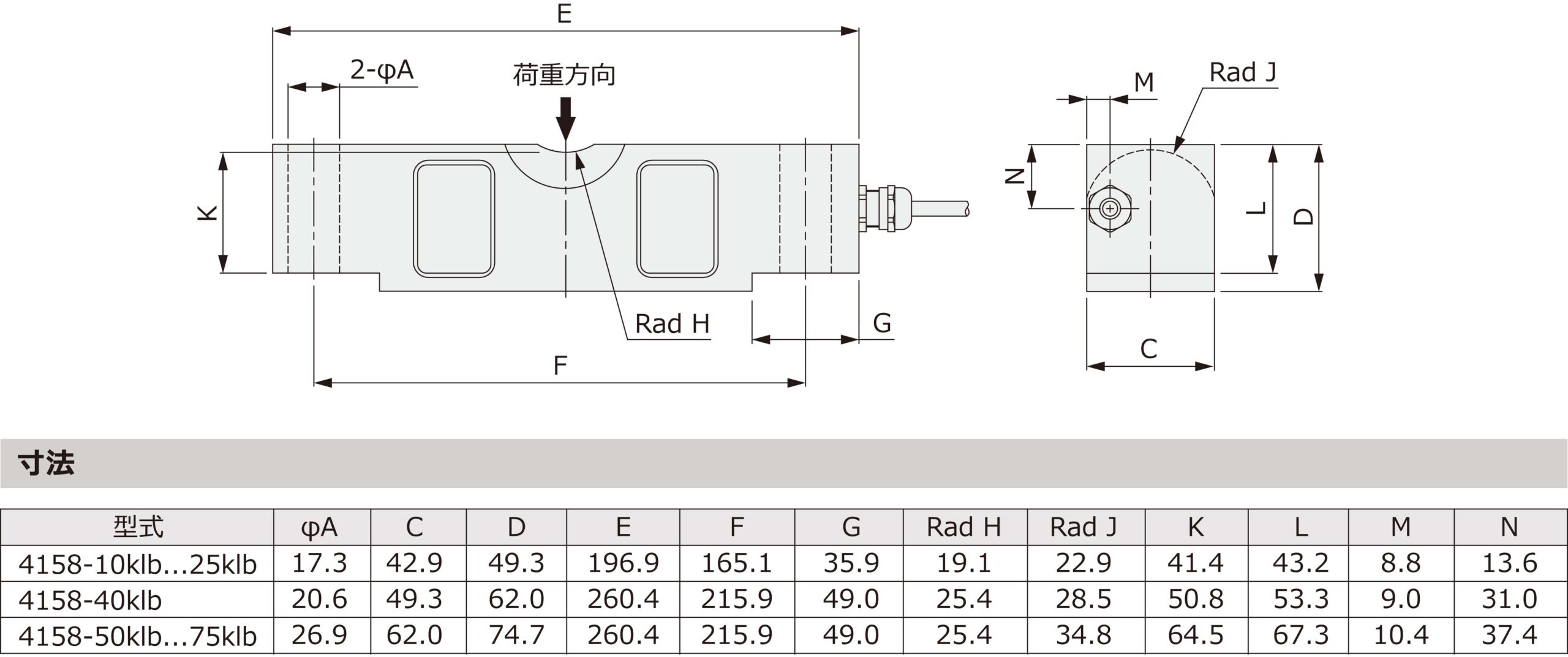

外形寸法
仕様書
スクロールできます→
| 項目 | ダブルエンドシェアビームロードセル 4158 |
|---|---|
| 10klb(4.5tf)～75klb(34tf) | |
| 定格出力 (R.O.) | 3.0mV/V |
| 定格出力誤差 | ±2.5％ |
| 零バランス | ±3％R.O. |
| 30分後の零点回復 | ±0.05％LOAD |
| 総合精度 | ±0.05％R.O. |
| 零点の温度影響 | ±0.006％R.O./℃ |
| 出力の温度影響 | ±0.005％LOAD/℃ |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -30℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 780Ω±20Ω |
| 出力端子間抵抗 | 705Ω±5Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 5m【10klb～25klb】
15m【40klb～75klb】 |
| 本体材質 | 特殊合金鋼 ニッケルメッキ表面処理 |
| 保護構造 | IP67 |
| 本体質量 | 約2.5kg【10klb～25klb】
約5kg【40klb】 約8.5kg【50klb～75klb】 |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 白 |
| リモートセンシング＋ SEN＋ | 青 |
| リモートセンシング－ SEN－ | 茶 |
| シールド Shield | シールド |

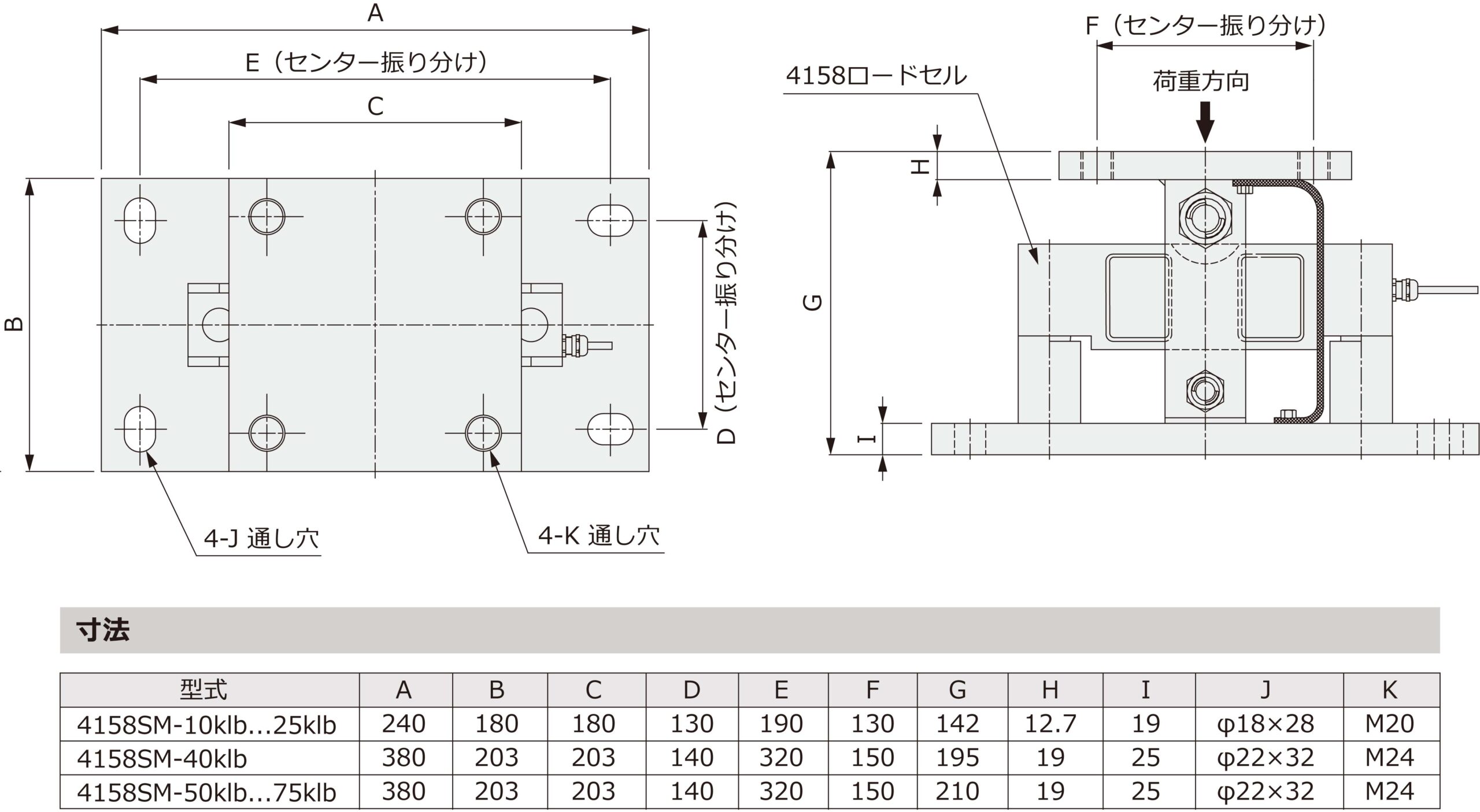

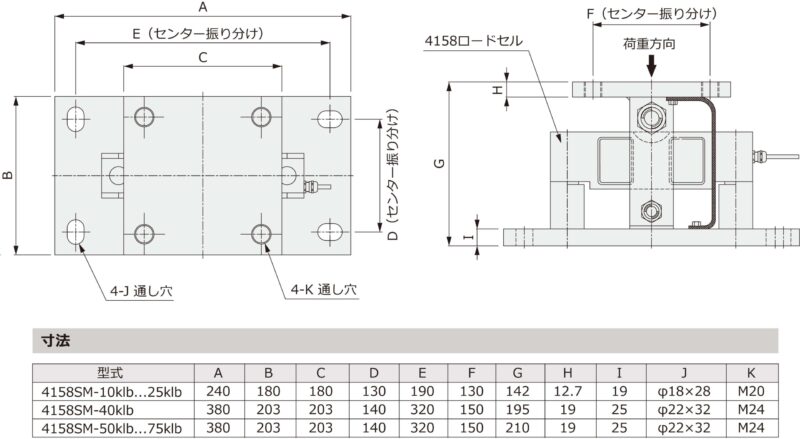

ロードセルユニバーサルマウント 4158サイロマウント
