製品情報
PRODUCT
※3Dモデルはイメージです

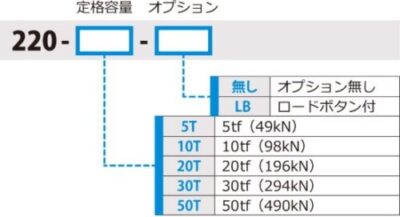

型式

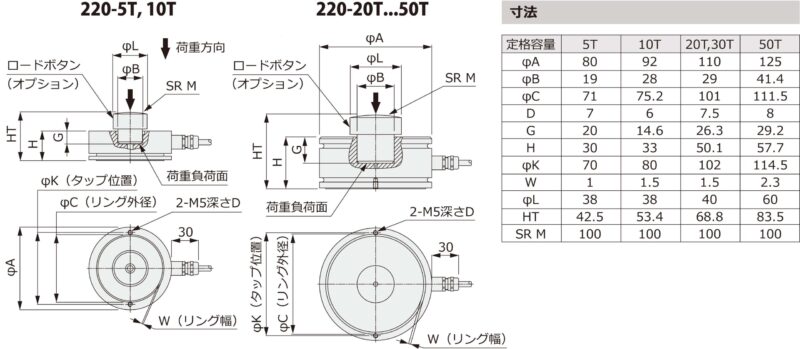

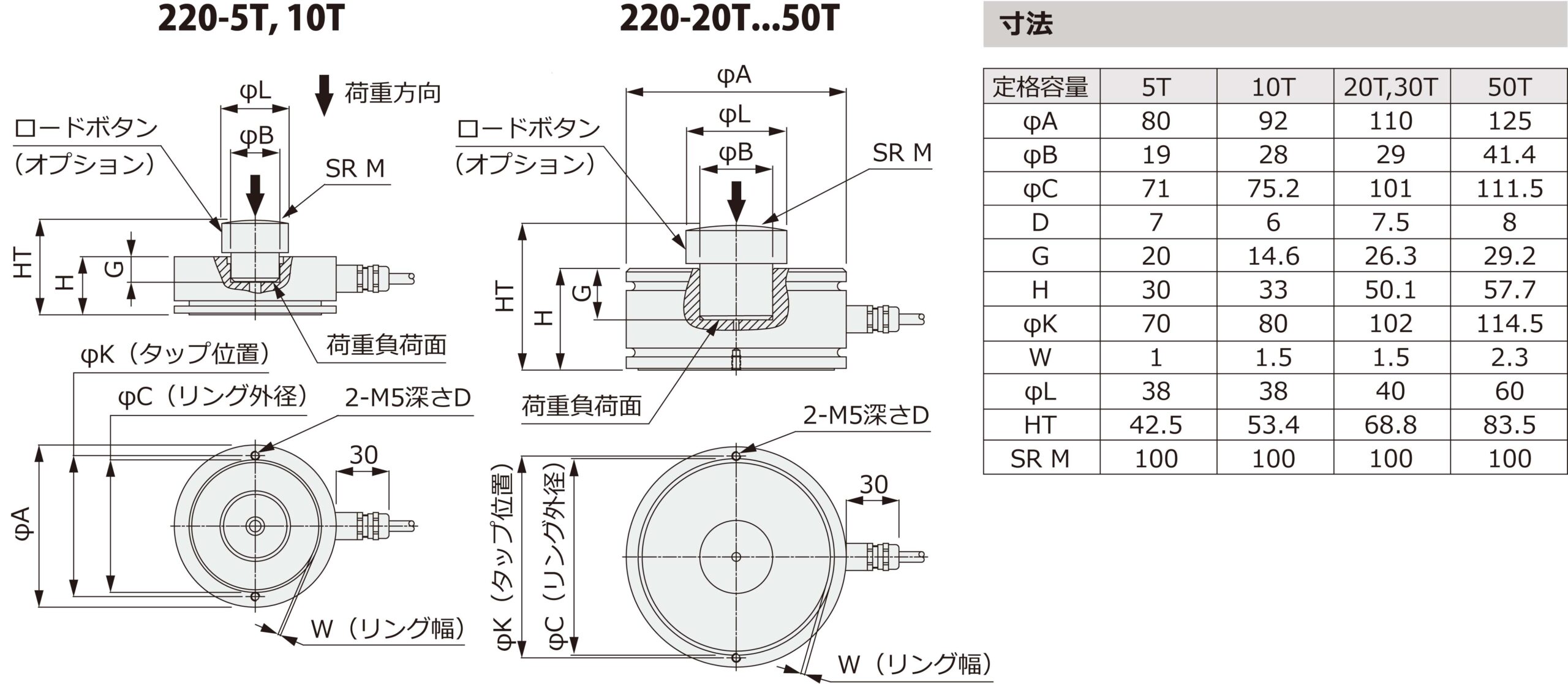

外形寸法
仕様書
スクロールできます→
| 項目 | 高精度圧縮ロードセル 220 |
|---|---|
| 5tf～50tf | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±0.1％ |
| 零バランス | ±2％R.O. |
| 30分後の零点回復 | ±0.017％LOAD |
| 総合精度 | ±0.02％R.O. |
| 零点の温度影響 | ±0.001％R.O./℃ |
| 出力の温度影響 | ±0.001％LOAD/℃ |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -30℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 20V |
| 入力端子間抵抗 | 1065Ω±60Ω |
| 出力端子間抵抗 | 1025Ω±20Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 5m【5T】
10m【10T、20T】 20m【30T、50T】 |
| 本体材質 | ステンレス |
| 保護構造 | IP68 |
| 本体質量 | 約1.1kg【5T】
約1.5kg【10T】 約3.3kg【20T、30T】 約4.3kg【50T】 |
| 定格たわみ量 | 0.5mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 青 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 白 |
| 出力信号－ SIG－ | 赤 |
| リモートセンシング＋ SEN＋ | 緑 |
| リモートセンシング－ SEN－ | 灰 |
| シールド Shield | シールド |

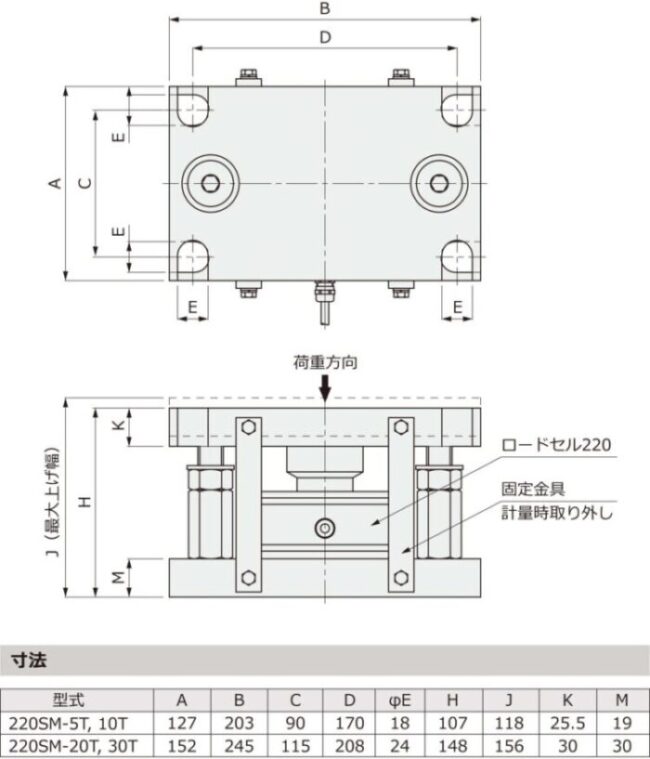

ロードセルユニバーサルマウント 220サイロマウント
