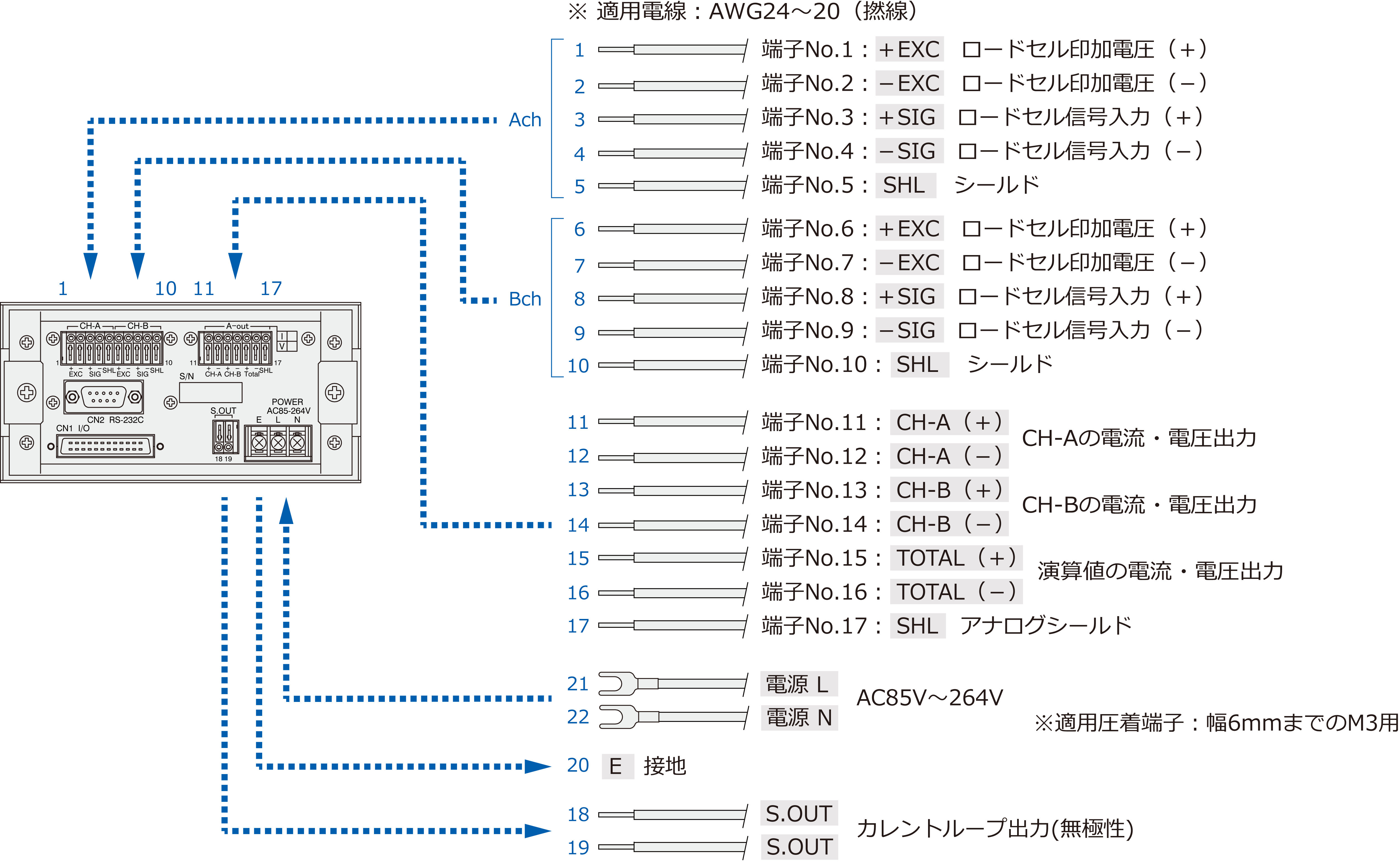

用途に合わせてオーダーメイドの製品を1点から製作チャンネル | 2ch入力対応 |
---|---|
計量表示 | A,B計量値表示 A+B・A-B演算機能付き |

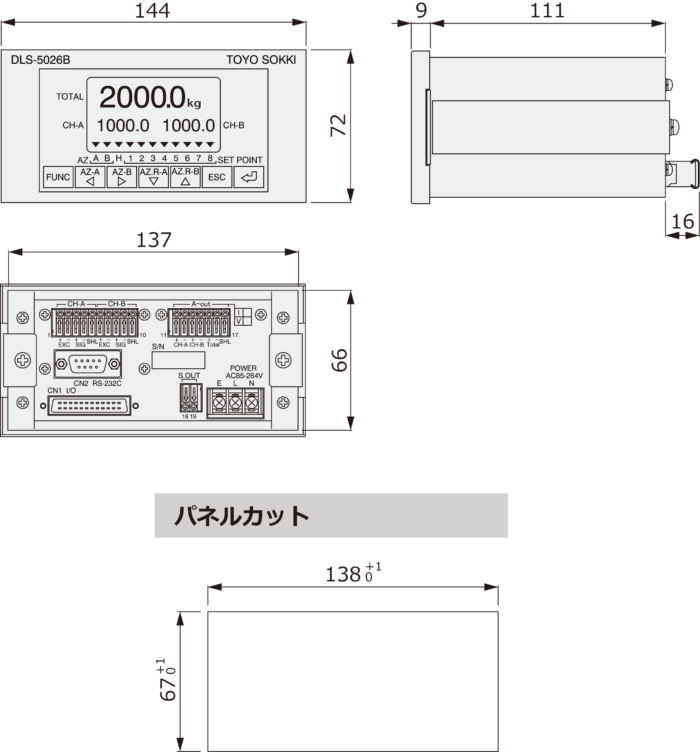

サイズ | 144mm×72mm |

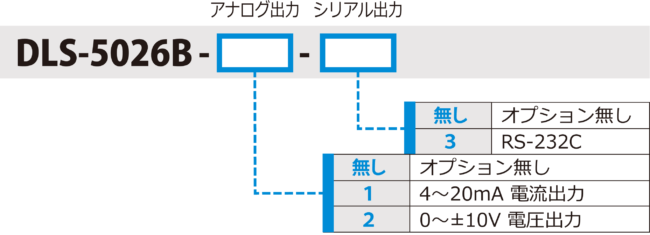

オプション | 各種アナログ出力 シリアル出力対応 |
スクロールできます→
入力感度 | 0.25μV/Digit以上 1.0mV/V入力時 最大表示分解能:1/20,000 |
---|---|
非直線性 | ±0.02%F.S.±1カウント |
温度特性 | 零点:±0.005%F.S./℃(入力感度:1.0mV/Vにおいて) 感度:±0.005%Reading/℃ |
周波数特性 | 約2Hz(平均回数32回において) |
印加電圧 | DC5V±5%, 60mA(350Ω型ロードセル4台接続可能) |
零点調整 | -2.8mV/V~2.8mV/V |
感度調整 | -3.0mV/V~3.0mV/V ※初期風袋値(零点入力値)と最大計量値(スパン量)の合計が±3.3mV/Vを超えないこと。 |
スクロールできます→

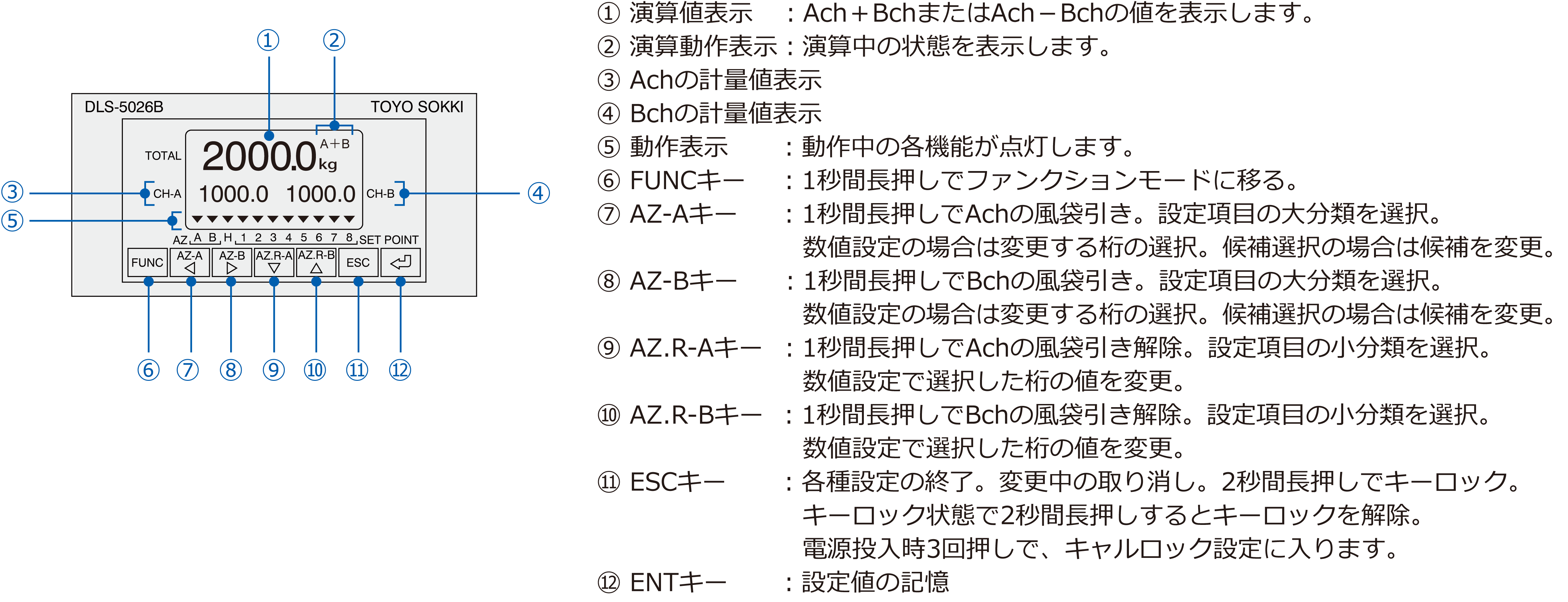

計量値表示 | VFDグラフィック蛍光表示管、緑色、128×64ドット 演算値表示:5桁(±99999)文字高さ約12mm、A+BまたはA-B 計量値A表示:5桁(±99999)文字高さ約6mm 計量値B表示:5桁(±99999)文字高さ約6mm 動作表示:▼マーク11個 AZ-A、AZ-B、HOLD、コンパレータ出力1~8 |
---|---|
オーバー表示 | 計量値の点滅 |
小数点 | 0, 0.0, 0.00, 0.000, 0.0000より選択 |
単位 | g, kg, t, N, kN, N・m, kN・m, kPa, MPa, mm, %, mV/V, με |
表示更新周期 | 約100msec.(10回/秒) |
サンプリング周期 | 約10msec.(100回/秒) ※ch間同期 |
スクロールできます→
操作スイッチ | キースイッチ 7キー |
---|---|
外部指令入力 | 入力信号:8点(8bit 1コモン) 無電圧接点入力またはオープンコレクタ入力(Ic=10mA、耐圧20V以上) 動作:(a)AZ-A・・・ワンショットメーク接点(パルス幅0.2sec) (b)AZ.R-R・・・ワンショットメーク接点(パルス幅0.2sec) (c)AZ-B・・・ワンショットメーク接点(パルス幅0.2sec) (d)AZ.R-B・・・ワンショットメーク接点(パルス幅0.2sec) (e)HOLD・・・レベル制御 L=ホールド/H=解除 |
制御用出力 | 出力信号:8点(8bit 1コモン) 出力定格:DC30V, 50mA(負荷抵抗) コレクタ・エミッタ間飽和電圧 1.2V以下 内部回路とはフォトカプラにより絶縁 |
カレントループ | 弊社外部機器接続専用シリアルデータI/F |
スクロールできます→
出力点数 | 3系統(計量値A、計量値B、演算値) |
---|---|
出力信号 | 表示値に連動したD/Aアイソレート出力、スケーリング機能 4~20mA(負荷抵抗:0~510Ω)・・・OP-1 0~±10V (負荷抵抗:5kΩ以上)・・・OP-2 オーバー・アンダー共にF.S.に対し5%出力可能 |
分解能 | 表示分解能に連動 |
非直線性 | ±0.05%F.S.(表示値に対して) |
温度特性 | 零点・感度共に±0.02%F.S./℃ |
スクロールできます→
通信規格 | RS-232C規格準拠(アイソレート入出力) |
---|---|
通信方式 | 調歩同期(非同期)式・半二重双方向 |
通信速度 | 2400、4800、9600、19200bps |
通信プロトコル | データビット:7, 8bit ストップビット:1, 2bit パリティ:なし、偶数、奇数 データ:ASCIIコード |
通信フォーマット | 弊社専用フォーマット |
スクロールできます→
停電対策 | 各設定データは不揮発性メモリに書き込み |
---|---|
電源電圧 | AC85~264V、50/60Hz標準 |
消費電力 | 0.6A typ(AC IN 100V) 0.4A typ(AC IN 200V) |
温度・湿度範囲 | 0~+40℃、20~85%RH(結露なきこと) |
取付方法 | パネルマウント |
本体質量 | 約1.1kg |
搭載機能 | オートゼロ、ゼロトラッキング、プリセット風袋引き、スケールディビジョン、デジタルフィルタ キャルロック、キーロック、表示ホールド、コンパレータ、カレントループ出力 ピークホールド、モーションディテクト、等価入力校正 (アナログ出力スケーリング、RS-232C ・・・オプション搭載時) |
