デジタル指示計

小型デジタル指示計 TI-702

グレードスタンダードモデル
ｱﾅﾛｸﾞ出力4～20mA、0～±5V、
0～10V標準装備
サイズDIN48mm×48mm
ｵﾌﾟｼｮﾝセンサ印加電圧、ACアダプタ、
DINレール取付キット
この製品について問合わせる
この製品について問合わせる

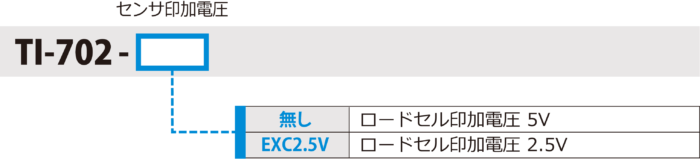

型式

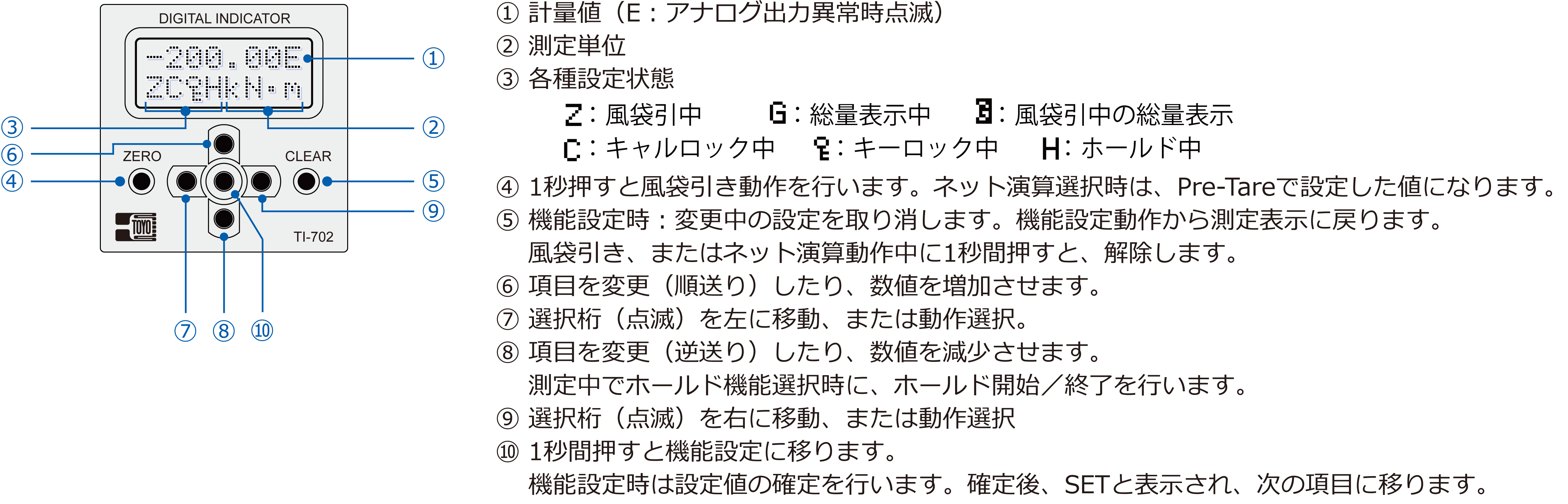

フロントパネル表示およびキー操作説明

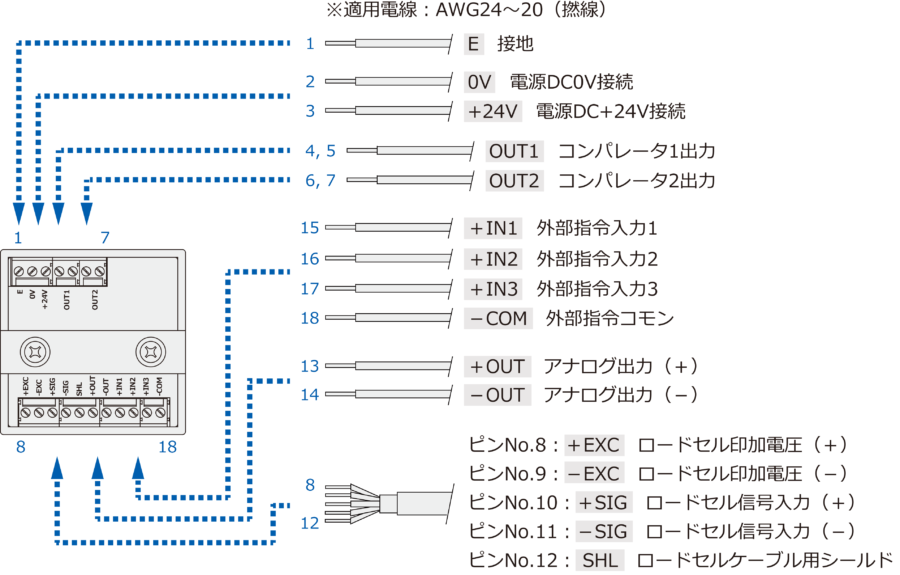

配線接続

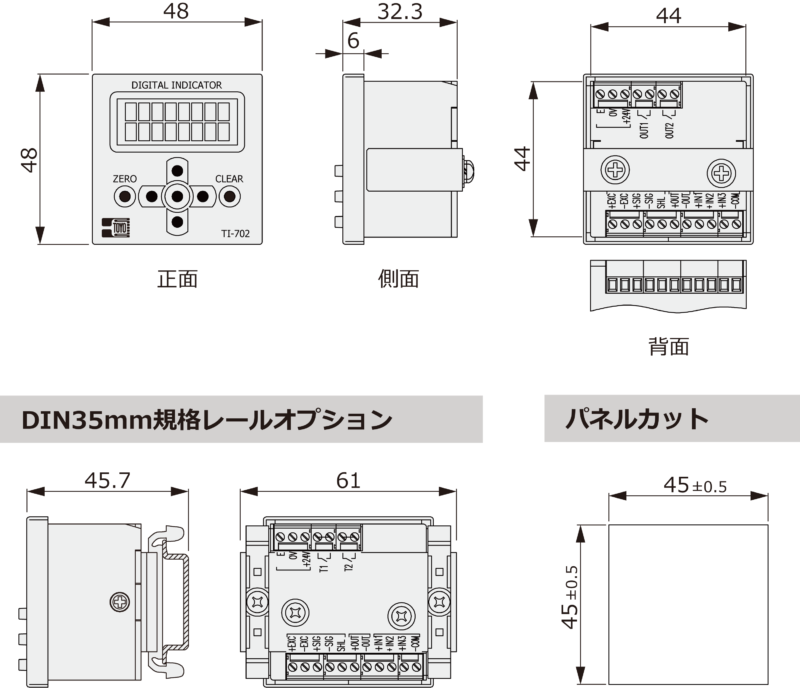

外形寸法

A/D変換部

スクロールできます→

入力感度0.25μV/Digit以上　
1.0mV/V入力時 最大表示分解能：1/20000
非直線性±0.02％F.S.±1カウント
温度特性零点：±0.0025％F.S./℃typ（入力感度：1.0mV/Vにおいて）
感度：±0.0025％Reading/℃typ
周波数特性約2Hz（-3dB）※デジタルフィルタ設定20において
印加電圧DC5V±5％,　60mA（350Ω型ロードセル4台接続可能）
零点調整-2.8mV/V～2.8mV/V
感度調整-3.0mV/V～3.0mV/V

表示部

スクロールできます→

計量値表示LCD8文字2桁、文字高さ5mm、バックタイト付き
表示範囲±99999（ゼロサプレス）
小数点0、0.0、0.00、0.000、0.0000（任意桁に設定可能）
オーバー表示測定値の点滅表示（A/Dオーバーは「A/D Over」を点滅表示）
単位なし、g、kg、t、N、kN、N･m、kN･m、Pa、kPa、MPa、gf、kgf、tf、mm、%、mV/V、μɛ
サンプリング周期約10ms（約100回/秒）

I/O変換部

スクロールできます→

操作スイッチキースイッチ　7キー
外部指令入力接点入力3点
風袋引き、風袋引きクリア、総量のゼロ、総量のゼロクリア、総量表示、ホールド（サンプル/ピーク/ボトム）、ホールドの一時停止
制御用出力リレー接点出力2点（a接点）
電源OFF時　接点ブレイク
接点容量 DC30V、1A（抵抗負荷）
上限･下限切替、ヒステリシス、遅延機能付き
比較対象：正味量、総量、表示量、異常警告

アナログ出力部

スクロールできます→

出力信号下記の出力に設定可能
4～20mA（負荷抵抗：0～510Ω）
0～±5V （負荷抵抗：5kΩ以上）
0～10V　（負荷抵抗：5kΩ以上）
非直線性±0.1％F.S.（表示値に対して）
温度特性零点・感度共に±0.01％F.S./℃typ

総合

スクロールできます→

停電対策各設定データは不揮発性メモリに書き込み
電源電圧DC24V±10％ 約100mA（定常時）　入力電源と内部回路はDC/DCコンバータにより絶縁
消費電力約20VA
温度・湿度範囲-10～40℃、20～85％RH（結露なきこと）
取付方法パネルマウント、DINレール（オプション）
本体質量約150g
