デジタル指示計

4chデジタル指示計　DLS-5031A

ﾁｬﾝﾈﾙ4ch入力対応
(個別表示と演算値を同時表示)
ｼﾘｱﾙ出力RS-232C標準装備
サイズ144mm×72mm
ｵﾌﾟｼｮﾝ各種アナログ出力対応
この製品について問合わせる
この製品について問合わせる

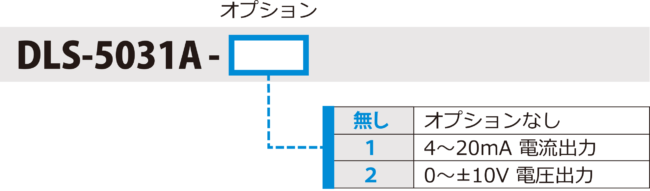

型式

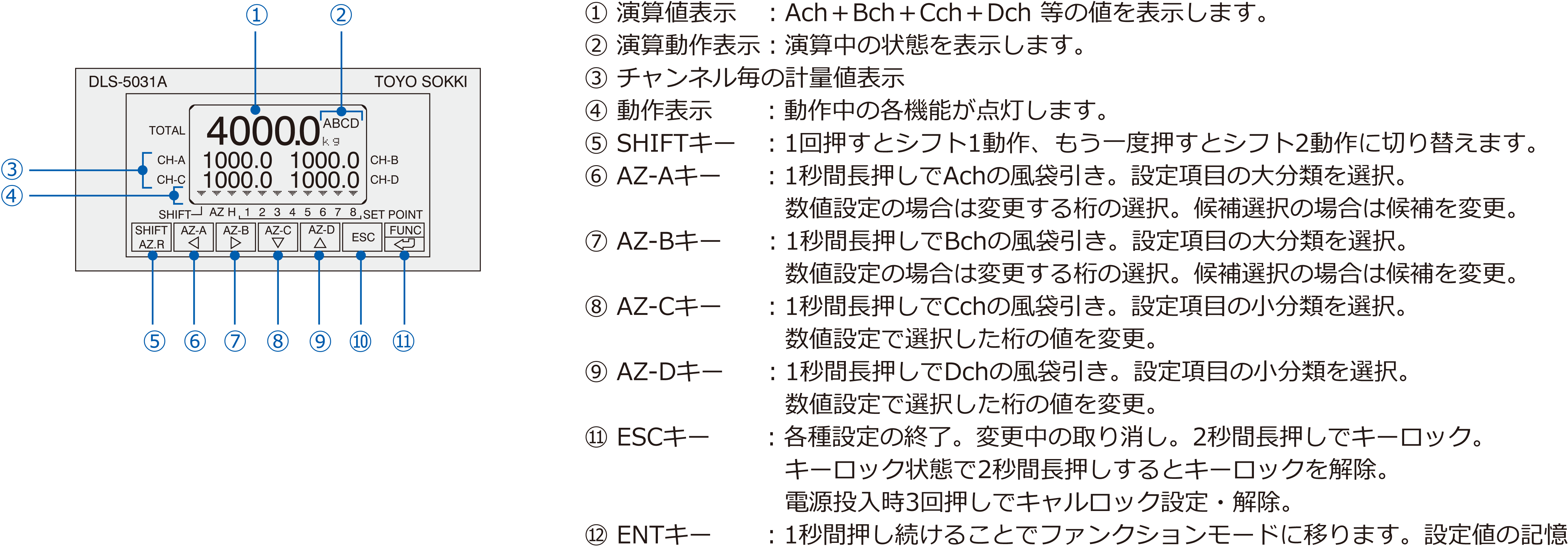

フロントパネル表示およびキー操作説明

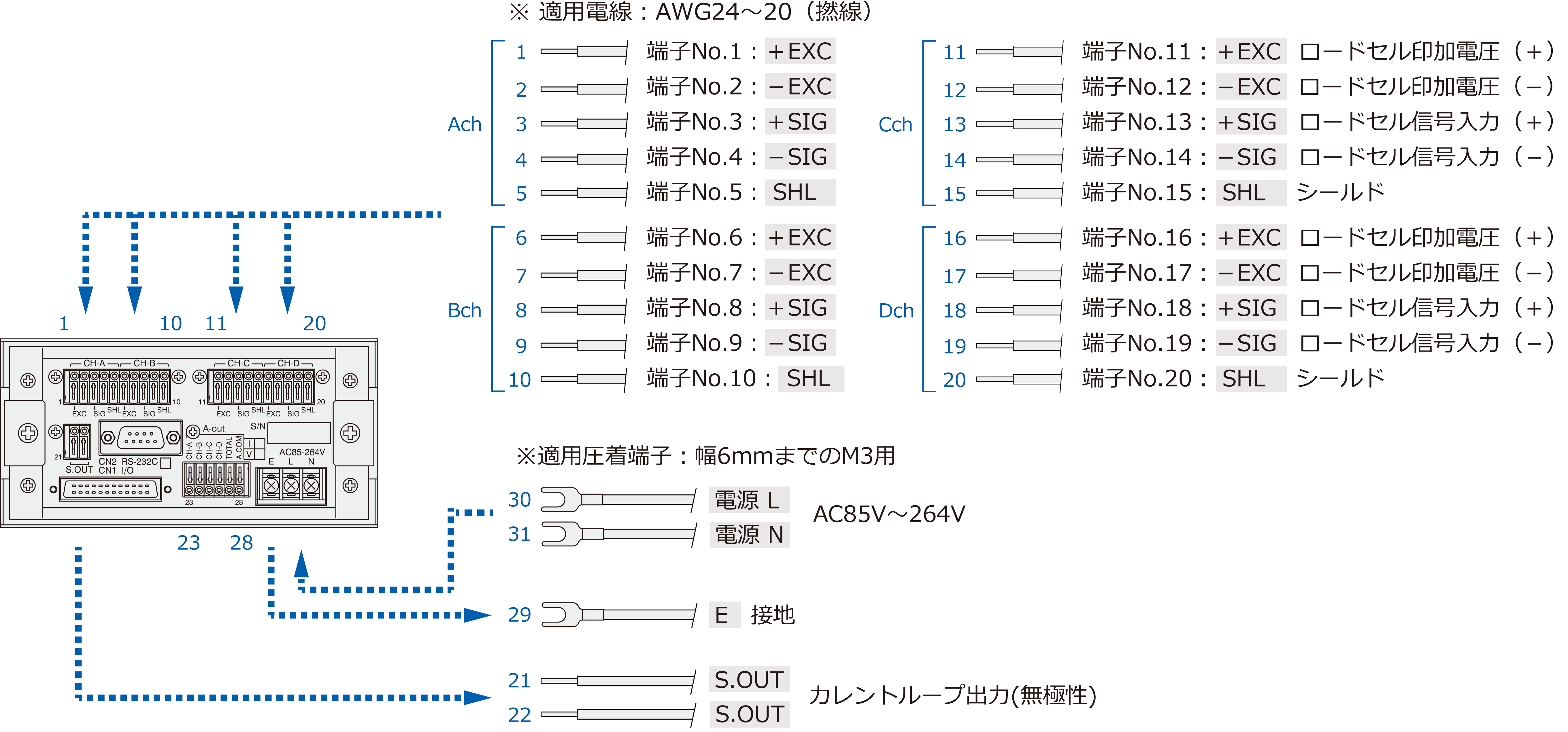

配線接続

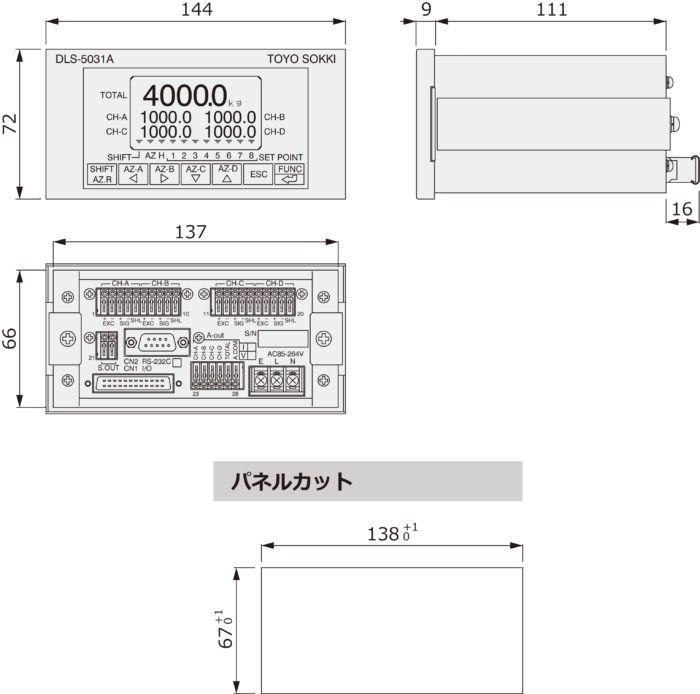

外形寸法

A/D変換部

スクロールできます→

入力感度0.25μV/Digit以上　1.0mV/V入力時 最大表示分解能：1/20,000
非直線性±0.02％F.S.±1カウント
温度特性零点：±0.005％F.S./℃（入力感度：1.0mV/Vにおいて）　感度：±0.005％Reading/℃
周波数特性約2Hz（平均回数32回において）
印加電圧DC5V±5％,　60mA（350Ω型ロードセル4台接続可能）
零点調整-2.8mV/V～2.8mV/V
感度調整-3.0mV/V～3.0mV/V
※初期風袋値（零点入力値）と最大計量値（スパン量）の合計が±3.3mV/Vを超えないこと。

表示部

スクロールできます→

計量値表示VFDグラフィック蛍光表示管、緑色、128×64ドット
演算値表示：5桁（±99999）文字高さ約12mm、A+B+C+Dなど
計量値A、B、C、D表示：5桁（±99999）文字高さ約6mm
動作表示：▼マーク11個　SHIFT、AZ、HOLD、コンパレータ出力1～8
オーバー表示計量値の点滅
小数点0, 0.0, 0.00, 0.000, 0.0000より選択
単位なし,　g,　kg,　t,　N,　kN,　N・m,　kN・m,　kPa,　MPa,　mm,　％,　mV/V,　με より選択
表示更新周期約100msec.（10回/秒）
サンプリング周期約10msec.（100回/秒）
※ch間同期

I/O変換部

スクロールできます→

操作スイッチキースイッチ　7キー
外部指令入力入力信号：8点（8bit　1コモン）
　　　　　無電圧接点入力またはオープンコレクタ入力（Ic=10mA、耐圧20V以上）
動作：（a）AZ-A・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（b）AZ.R-A・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（c）AZ-B・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（d）AZ.R-B・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（e）AZ-C・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（f）AZ.R-C・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（g）AZ-D・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（h）AZ.R-D・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（i）AZ-TOTAL・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（j）AZ.R-TOTOAL・・・ワンショットメーク接点（パルス幅0.2sec）
　　　（k）HOLD・・・レベル制御　L=ホールド/H=解除
制御用出力出力信号：8点（8bit　1コモン）
　　　　　エミッタ共通オープンコレクタ出力
出力定格：DC30V, 50mA（負荷抵抗）
　　　　　コレクタ・エミッタ間飽和電圧　1.2V以下
　　　　　内部回路とはフォトカプラにより絶縁
カレントループ弊社外部機器接続専用シリアルデータI/F
RS-232C通信通信規格：RS-232C規格準拠（アイソレート入出力）
通信方式：調歩同期(非同期)式・半二重双方向
通信速度：2400、4800、9600、19200bps
通信プロトコル：データビット　7, 8bit
　　　　　　　　ストップビット　1, 2bit
　　　　　　　　パリティ　なし、偶数、奇数
　　　　　　　　データ　ASCIIコード
通信フォーマット：弊社専用フォーマット

アナログ出力・・・オプション（OP-1、OP-2）

スクロールできます→

出力点数3系統（計量値A、計量値B、演算値）
出力信号表示値に連動したD/Aアイソレート出力、スケーリング機能
4～20mA（負荷抵抗：0～510Ω）・・・OP-1
0～±10V （負荷抵抗：5kΩ以上）・・・OP-2
オーバー・アンダー共にF.S.に対し5％出力可能
分解能表示分解能に連動
非直線性±0.05％F.S.（表示値に対して）
温度特性零点・感度共に±0.02％F.S./℃

総合

スクロールできます→

停電対策各設定データは不揮発性メモリに書き込み
電源電圧AC85～264V、50/60Hz標準
消費電力0.6A typ（AC IN　100V）
0.4A typ（AC IN　200V）
温度・湿度範囲0～+40℃、20～85％RH（結露なきこと）
取付方法パネルマウント
本体質量約1.1kg
搭載機能オートゼロ、ゼロトラッキング、プリセット風袋引き、スケールディビジョン、デジタルフィルタ
キャルロック、キーロック、表示ホールド、コンパレータ、RS-232C、カレントループ出力
ピークホールド、モーションディテクト、等価入力校正
（アナログ出力スケーリング・・・オプション搭載時）
