デジタル指示計
デジタル指示計 DLS-5011A
| グレード | スタンダードモデル |
|---|---|
| 比較機能 | コンパレータ1点搭載 |
| サイズ | DIN96mm×48mm |
| ｵﾌﾟｼｮﾝ | 電源、センサー印加電圧 |

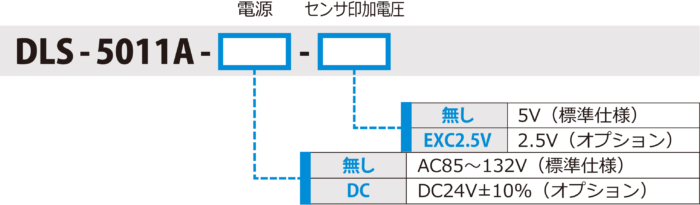

型式

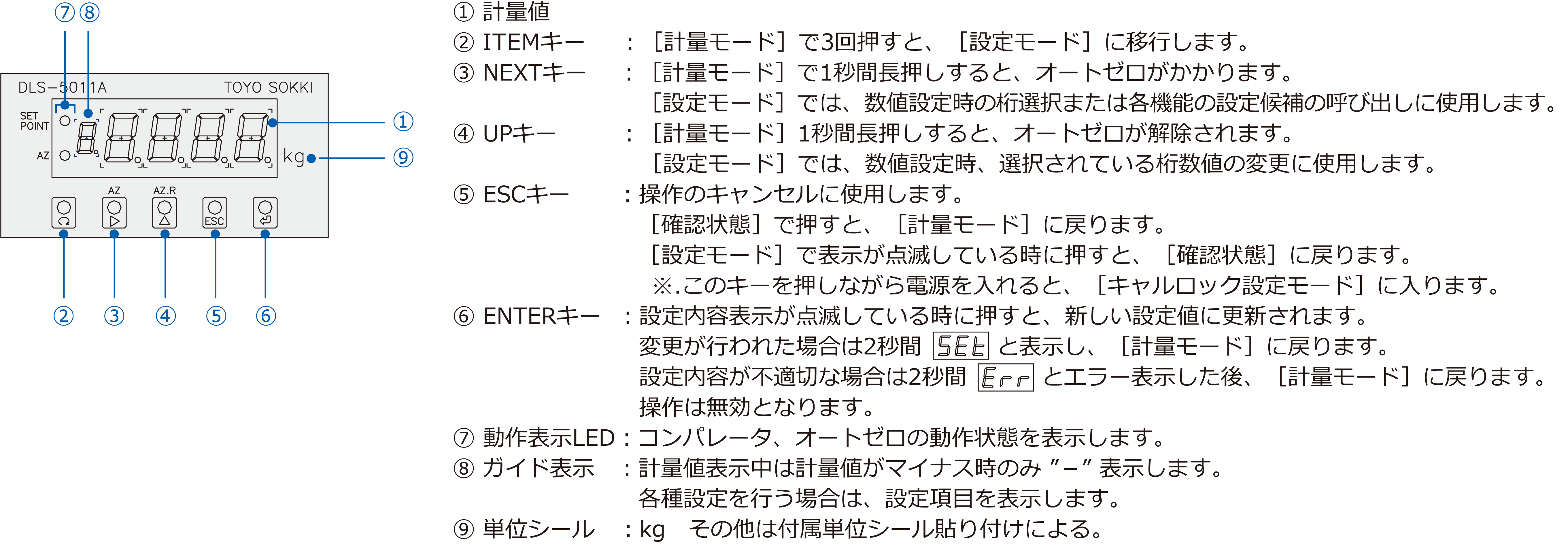

フロントパネル表示およびキー操作説明

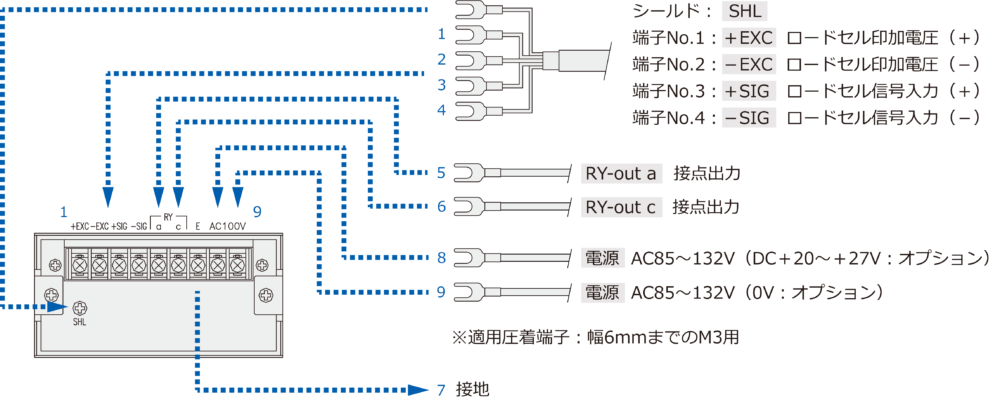

配線接続

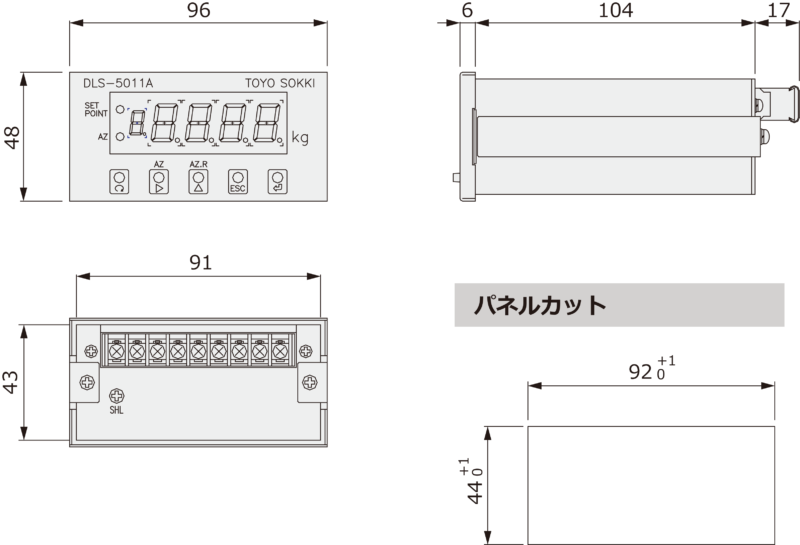

外形寸法
仕様
A/D変換部
スクロールできます→
| 入力感度 | 01μV/Digit以上 1.0mV/V入力時 最大表示分解能：1/5,000 |
|---|---|
| 非直線性 | ±0.05％F.S.±1カウント |
| 温度特性 | 零点：±0.01％F.S./℃ typ（入力感度：1.0mV/Vにおいて） 感度：±0.01％Reading/℃ typ |
| 周波数特性 | 約1Hz（-3dB） |
| 印加電圧 | DC5V±5％, 60mA（350Ω型ロードセル4台接続可能） |
| 零点調整 | -2.8mV/V～2.8mV/V |
| 感度調整 | -3.0mV/V～3.0mV/V |
表示部
スクロールできます→
| 計量値表示 | LED7セグメント4桁, 文字高さ14mm, 赤色 |
|---|---|
| 表示範囲 | ±9999（ゼロサプレス） |
| 小数点 | 無し, 0.0, 0.00, 0.000（任意桁に設定可能） |
| オーバー表示 | 全桁点滅表示 入力信号が-3.3mV/V以下と3.3mV/V以上。または表示値が4桁を超える場合 |
| 単位 | kg, g, t, N, kN, N・m, kN・m, kPa, MPa, mm, ％, ℓ, mV/V ※付属単位シール貼り付けによる |
I/O変換部
スクロールできます→
| サンプリング周期 | 約250msec（約4回/秒） |
|---|---|
| 操作スイッチ | キースイッチ5キー |
| 制御用出力 | 出力信号：1点リレー接点（電源OFF時は接点ブレイク） 接点容量：DC24V, 1A（負荷抵抗） AC125V, 0.5A（負荷抵抗） |
| コンパレータ | 1点 上限・下限切替、ヒステリシス設定付き |
総合
スクロールできます→
| 停電対策 | 各設定データは不揮発性メモリに書き込み |
|---|---|
| 電源電圧 | AC85～132V、50/60Hz標準（DC24V±10％：オプション） |
| 消費電力 | 約10VA |
| 温度・湿度範囲 | -10～40℃、20～85％RH（結露なきこと） |
| 取付方法 | パネルマウント |
| 本体質量 | 約1kg |
| 搭載機能 | オートゼロ、プリセット風袋引き、スケールディビジョン、デジタルフィルタ キャルロック、コンパレータ |
