製品情報
PRODUCT

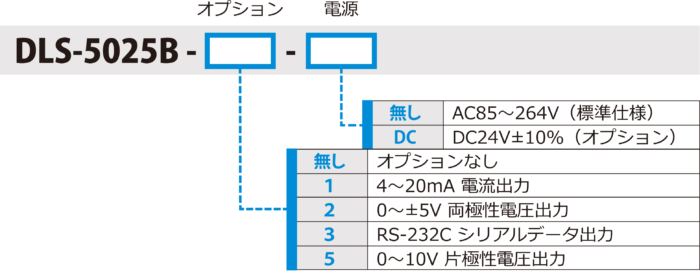

型式

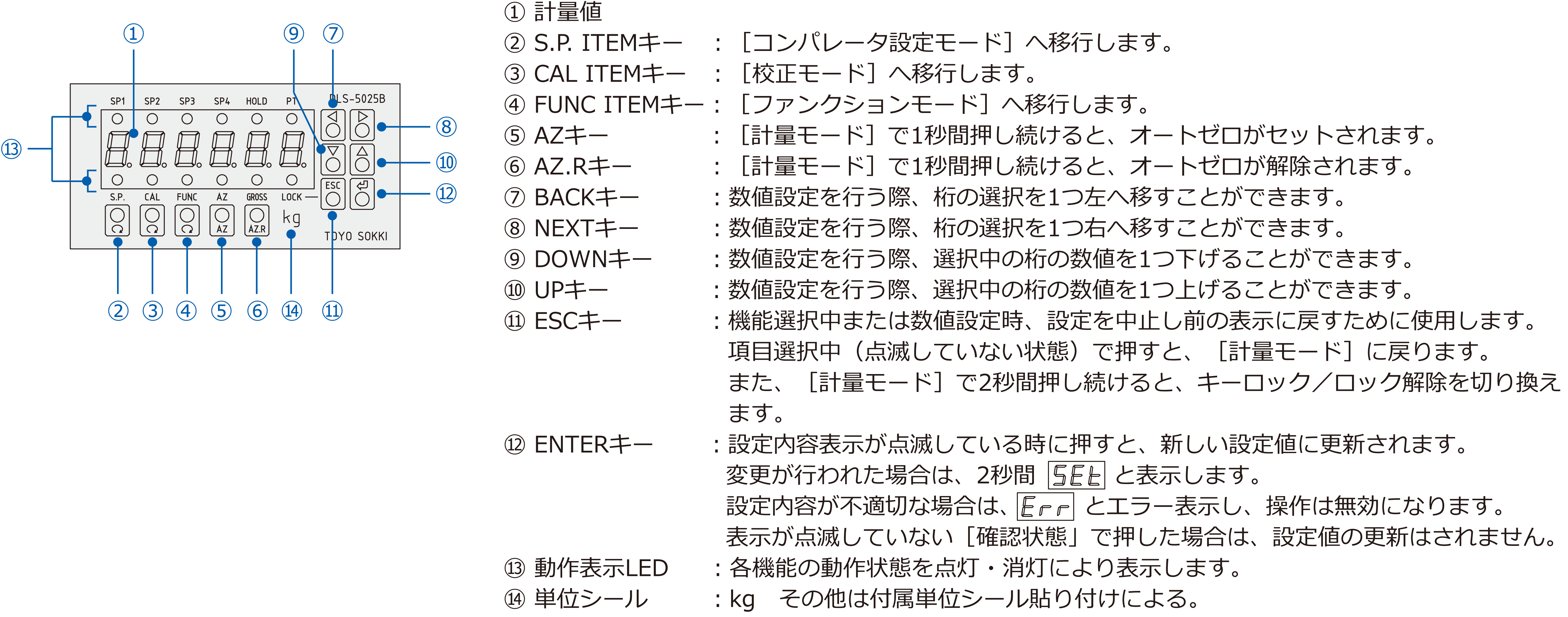

フロントパネル表示およびキー操作説明

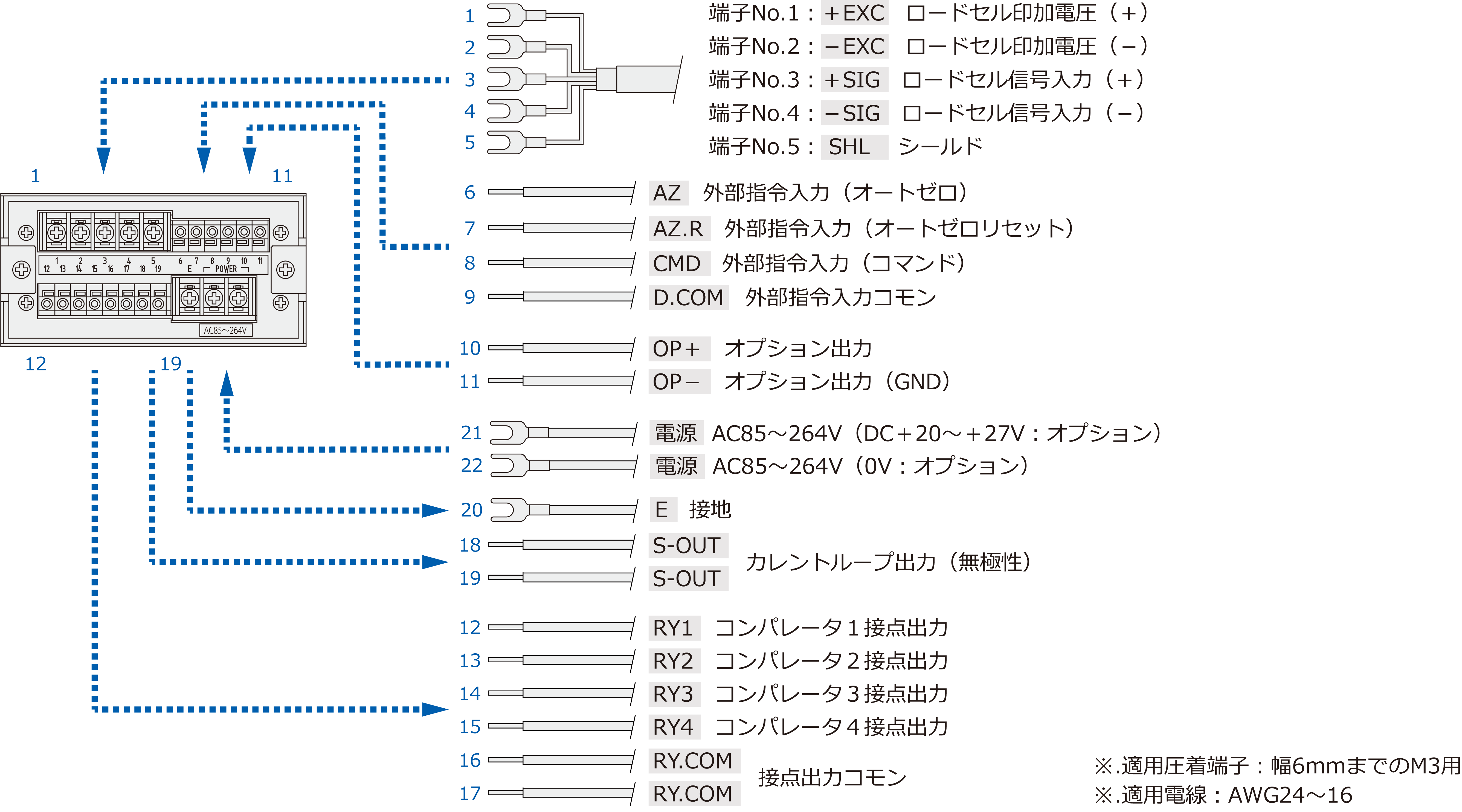

配線接続

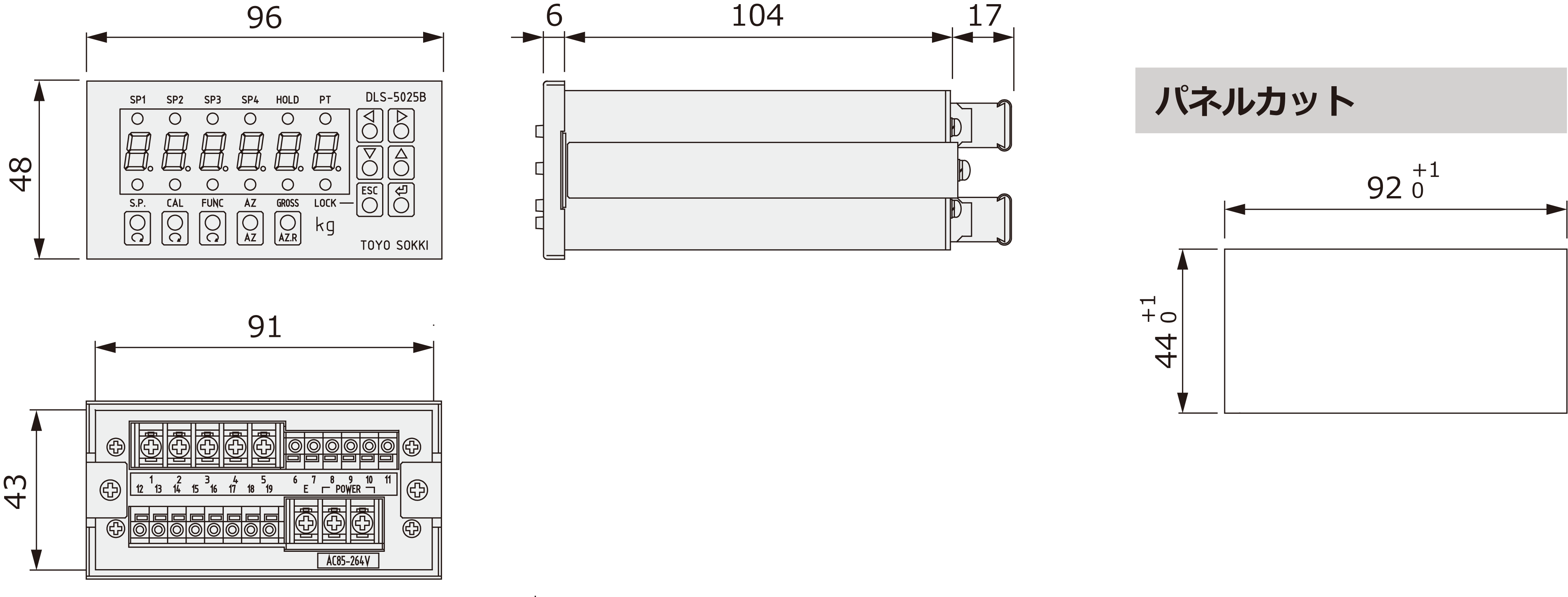

外形寸法
仕様
A/D変換部
スクロールできます→
| 入力感度 | 0.25μV/Digit以上 1.0mV/V入力時 最大表示分解能：1/20,000 0.5mV/V入力時 最大表示分解能：1/10,000 |
|---|---|
| 非直線性 | ±0.02％F.S.±1カウント |
| 温度特性 | 零点：±0.0025％F.S./℃（入力感度：1.0mV/Vにおいて） 感度：±0.0025％Reading/℃ |
| 周波数特性 | 約2Hz（-3dB） |
| セトリング時間 | 約1秒 |
| 印加電圧 | DC5V±5％, 60mA（350Ω型ロードセル4台接続可能） |
| 零点調整 | -2.8mV/V～2.8mV/V |
| 感度調整 | -3.0mV/V～3.0mV/V |
表示部
スクロールできます→
| 計量値表示 | LED7セグメント5桁, 文字高さ10mm, 赤色 |
|---|---|
| 表示範囲 | ±99999 |
| 小数点 | 無し, 0.0, 0.00, 0.000, 0.0000（任意桁に設定可能） |
| オーバー表示 | 全桁点滅表示 入力信号が-3.3mV/V以下と3.3mV/V以上。または表示値が5桁を超える場合 |
| 単位 | kg, g, t, N, kN, N・m, kN・m, kPa, MPa, mm, ％, ℓ, mV/V ※付属単位シール貼り付けによる |
| サンプリング周期 | 60msec.（16.7回/秒） |
I/O変換部
スクロールできます→
| 操作スイッチ | キースイッチ11キー |
|---|---|
| 外部指令入力 | オートゼロ、オートゼロリセット、CMD |
| 制御用出力 | 出力信号：4点リレー接点 4bit1コモン（電源OFF時は接点ブレイク） 接点容量：DC24V, 1A（負荷抵抗） AC125V, 0.5A（負荷抵抗） |
| コンパレータ | 4点 上限・下限切替, 落差補正・ヒステリシス設定付き（NET/GROSS値比較選択可） |
アナログ出力・・・オプション（OP-1、OP-2、OP-5）
スクロールできます→
| 出力信号 | 表示値に連動したD/Aアイソレート出力、スケーリング機能 4～20mA（負荷抵抗：0～510Ω）・・・OP-1 0～±5V （負荷抵抗：5kΩ以上）・・・OP-2 0～10V （負荷抵抗：5kΩ以上）・・・OP-5 オーバー・アンダー共にF.S.に対し5％出力可能 |
|---|---|
| 分解能 | 表示分解能に連動 |
| 非直線性 | ±0.1％F.S.（表示値に対して） |
| 温度特性 | 零点・感度共に±0.01％F.S./℃ |
シリアル出力・・・オプション（OP-3）
スクロールできます→
| 通信規格 | RS-232C規格準拠（アイソレート出力） |
|---|---|
| 通信方式 | 調歩同期（非同期） |
| 通信速度 | 2400BPS |
| 通信プロトコル | データビット：7bit、ストップビット：2bit、パリティ：EVEN、データ：ASCIIコード |
| 通信フォーマット | 弊社専用フォーマット |
総合
スクロールできます→
| 停電対策 | 各設定データは不揮発性メモリに書き込み |
|---|---|
| 電源電圧 | AC85～264V、50/60Hz標準（DC24V±10％：オプション） |
| 消費電力 | 約20VA |
| 温度・湿度範囲 | -10～40℃、20～85％RH（結露なきこと） |
| 取付方法 | パネルマウント |
| 本体質量 | 約1kg |
| 搭載機能 | オートゼロ、ゼロトラッキング、プリセット風袋引き、スケールディビジョン、デジタルフィルタ キャルロック、キーロック、表示ホールド、NET/GROSS表示切替、ゼロ補正、コンパレータ （アナログ出力スケーリング、RS-232C ・・・オプション搭載時） カレントループ出力、ピークホールド、モーションディテクト、等価入力校正 |
