製品情報
PRODUCT
※3Dモデルはイメージです

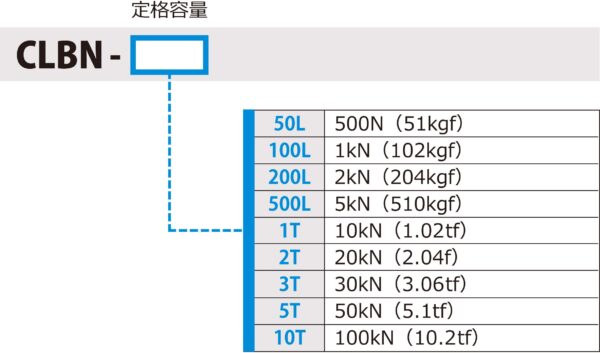

型式

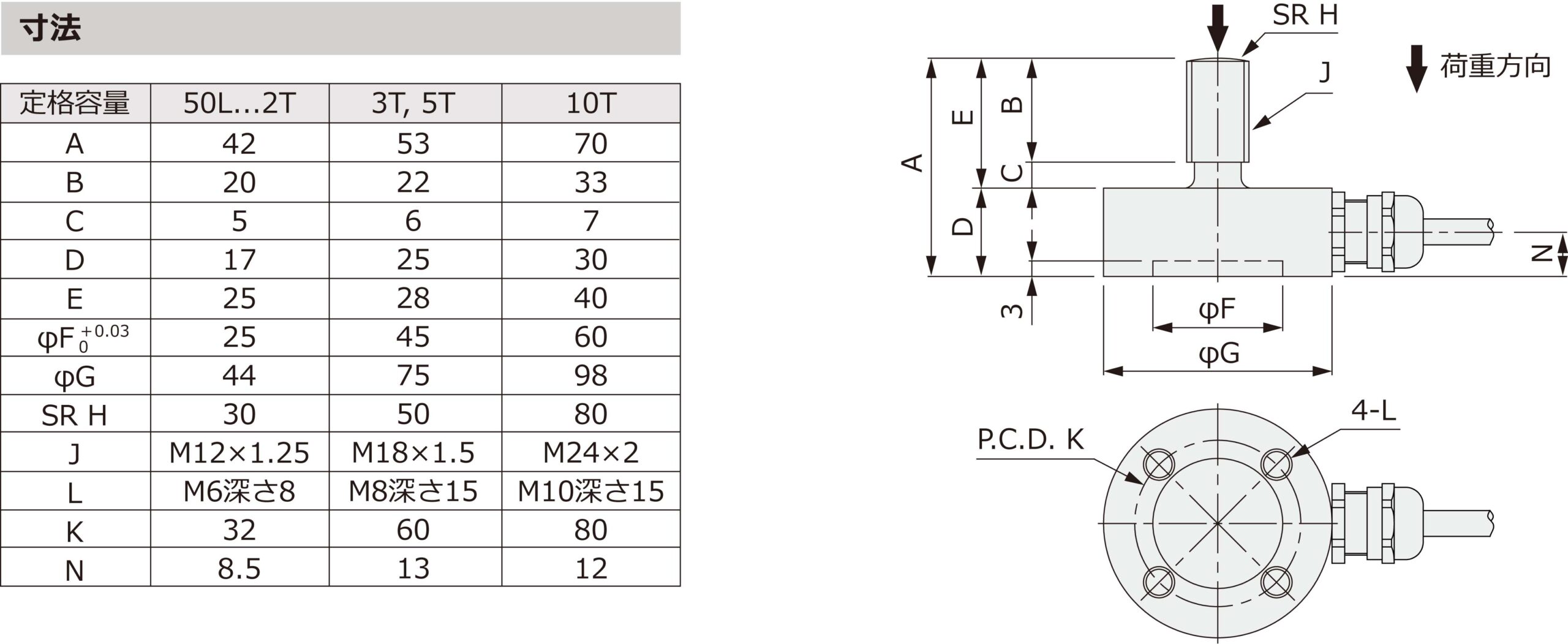

外形寸法
仕様書
スクロールできます→
| 項目 | 圧縮ロードセル CLBN |
|---|---|
| 500N～100kN | |
| 定格出力 (R.O.) | 1.0mV/V |
| 定格出力誤差 | ±10％ |
| 零バランス | ±5％R.O. |
| 非直線性 | ±0.5％R.O. |
| ヒステリシス | ±0.5％R.O. |
| 繰り返し性 | ±0.5％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 12V |
| 入力端子間抵抗 | 350Ω±5Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | ステンレス |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| CLBN-50L | 0.1mm以下 | 6.4kHz | 200g |
| CLBN-100L | 8.9kHz | ||
| CLBN-200L | 12.1kHz | ||
| CLBN-500L | 17kHz | ||
| CLBN-1T | 21kHz | ||
| CLBN-2T | 24kHz | ||
| CLBN-3T | 17.5kHz | 800g | |
| CLBN-5T | 19.3kHz | ||
| CLBN-10T | 14.3kHz | 1.7kg |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
