ロードセル
小型センターホールロードセル
CHM
| 精度 | ±0.5%R.O.～±2%R.O. |
|---|---|
| 定格容量 | 50N～15kN |
| サイズ | 外径：φ25～φ38 高さ：10mm～12mm |
| 材質 | アルミニウム、ステンレス |
※3Dモデルはイメージです

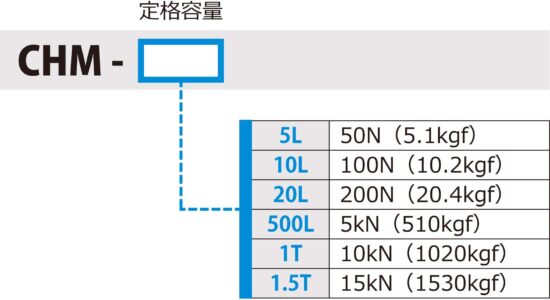

型式

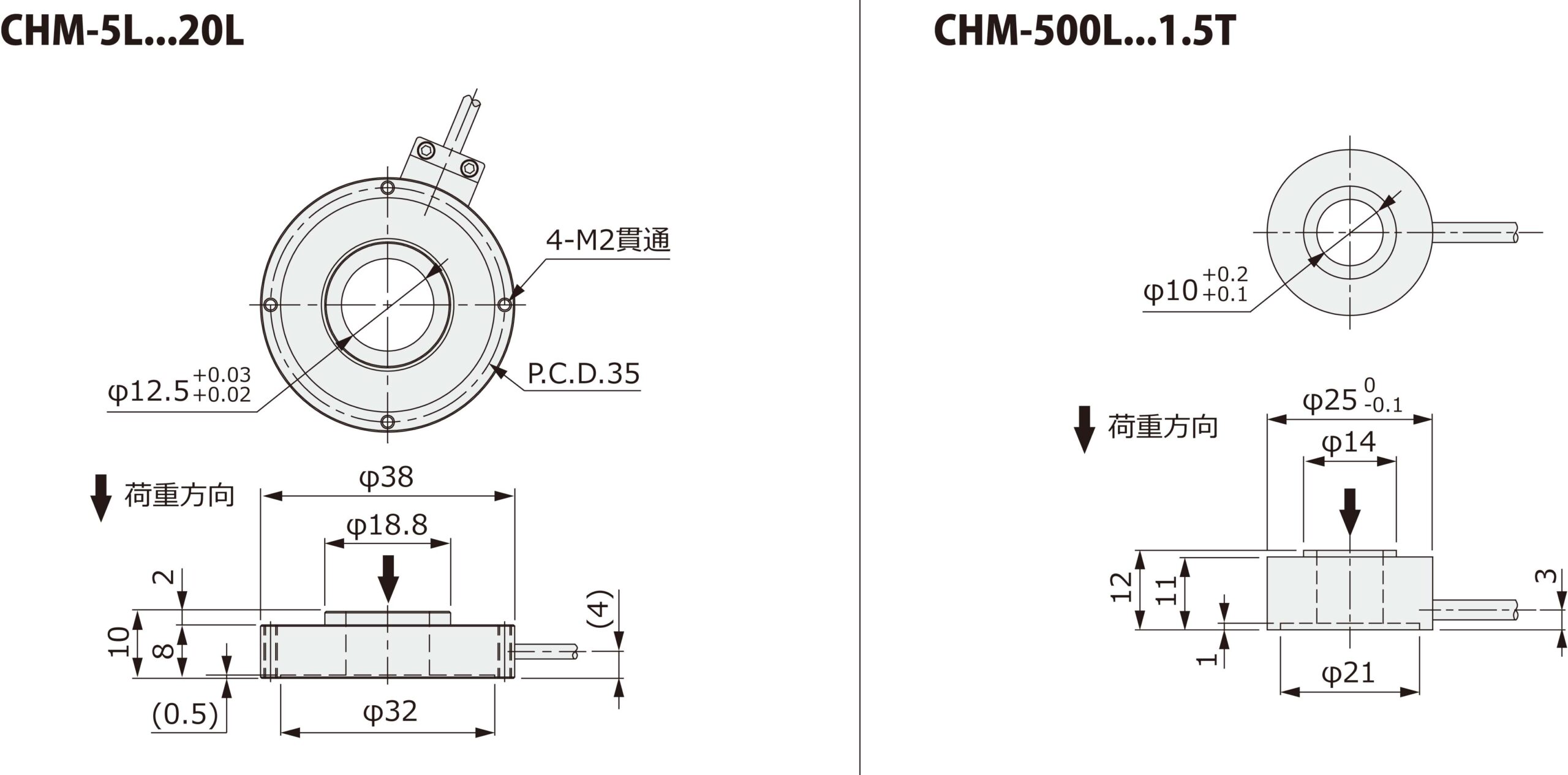

外形寸法
仕様書
スクロールできます→
| 項目 | 小型センターホールロードセル CHM |
|---|---|
| 50N～15kN | |
| 定格出力 (R.O.) | 1.0mV/V以上【50N～200N】
2.0mV/V以上【5kN～15kN】 |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.5％R.O.【50N～200N】
±2％R.O.【5kN～15kN】 |
| ヒステリシス | ±0.5％R.O.【50N～200N】
±2％R.O.【5kN～15kN】 |
| 繰り返し性 | ±0.5％R.O.【50N～200N】
±2％R.O.【5kN～15kN】 |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 10V |
| 入力端子間抵抗 | 約350Ω～700Ω【50N～200N】
約700Ω【5kN～15kN】 |
| 出力端子間抵抗 | 約350Ω～700Ω【50N～200N】
約700Ω【5kN～15kN】 |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ3、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム【50N～200N】
ステンレス【5kN～15kN】 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| CHM-5L | 0.01mm以下 | 4.4kHz | 18g |
| CHM-10L | 6.8kHz | ||
| CHM-20L | 10.5kHz | ||
| CHM-500L | 31kHz | 25g | |
| CHM-1T | 38kHz | ||
| CHM-1.5T | 39kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
