ロードセル

圧縮ロードセル CLBF

精度±0.5%R.O.
定格容量500N~100kN
サイズ外径:φ44~φ98
高さ:30mm~53mm
材質ステンレス
CLBF-50L~1T
CLBF-3T、5T
CLBF-10T

※3Dモデルはイメージです

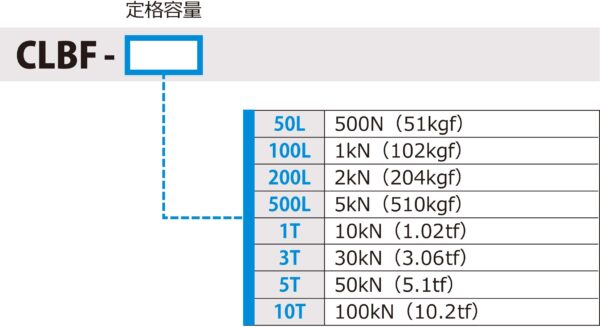

型式

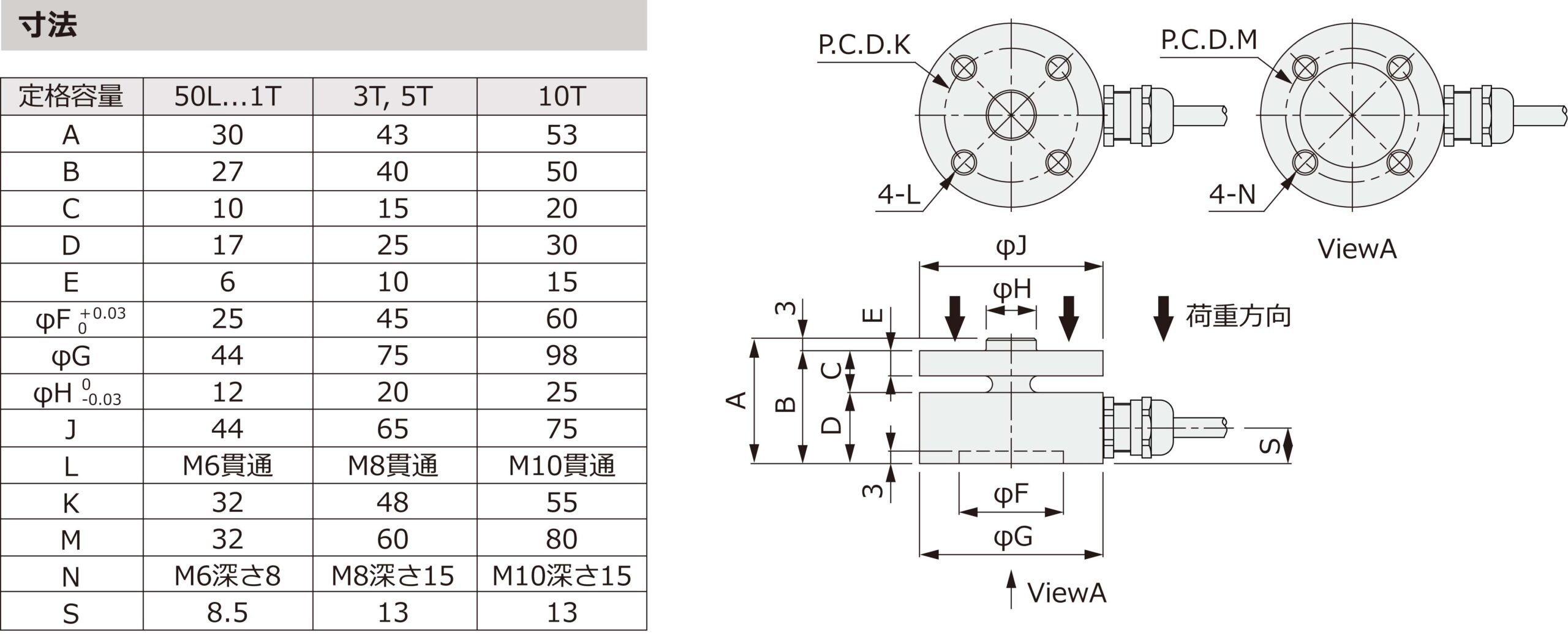

外形寸法

スクロールできます→

項目 圧縮ロードセル CLBF
500N~100kN
定格出力 (R.O.) 1.0mV/V
定格出力誤差 ±10%
零バランス ±5%R.O.
非直線性 ±0.5%R.O.
ヒステリシス ±0.5%R.O.
繰り返し性 ±0.5%R.O.
零点の温度影響 ±0.01%R.O./℃
出力の温度影響 ±0.05%LOAD/℃
温度補償範囲 0℃~+50℃
許容温度範囲 -10℃~+60℃
許容過負荷 150%R.C.
推奨印加電圧 10V
許容印加電圧 12V
入力端子間抵抗 350Ω±5Ω
出力端子間抵抗 350Ω±5Ω
絶縁抵抗 1000MΩ(B/E DC50V)以上
ケーブルタイプ φ5、4芯シールドケーブル 先端柳線
ケーブル長 3m
本体材質 ステンレス



スクロールできます→



型式 定格たわみ量 固有振動数(約) 本体質量(約)
CLBF-50L 0.1mm以下 3.5kHz 200g
CLBF-100L 4.1kHz
CLBF-200L 4.3kHz
CLBF-500L 4.5kHz
CLBF-1T 4.6kHz
CLBF-3T 4.9kHz 960g
CLBF-5T 4.9kHz 970g
CLBF-10T 6kHz 2kg



スクロールできます→

印加電圧+ EXC+赤
印加電圧- EXC-白
出力信号+ SIG+緑
出力信号- SIG-青
シールド Shield
