用途に合わせてオーダーメイドの製品を1点から製作グレード | スタンダードモデル |
---|---|
サンプリング | 2000回/秒 |

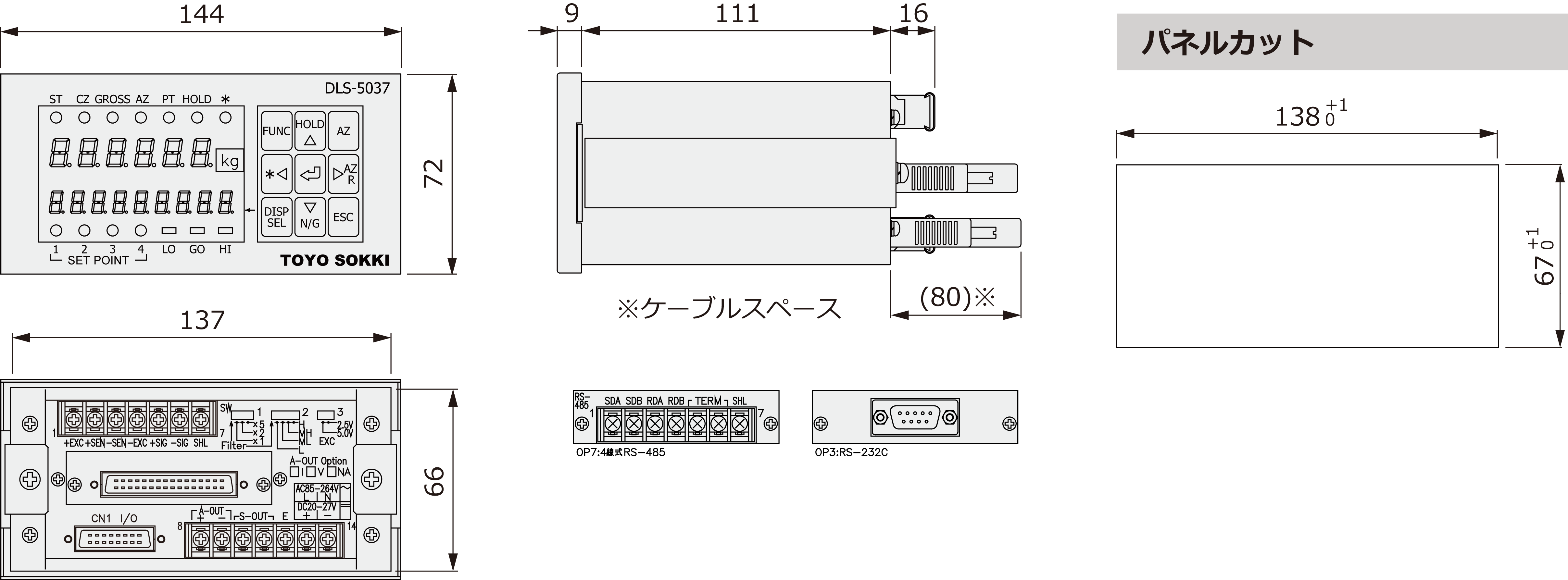

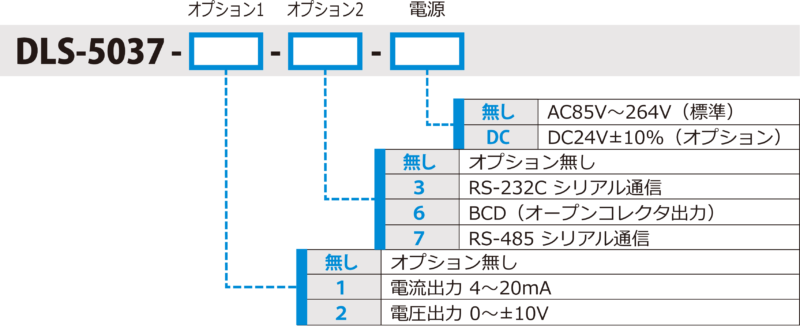

サイズ | DIN144mm×72mm |
オプション | 各種アナログ出力 シリアル出力対応 |
スクロールできます→
入力感度 | 0.5μV/Digit以上 1.0mV/V入力時 表示分解能:1/10000(EXC=5V時) |
---|---|
非直線性 | ±0.03%F.S.±1カウント |
温度特性 | 零点:±0.005%F.S./℃typ(入力感度:1.0mV/Vにおいて) 感度:±0.005%Reading/℃typ |
周波数特性(アナログフィルタ) | 約2Hz~4kHz(-3dB)間に於いて任意の12点を選択可能 -12dB/oct.ローパスフィルタ(出荷時:約2Hz) |
印加電圧 | 5Vまたは2.5V±5%, 60mA(出荷時:5V)350Ω型ロードセル4台接続可能 リモートセンシング機能付き |
サンプリング周期 | 約0.5ms(2000回/秒) |
零点・感度調整 | 零点調整:-3.0mV/V~3.0mV/Vの入力信号範囲 感度調整:-3.3mV/V~3.3mV/Vのスパン量 任意の5点によるリニア補正機能付 ※初期風袋値(ゼロ点入力値)と最大計量値(スパン量)の合計が±3.5mV/Vを超えないこと 校正方法:実負荷校正または等価入力校正(EXC=2.5V時は実負荷校正のみ) |
スクロールできます→

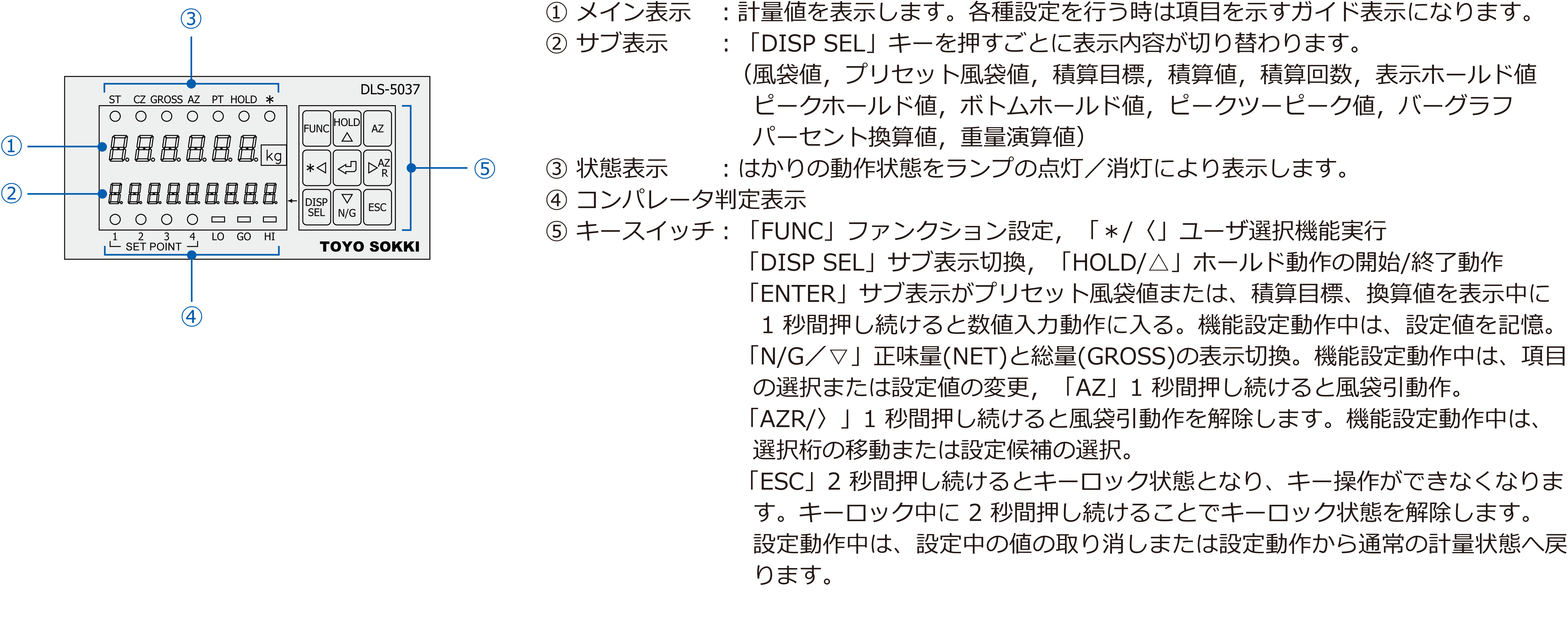

計量値表示 | 表示素子:LED 7セグメント5桁、橙色、文字高さ10mm 表示範囲:±99999(ゼロサプレス表示、小数点は任意桁に設定可) オーバー表示:全桁点滅 単位:kg、g、t、N、kN、N・m、kN・m、kPa、MPa、mm、% 添付シール貼付による 表示更新:1、2、5、10、20、50回/秒より選択(出荷時20回/秒=0.05s) |
---|---|
サブ表示 | 表示素子:LED 7セグメント9桁、橙色、文字高さ8mm 表示内容:DISP SELキー操作により表示内容を選択可能 風袋値、プリセット風袋値、積算目標、積算値、積算回数 ホールド値、ピーク値、ボトム値、P-P値、換算値(バーグラフ/パーセント値/重量演算値より選択) |
動作表示 | 表示素子:丸形LED、赤色、11個 角形LED、赤色・緑色・黄色、各1個(LO/GO/HI用) 表示内容:ST(安定)、CZ(センターゼロ)、GROSS(総量表示)、AZ(オートゼロ)、PT(プリセット風袋引) HOLD(各ホールド動作)、*(選択機能動作)、SP1(Set Point 1)、SP2、SP3、SP4、LO/GO/HI |
スクロールできます→

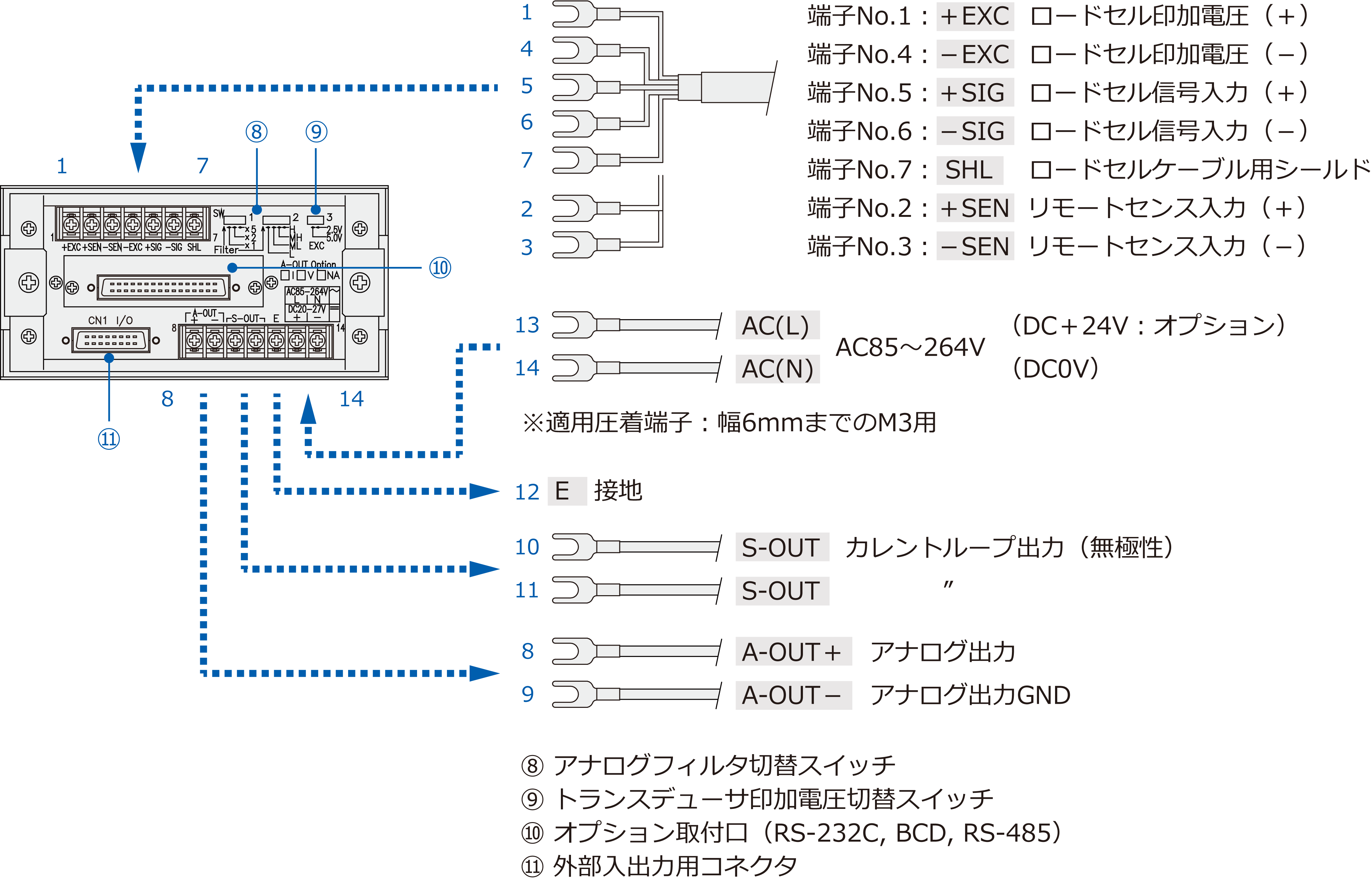

操作スイッチ | 9キー |
---|---|
外部指令入力 | 6点(6bit 1コモン) ①入力信号:無電圧接点またはオープンコレクタ入力(Ic=10mA、耐圧20V以上) ②入力方法:0.2sワンショットメーク信号または継続メーク信号 |
制御用出力 | 6点(6bit 1コモン) ①出力信号:オープンコレクタ負論理出力、フォトカプラ絶縁、NPNトランジスタ ②定格出力:DC30V、50mA(抵抗負荷)、出力飽和電圧:1.2V以下 |
カレントループシリアル出力 | ①インターフェイス規格:カレントループシリアル(弊社外部機器接続専用I/F) ②接続可能機器:ED-3020、3021(外部大型表示器) |
スクロールできます→
停電対策 | 各設定データは不揮発性メモリに書き込み |
---|---|
電源電圧 | AC85~264V、50/60Hz、20VA:標準仕様 DC20~27V、0.5A:オプション |
使用温度・湿度範囲 | -10~40℃、20~85%RH(結露なきこと) |
取付方法 | パネルマウント型 |
本体質量 | 約1kg |
搭載機能 | プリセット風袋引き、ネット演算、ゼロ付近機能、デジタルフィルタ、モーションディテクト、表示安定機能 ゼロトラッキング、最大表示機能、キャルロック、キーロック、ホールド機能、サブ表示機能、リミットコンパレータ機能 ウインドコンパレータ機能、等価入力校正機能、アナログスケーリング(オプション)、BCD出力(オプション) シリアル・ストリーム出力(オプション)、シリアル・コマンドモード(オプション)、シリアル出力(オプション)、アナログ出力(オプション) |
