デジタル指示計
外部大型表示器 ED-3020/3021
| グレード | スタンダードモデル |
|---|---|
| 特長 | 簡易防滴防塵仕様 |
| サイズ | ED-3021 外形：350mm×196mm 高さ：73mm ED-3020 外形：545mm×250mm 高さ：105mm |
| 電源 | AC85～264V対応 |

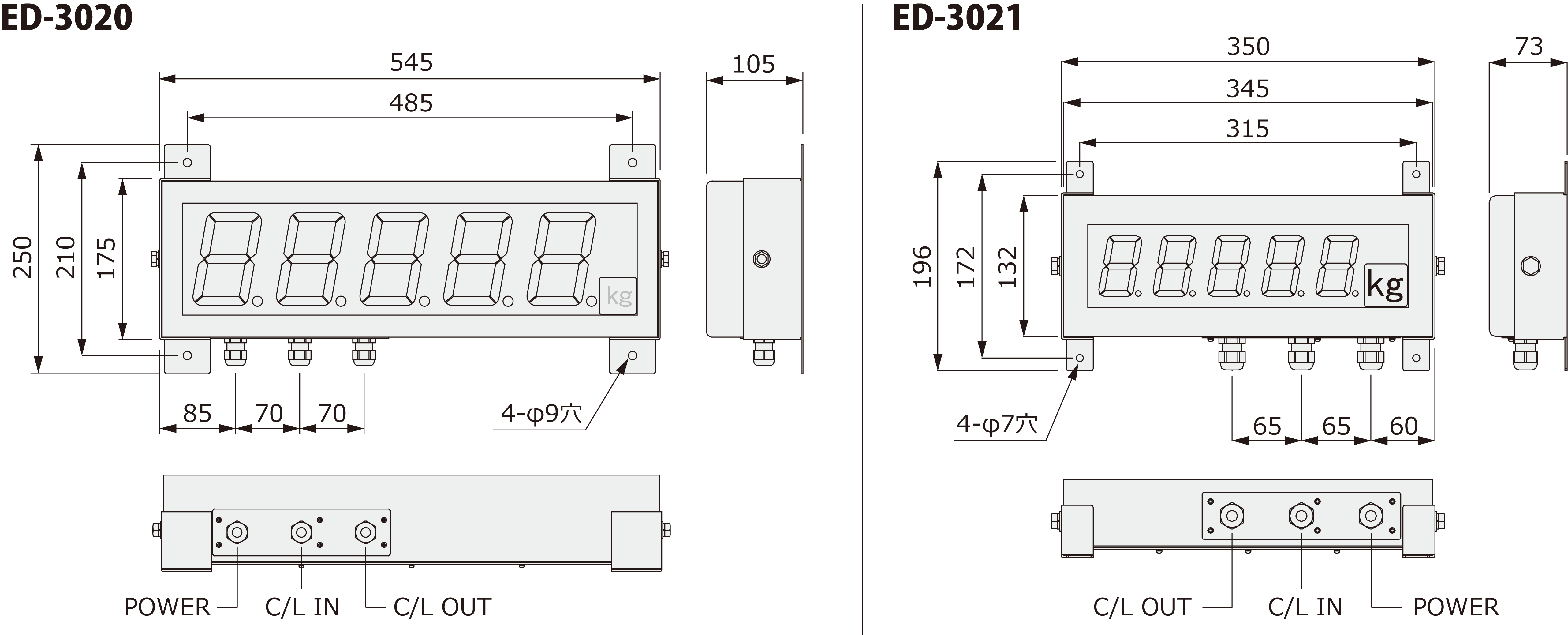

外形寸法
仕様
表示部
スクロールできます→
| 表示器 | 7セグメント赤色LED、5桁 |
|---|---|
| 表示データ | 文字高さ100mm 文字幅75mm：【ED-3020】 文字高さ57mm 文字幅40mm：【ED-3021】 接続される指示計より送信される表示用データ 表示範囲：最大99999（マイナス方向は-9999まで） 表示方法：ゼロサプレス表示 小数点：受信データにより自動設定 オーバー表示：全桁点滅 |
| 単位 | kgまたはt（附属単位シール貼付による） |
シリアルI/O部
スクロールできます→
| インターフェイス規格 | 0～20mAカレントループシリアル信号 |
|---|---|
| 接続可能距離 | 入力･出力共に約100m（シールドケーブル使用において） |
| 接続可能機器 | 当社製指示計で専用シリアル出力（C/Lシリアル）が標準装備またはオプション装着されている機種 |
| 入力データ | 弊社指示計より出力される専用フォーマットデータ |
| 出力データ | 入力データをそのまま出力、弊社外部機器のカスケード接続用専用I/F（C/Lシリアル） |
設定部
スクロールできます→
| 表示データ･選択スイッチ | 16ポジションロータリスイッチ ① 通常データ：【0】弊社指示計の標準的なフォーマットに対応し、指示計と同じ計量値を表示する ② ヘッダ付きデータ：【1～9】DLS-5026A等、複数の表示データを送信する機器に対応する設定モードで、 1～9のヘッダ番号設定により任意のデータの表示が可能となる |
|---|---|
| 動作テスト用スイッチ | 4ポジションディップスイッチ ① LED表示動作チェック ② カレントループシリアル動作チェック ③ ロータリスイッチ読み込み動作チェック |
総合
スクロールできます→
| ケース | 簡易防滴・防塵構造 |
|---|---|
| 電源電圧 | AC85～264V |
| 消費電流 | 約20VA typ |
| 使用温度･湿度範囲 | 0～+40℃、20～85%R.H.（結露なきこと） |
| 取り付け方法 | ウォールマウント型 |
| 本体質量 | 約7kg：【ED-3020】 約5kg：【ED-3021】 |
