- アクセサリ・特殊品
| 製品名 | 96×48用指示計収納ボックス |
|---|---|
| 特長 | センサ部とワンタッチコネクタ接続 電源スイッチ付き |
| オプション | ゼロスイッチ、ピークホールドスイッチ アナログ出力、チルトスタンド |
| サイズ | 外形：199mm×245mm 高さ：94mm~108.5mm |
| 付属品 | AC100Vコード、センサ接続用プラグ 指示計は付属しません |
東洋測器株式会社はVPGの日本総代理店です。
製品情報
PRODUCT

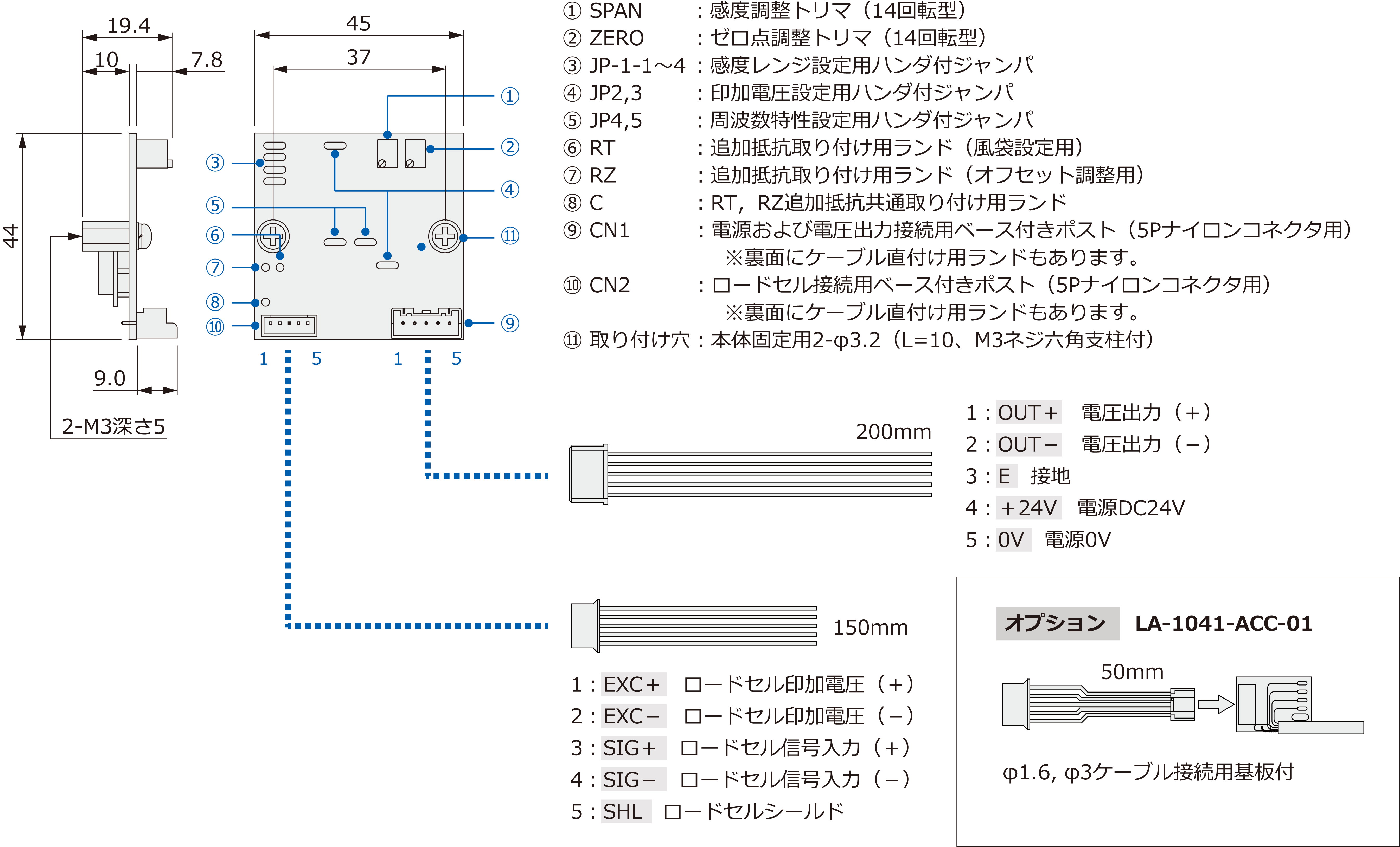

フロントパネル表示および配線接続
仕様
印加電圧・信号設定増幅部
スクロールできます→
| 印加電圧 | DC5V±5％（ジャンパ設定により2.5V±5％に変更可能） |
|---|---|
| 出力電流 | 22mA以内 印加電圧5V時：350Ω型ロードセル1点を接続可能 印加電圧2.5V時：120Ω型または350Ω型ロードセル1点を接続可能 |
| 零点調整 | ±15％以上（5V定格出力に対して）、14回転型トリマ調整による |
| 感度調整 | 0.3～2.2mV/Vの入力信号（スパン量）を0～5Vに設定可能 14回転型トリマ調整および4レンジジャンパ切替（ハンダ付）による RANGE-1：1.1～2.2mV/V RANGE-2：0.7～1.2mV/V RANGE-3：0.45～0.8mV/V RANGE-4：0.3～0.5mV/V 基準感度：EXC=5V、0～1mV/Vにて0～5V、Gain=1000倍 |
| 出力信号 | 0～±5V電圧信号（負荷抵抗2kΩ） 入力信号が0.6mV/V以上で±10V出力が可能 |
| 非直線性 | ±0.1％F.S. |
| カットオフ周波数 | 約100Hz（-3dB） ジャンパ設定により2Hz（-3dB）に変更可能 |
| 温度係数 | 零点：±0.01％F.S./℃（基準感度に於いて。EXC=2.5Vは2倍） 感度：±0.01％F.S./℃ max |
総合
スクロールできます→
| 電源安定度 | ±0.05F.S.（電源電圧変動±10%以内において） |
|---|---|
| 電源電圧 | DC24V±10％ |
| 消費電力 | 100mA typ |
| 使用温度・湿度範囲 | 0～+40℃、20～85%RH 結露なきこと |
| 質量 | 約30g |
