ロードセルアンプ

ロードセルアンプ　LA-1022A

特長リモートセンシング機能付き
ｱﾅﾛｸﾞ出力4～20mA、0～±5V出力
サイズ外形：140mm×55mm
高さ：112mm
ｵﾌﾟｼｮﾝ電源、センサ印加電圧、
フィルタ選択可能
この製品について問合わせる
この製品について問合わせる

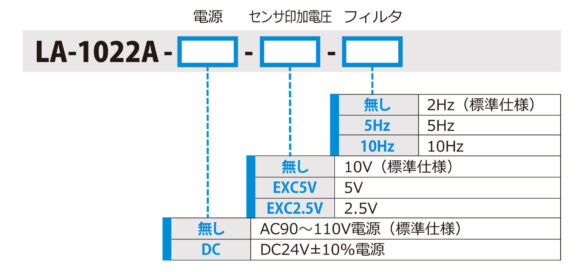

型式

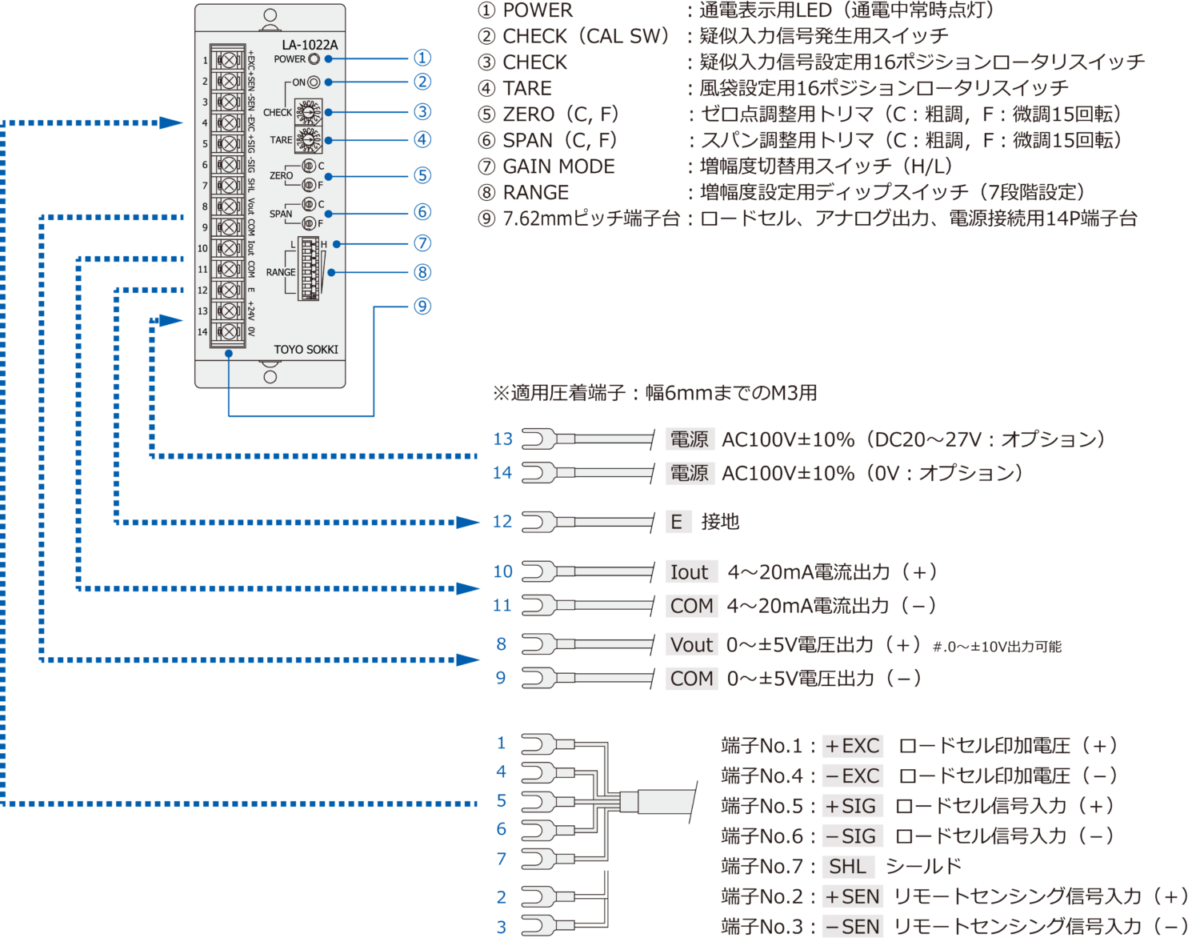

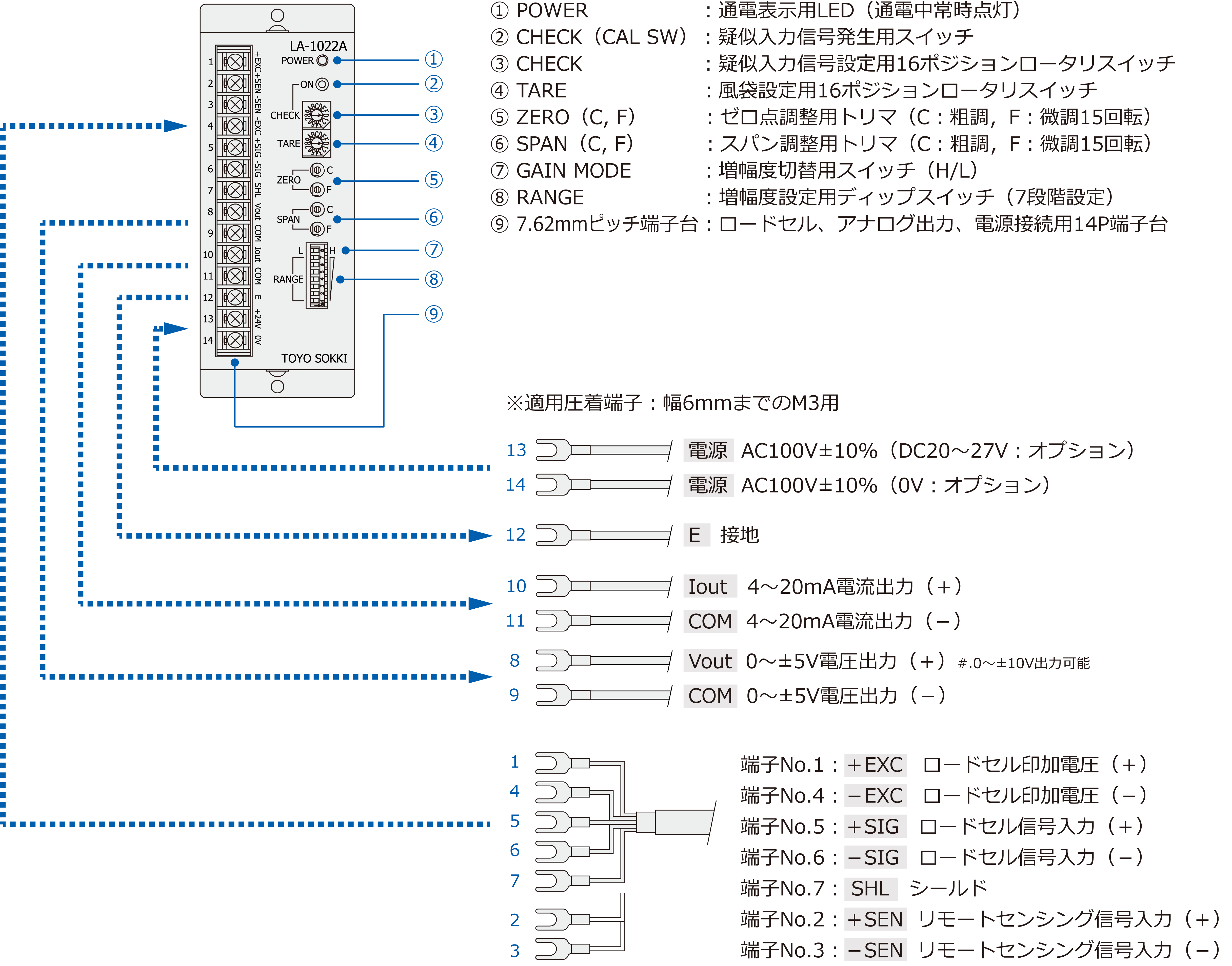

フロントパネル表示および配線接続

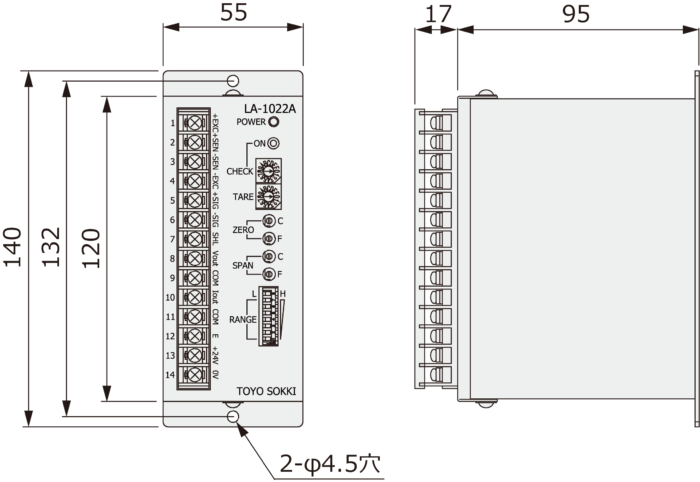

外形寸法

ロードセル電源部

スクロールできます→

印加電圧DC10V±5％
出荷時指定により5Vまたは2.5Vに変更可能
接続可能センサ数350Ωロードセル4点を接続可能（120mA MAX）
（EXC5Vは60mA以内、EXC2.5Vは30mA以内）
電圧降下補償リモートセンシング機能
電源印加用ケーブル抵抗値が往復で20Ω以下（AWG24×100m相当）

増幅部

スクロールできます→

入力範囲±3.3mV/V（風袋量と計測重量の合計）
初期風袋消去0～2.25mV/V（16ポジションロータリースイッチにより約0.15mV/Vステップで設定可能）
ゼロ点調整多回転トリマ調整（粗調+微調：各15回転）約±0.2mV/V
感度調整増幅度可変範囲：×3333～×151（EXC=5Vはこの数値の2倍、EXC=2.5Vの場合は4倍）
スパン量0.15～3.3mV/Vの範囲で0～5Vまたは4～20mAに設定が可能。（0.3mV/V以上であれば0～10V設定が可能）
基準感度：EXC=10V、0～1.0mV/Vにて0～5Vまたは4～20mA出力、Gain=500倍
GAIN MODE：H（0.15～0.3mV/V）/ L（0.3～3.3mV/V）スイッチ切替
RANGE　　 ：7段階（スイッチ切替）
SPAN ：多回転トリマ調整（粗調+微調：各15回転）
電圧出力0～±5V（負荷抵抗2kΩ以上）
両極性出力。±0.3mV/V以上のスパン量では0～±10V出力が可能。
電流出力電圧出力0～5Vに対し、電流出力4～20mA（負荷抵抗510Ω以内）
出力の同時使用電圧出力と電流出力は同時使用可能。ただしZERO、SPANトリマが共通のため、一方はV/I変換精度±0.2%を伴う。
（ベース金具裏側の単回転トリマにより4～20mAのZERO、SPAN微調整が可能）
非直線性±0.05%FS（EXC=2.5V時±0.1%FS）
フィルタ特性fc=約2Hz（-3dB）標準仕様、-12dB/oct.ローパスフィルタ
出荷時指定により遮断周波数fcを5、10Hzより選択可
温度係数零点：±0.005%FS/℃typ（基準感度において。EXC=5Vはこの数値の2倍、EXC=2.5Vは4倍）
感度：±0.005%FS/℃typ（EXC=2.5Vは±0.01%FS/℃typ）
チェック機能CHECKスイッチをONにすることにより疑似入力信号の発生が可能。その時の入力信号に加算される。
約0.15mV/Vステップにて約2.25mV/Vまで設定可能（温度係数：25ppm/℃max）

総合

スクロールできます→

電源安定度±0.02%FS（電源電圧変動±10%以内において）
電源電圧AC100V±10%、50/60Hz：標準仕様
DC24V（DC20～27V）：オプション
消費電力約10VA（AC100V）、0.5A typ.（DC24V）
使用温度・湿度範囲0～+40℃、20～85%RH 結露なきこと
保存温度・湿度範囲-20～+60℃、20～85%RH 結露なきこと
質量約0.9kg（AC100V）、約0.6kg（DC24V）
取付方法ウォールマウント方式

製品カタログ

PDF(日本語)

取扱説明書

PDF(日本語)
PDF(英語)

仕様書

PDF(日本語)

外観図

2D CAD
