ロードセルアンプ

ロードセルアンプ　LA-1024A

特長小型、簡単操作
ｱﾅﾛｸﾞ出力4～20mA、
0～±5V出力選択
サイズ外形：110mm×45mm
高さ：97mm
ｵﾌﾟｼｮﾝアナログ出力、センサ印加電圧、
フィルタ選択可能
この製品について問合わせる
この製品について問合わせる

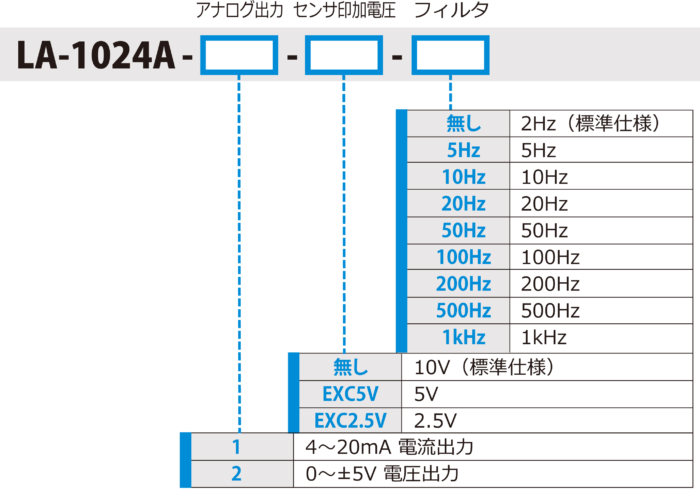

型式

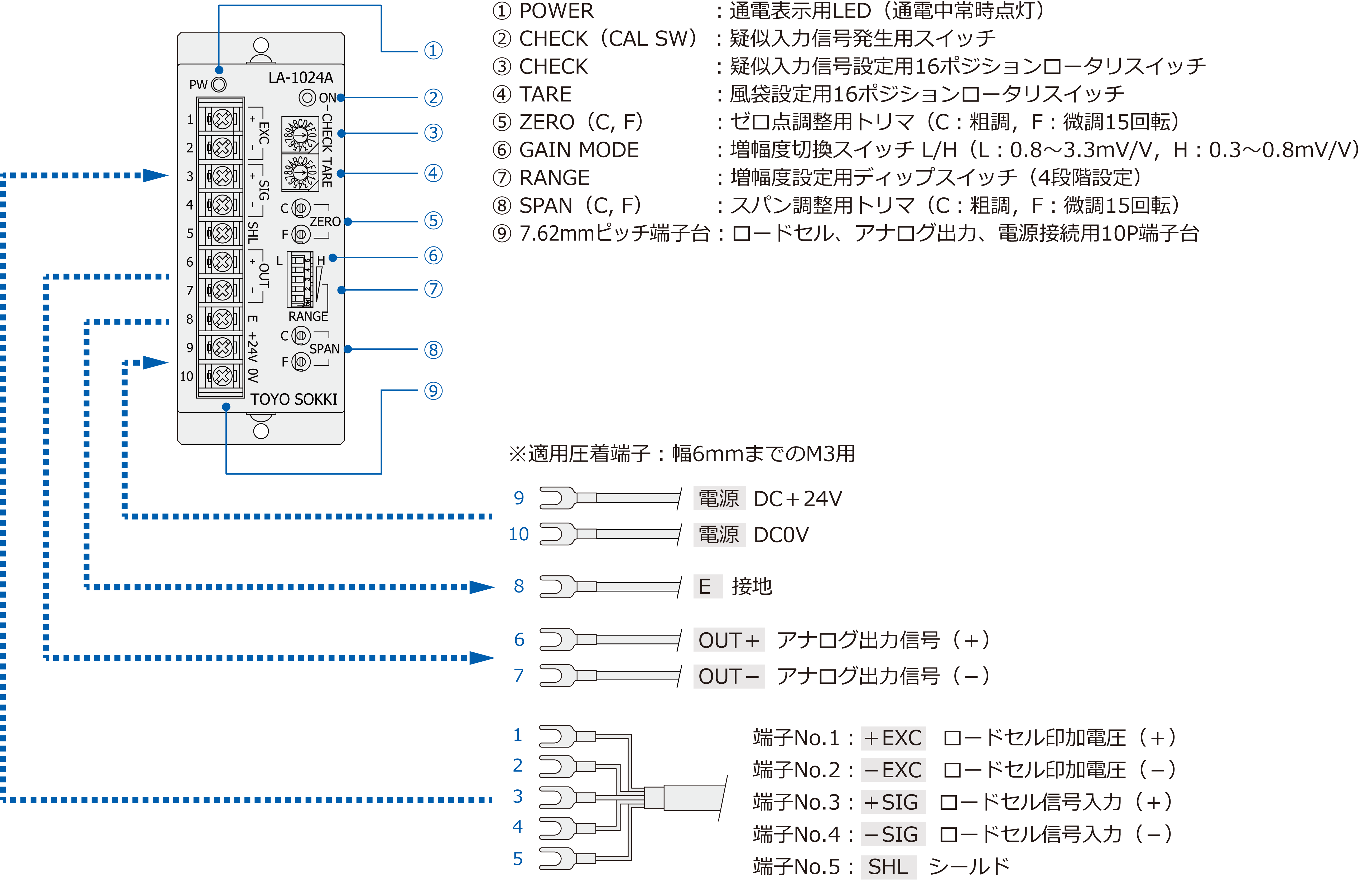

フロントパネル表示および配線接続

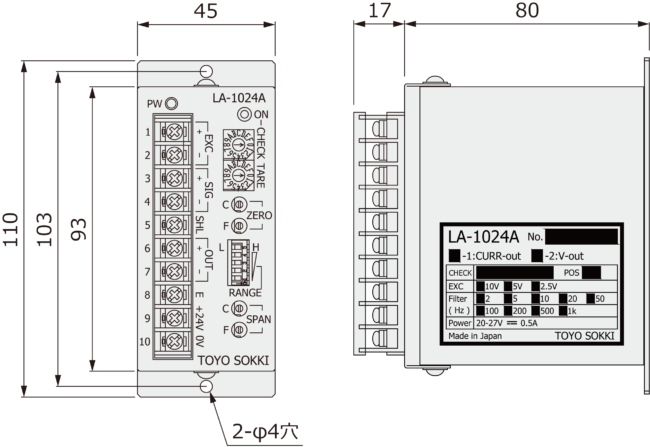

外形寸法

印加電圧部

スクロールできます→

印加電圧DC10V±5％
出荷時指定により5Vまたは2.5Vに変更可能
接続可能センサ数350Ωロードセル4点を接続可能（120mA MAX）
（EXC5Vは60mA以内、EXC2.5Vは30mA以内）

増幅部

スクロールできます→

入力範囲±3.3mV/V（風袋量と計測重量の合計）
初期風袋消去0～2.25mV/V（16ポジションロータリースイッチにより約0.15mV/Vステップで設定可能）
ゼロ点調整多回転トリマ調整（粗調+微調：各15回転）約±0.2mV/V
感度調整増幅度可変範囲：×1667～×151（EXC=5Vはこの数値の2倍、EXC=2.5Vの場合は4倍）
スパン量0.3～3.3mV/Vの範囲で0～5Vまたは4～20mAに設定が可能。（0.6mV/V以上であれば0～10V設定が可能）
基準感度：EXC=10V、0～1.0mV/Vにて0～5Vまたは4～20mA出力、Gain=500倍
GAIN MODE：H/Lスイッチ切替　H（0.3～0.8mV/V）　 L（0.8～3.3mV/V）
RANGE　　 ：4段階（スイッチ切替）
SPAN ：多回転トリマ調整（粗調+微調：各15回転）
出力信号電流出力（LA-1024A-1）：4～20mA　負荷抵抗510Ω以下
電流出力（LA-1024A-2）：0～±5V 両極性出力　負荷抵抗2kΩ以下
±0.6mV/V以上のスパン量では0～±10V出力が可能。
非直線性±0.05%F.S.（EXC=2.5V時±0.1%F.S.）
フィルタ特性fc=約2Hz（-3dB）標準仕様、-12dB/oct.ローパスフィルタ
オプション指定によりfc=5、10、20、50、100、200、500、1kHzより選択可能。
温度係数零点：±0.01%F.S./℃typ（基準感度において、EXC=5Vはこの数値の2倍、EXC=2.5Vは4倍）
感度：±0.01%F.S./℃typ（EXC=2.5V時±0.02%F.S./℃typ）
チェック機能CHECKスイッチをONにすることにより疑似入力信号の発生が可能。その時の入力信号に加算される。
約0.15mV/Vステップにて約2.25mV/Vまで設定可能（温度係数：25ppm/℃max）

総合

スクロールできます→

電源安定度±0.02F.S.（電源電圧変動±10%以内において）
電源電圧DC24V（DC20～27V）
消費電力約0.5A typ.
使用温度・湿度範囲0～+40℃、20～85%RH 結露なきこと
保存温度・湿度範囲-20～+60℃、20～85%RH 結露なきこと
質量約0.4kg
取付方法ウォールマウント方式
