ロードセル
シェアビームロードセル 3410
| 精度 | ±0.05%R.O. |
|---|---|
| 定格容量 | 250kgf～2000kgf |
| サイズ | 外形：130mm×30.5mm 高さ：30.5mm |
| 材質 | 特殊合金鋼 無電解ニッケルメッキ表面処理 |
※3Dモデルはイメージです

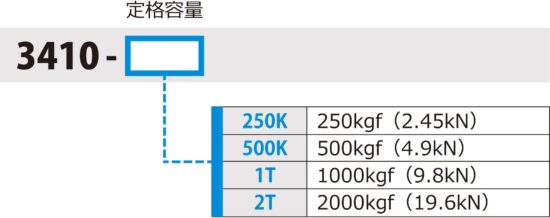

型式

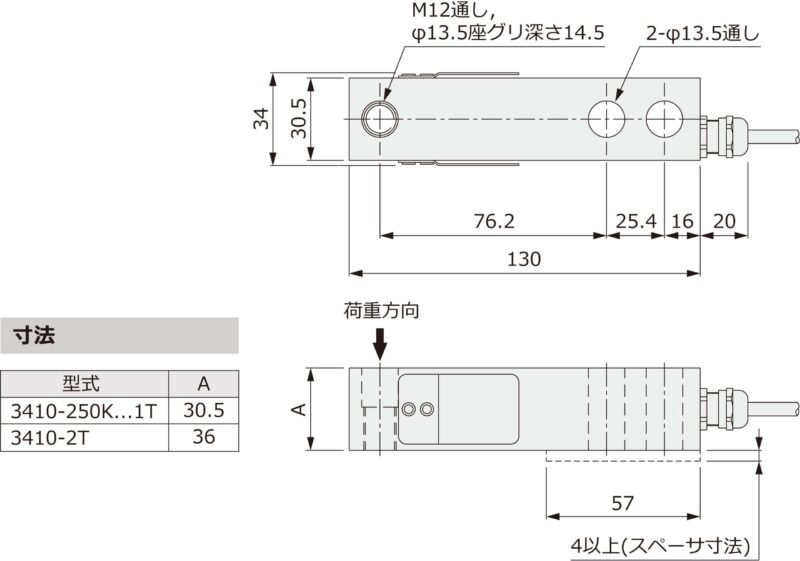

外形寸法
仕様書
スクロールできます→
| 項目 | シェアビームロードセル 3410 |
|---|---|
| 250kgf～2000kgf | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±1％ |
| 零バランス | ±2％R.O. |
| 30分後の零点回復 | ±0.05％LOAD |
| 総合精度 | ±0.05％R.O. |
| 零点の温度影響 | ±0.007％R.O./℃ |
| 出力の温度影響 | ±0.004％LOAD/℃ |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 385Ω±10Ω |
| 出力端子間抵抗 | 351Ω±5Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 5m |
| 本体材質 | 特殊合金鋼 無電解ニッケルメッキ表面処理 |
| 保護構造 | IP67 |
| 推奨締付けトルク | 136N･m |
| 本体質量 | 約0.9kg【250K～1T】
約1.1kg【2T】 |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 白 |
| リモートセンシング＋ SEN＋ | 青 |
| リモートセンシング－ SEN－ | 茶 |
| シールド Shield | シールド |

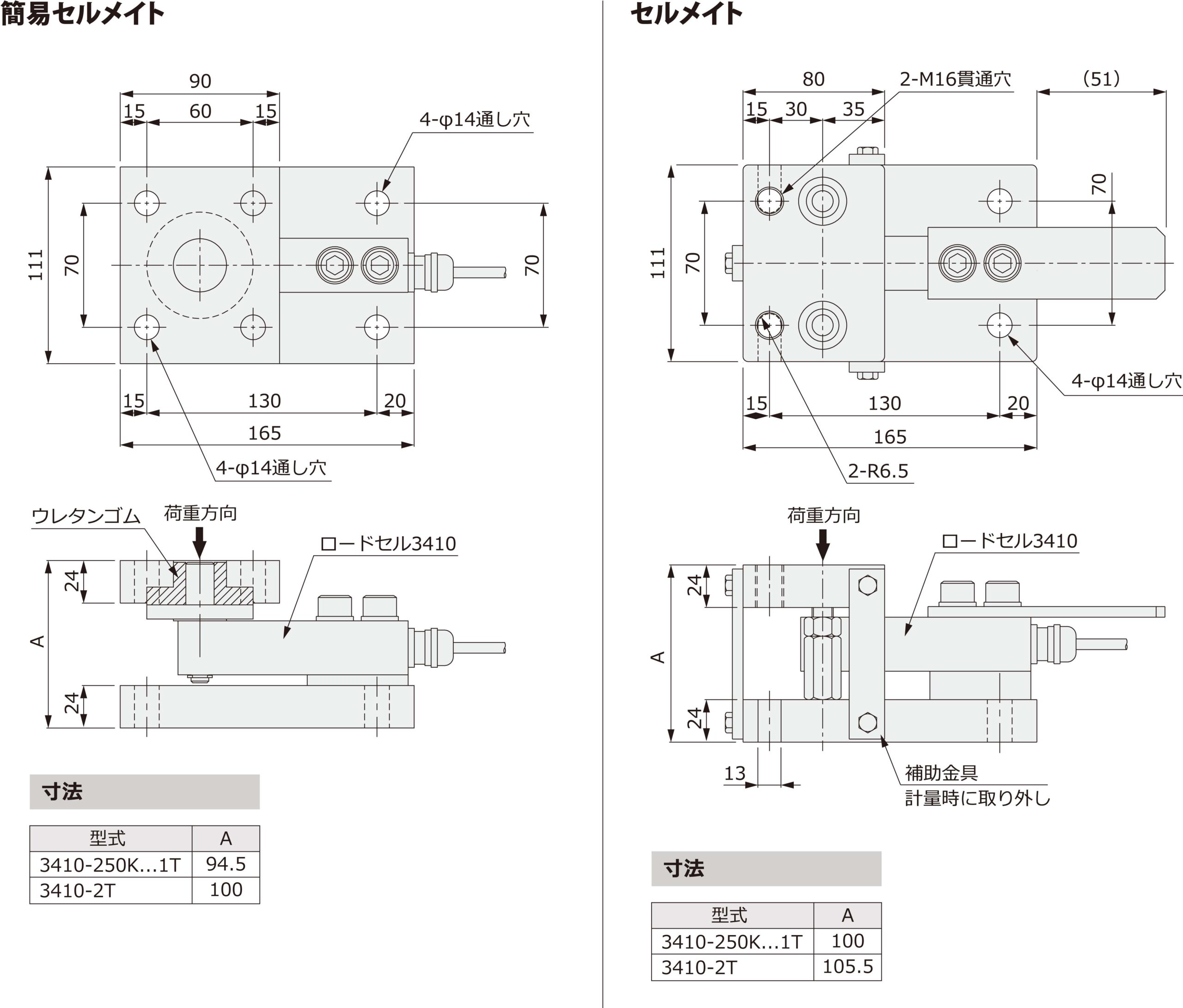

ロードセルユニバーサルマウント 3410セルメイト
