製品名 | 96×48用指示計収納ボックス |
---|---|
特長 | センサ部とワンタッチコネクタ接続 電源スイッチ付き |
オプション | ゼロスイッチ、ピークホールドスイッチ アナログ出力、チルトスタンド |
サイズ | 外形:199mm×245mm 高さ:94mm~108.5mm |
付属品 | AC100Vコード、センサ接続用プラグ 指示計は付属しません |
ロードセルなど計量計測の総合メーカー 東洋測器株式会社
用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.2%R.O. |
---|---|
定格容量 | 20kN~200kN |

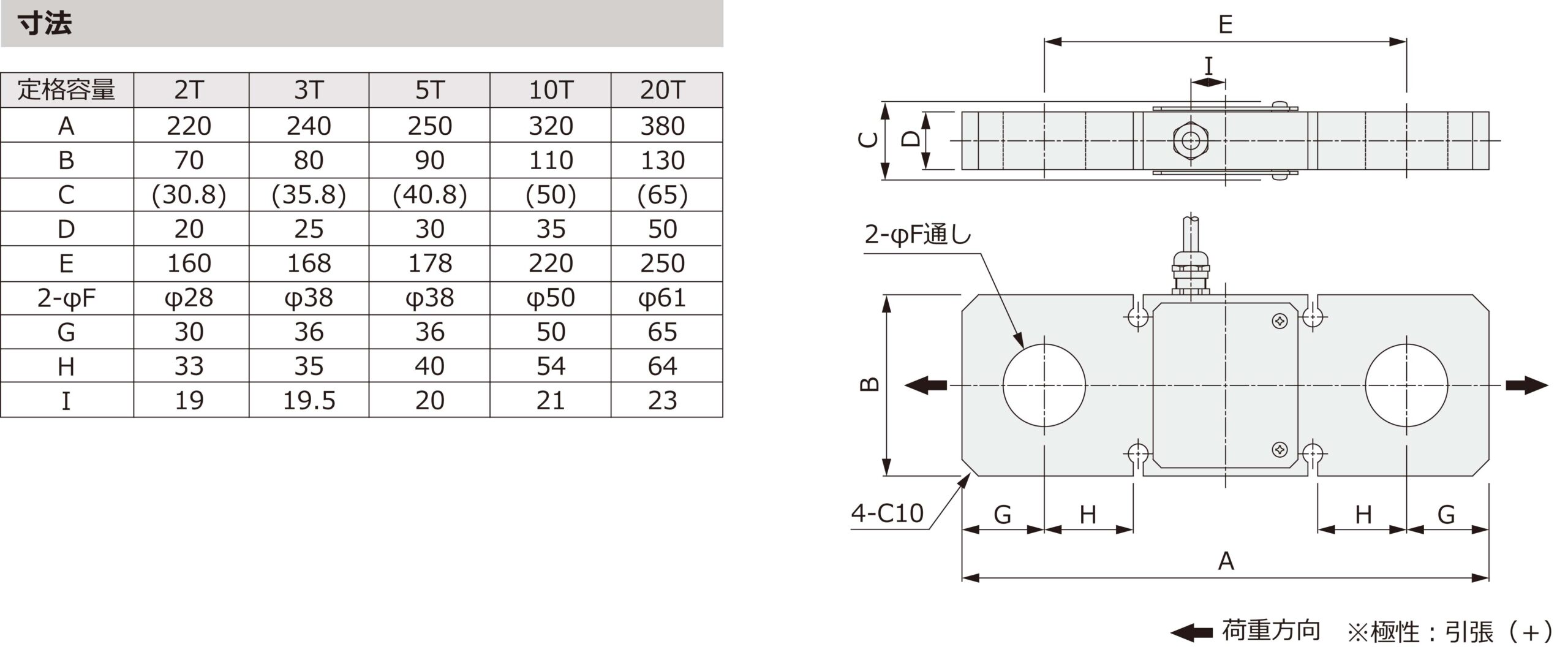

サイズ | 外形:70~130mm×30.8~65mm 高さ:220mm~380mm |
材質 | 特殊合金鋼 |
※3Dモデルはイメージです
スクロールできます→
項目 | 引張ロードセル TLB |
---|---|
20kN~200kN | |
定格出力 (R.O.) | 1.0mV/V |
定格出力誤差 | ±10% |
零バランス | ±10%R.O. |
非直線性 | ±0.2%R.O. |
ヒステリシス | ±0.2%R.O. |
繰り返し性 | ±0.2%R.O. |
零点の温度影響 | ±0.005%R.O./℃ |
出力の温度影響 | ±0.005%LOAD/℃ |
温度補償範囲 | -10℃~+60℃ |
許容温度範囲 | -20℃~+70℃ |
許容過負荷 | 150%R.C. |
限界過負荷 | 200%R.C. |
推奨印加電圧 | 10V |
許容印加電圧 | 15V |
入力端子間抵抗 | 380Ω±50Ω |
出力端子間抵抗 | 350Ω±10Ω |
絶縁抵抗 | 1000MΩ(B/E DC50V)以上 |
ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線【20kN、30kN】
φ9、4芯シールドケーブル 先端柳線【50kN~200kN】 |
ケーブル長 | 10m |
本体材質 | 特殊合金鋼 |
スクロールできます→

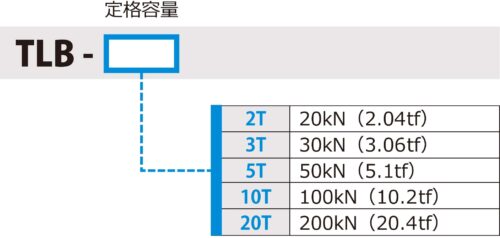

型式 | 定格たわみ量 | 固有振動数(約) | 本体質量(約) |
---|---|---|---|
TLB-2T | 0.08mm以下 | 1.6kHz | 1.7kg |
TLB-3T | 2.6kg | ||
TLB-5T | 1.7kHz | 4kg | |
TLB-10T | 0.09mm以下 | 1.4kHz | 8kg |
TLB-20T | 0.11mm以下 | 15kg |
スクロールできます→
印加電圧+ EXC+ | 赤 |
---|---|
印加電圧- EXC- | 白 |
出力信号+ SIG+ | 緑 |
出力信号- SIG- | 青 |
シールド Shield | 黄 |
スクロールできます→
印加電圧+ EXC+ | 赤 |
---|---|
印加電圧- EXC- | 白 |
出力信号+ SIG+ | 緑 |
出力信号- SIG- | 黒 |
シールド Shield | 黄 |
