製品情報
PRODUCT
※3Dモデルはイメージです

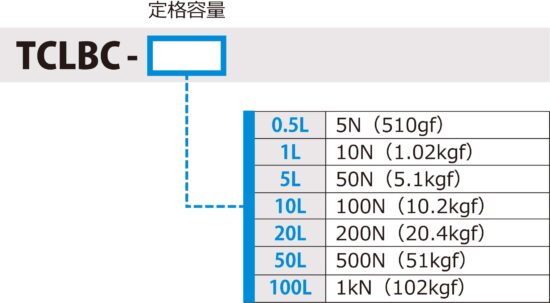

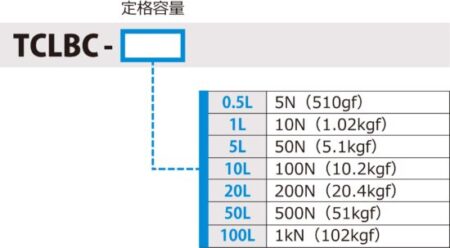

型式

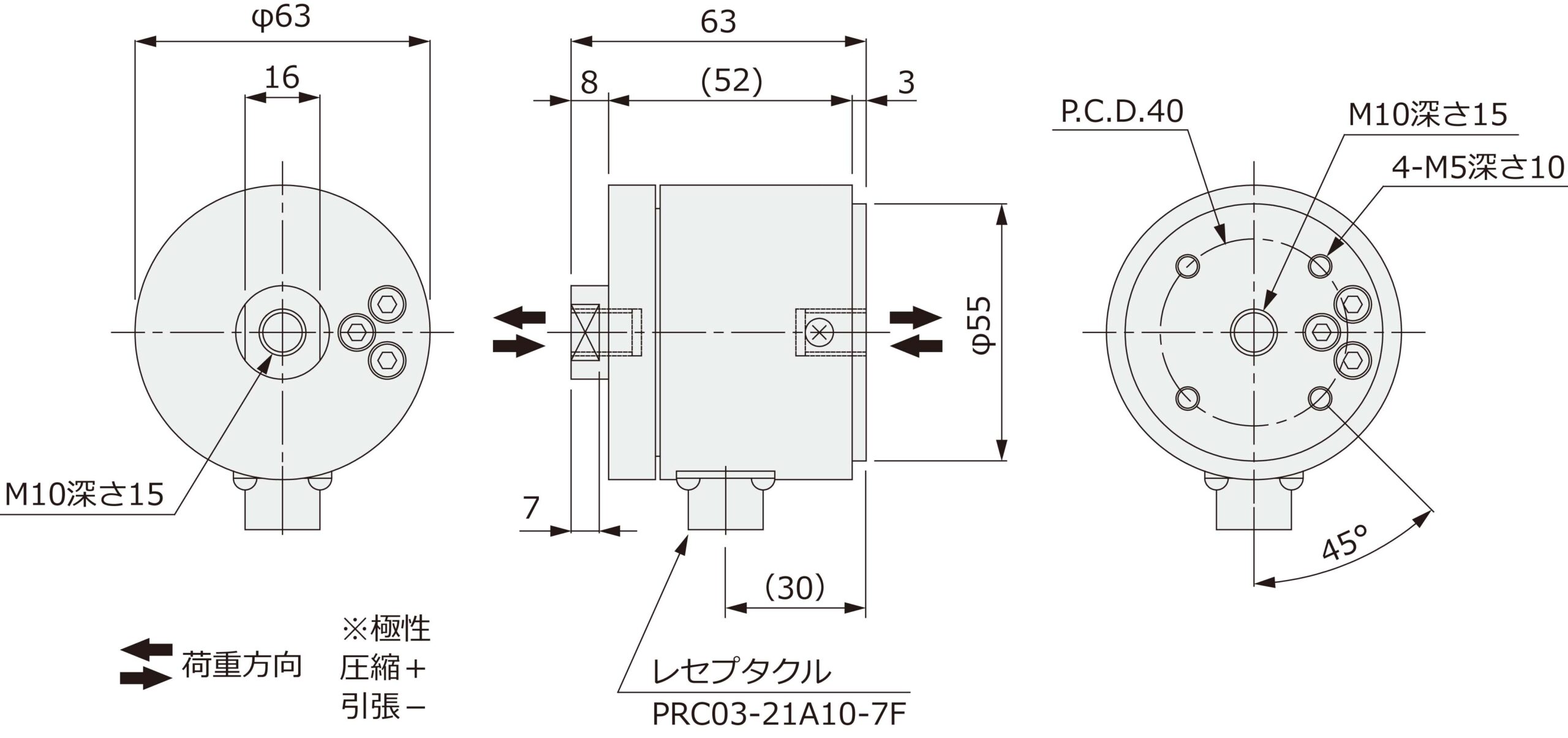

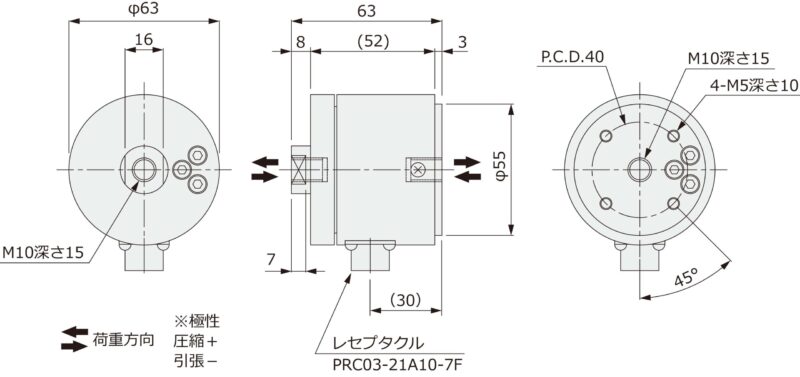

外形寸法
仕様書
スクロールできます→
| 項目 | 引張圧縮両用ロードセル TCLBC |
|---|---|
| 5N～1kN | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±1％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.05％R.O. |
| ヒステリシス | ±0.05％R.O. |
| 繰り返し性 | ±0.05％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.01％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 120％R.C. |
| 推奨印加電圧 | 5V【5N、10N】
10V【50N～1kN】 |
| 許容印加電圧 | 10V【5N、10N】
15V【50N～1kN】 |
| 入力端子間抵抗 | 約400Ω【5N、10N】
約380Ω【50N～1kN】 |
| 出力端子間抵抗 | 約350Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線、終端コネクタ PRC03-12A10-7M |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム【5N、10N】
特殊合金鋼【50N～1kN】 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 本体質量（約） |
|---|---|---|
| TCLBC-0.5L | 0.1mm以下 | 250g |
| TCLBC-1L | ||
| TCLBC-5L | 650g | |
| TCLBC-10L | ||
| TCLBC-20L | ||
| TCLBC-50L | ||
| TCLBC-100L |
ケーブル配線色
φ5、4芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
