製品情報
PRODUCT
※3Dモデルはイメージです

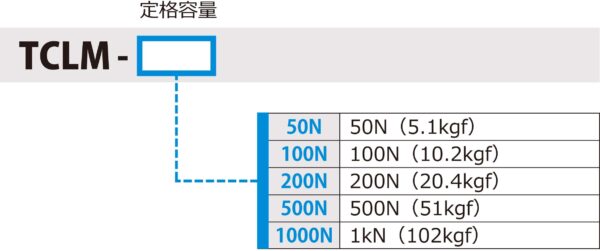

型式

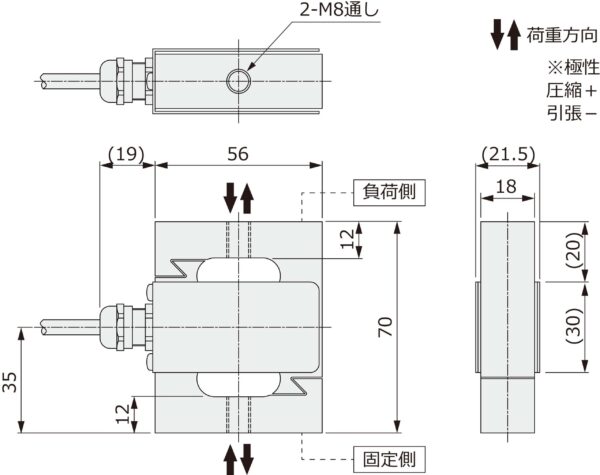

外形寸法
仕様書
スクロールできます→
| 項目 | 引張圧縮両用ロードセル TCLM |
|---|---|
| 50N～1kN | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±5％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.03％R.O. |
| ヒステリシス | ±0.03％R.O. |
| 繰り返し性 | ±0.03％R.O. |
| 零点の温度影響 | ±0.003％R.O./℃ |
| 出力の温度影響 | ±0.003％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -10℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 410Ω±10Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| TCLM-50N | 0.3mm以下 | 0.28kHz | 150g |
| TCLM-100N | 0.42kHz | ||
| TCLM-200N | 0.62kHz | ||
| TCLM-500N | 0.95kHz | ||
| TCLM-1000N | 1.2kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
