ロードセルなど計量計測の総合メーカー 東洋測器株式会社
用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.1%R.O. |
---|---|
定格容量 | 200kg~1000kg |

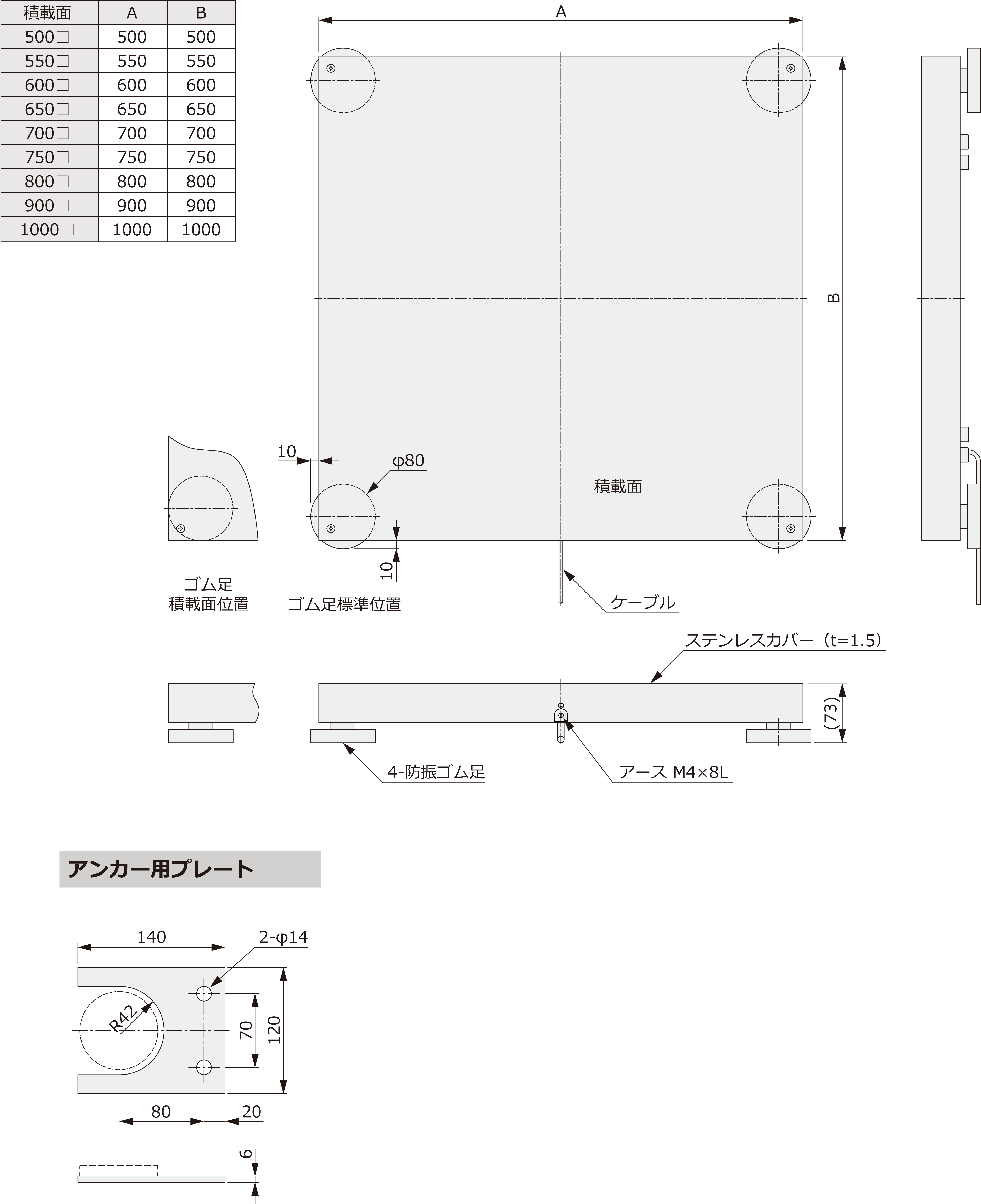

サイズ | 積載面:500mm□~1000mm□ 高さ:73mm |
材質 | 一般構造用鋼製(塗装色N5) オールステンレス製 ステンレスカバー付き |
※3Dモデルはイメージです
スクロールできます→
項目 | 耐荷重型台はかり HPS |
---|---|
200kg~1000kg | |
定格出力 (R.O.) |
0.5mV/V【500L、1000L】 0.6mV/V【300L、600L】 0.67mV/V【200L】 0.8mV/V【400L、800L】 |
定格出力誤差 | ±10% |
非直線性 | ±0.1%R.O. |
ヒステリシス | ±0.1%R.O. |
繰り返し性 | ±0.1%R.O. |
零点の温度影響 | ±0.05%R.O./℃ |
出力の温度影響 | ±0.05%LOAD/℃ |
温度補償範囲 | -10℃~+50℃ |
許容温度範囲 | -10℃~+60℃ |
許容過負荷 | 300%R.C. |
推奨印可電圧 | 10V |
許容印可電圧 | 15V |
入力端子間抵抗 | 約100Ω |
出力端子間抵抗 | 約90Ω |
絶縁抵抗 | 1000MΩ(B/E DC50V)以上 |
ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
ケーブル長 | 5m |
ロードセル本体構造 | IP67 |
本体質量 | 約28kg【500□、550□】
約36kg【600□、650□】 約44kg【700□、750□】 約52kg【800□】 約63kg【900□】 約79kg【1000□】 |
スクロールできます→
印加電圧+ EXC+ | 赤 |
---|---|
印加電圧- EXC- | 白 |
出力信号+ SIG+ | 緑 |
出力信号- SIG- | 青 |
シールド Shield | 黄 |
