台はかり
高精度台はかり PHU
| 精度 | ±0.02%R.O.（目標値） |
|---|---|
| 定格容量 | 3kg～200kg |
| サイズ | 積載面：ご希望寸法 高さ：ご希望寸法 |
| 材質 | アルミニウム ステンレスカバー付き |
※3Dモデルはイメージです

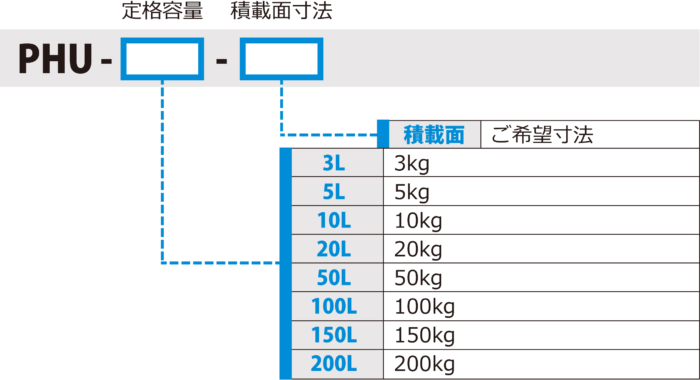

型式

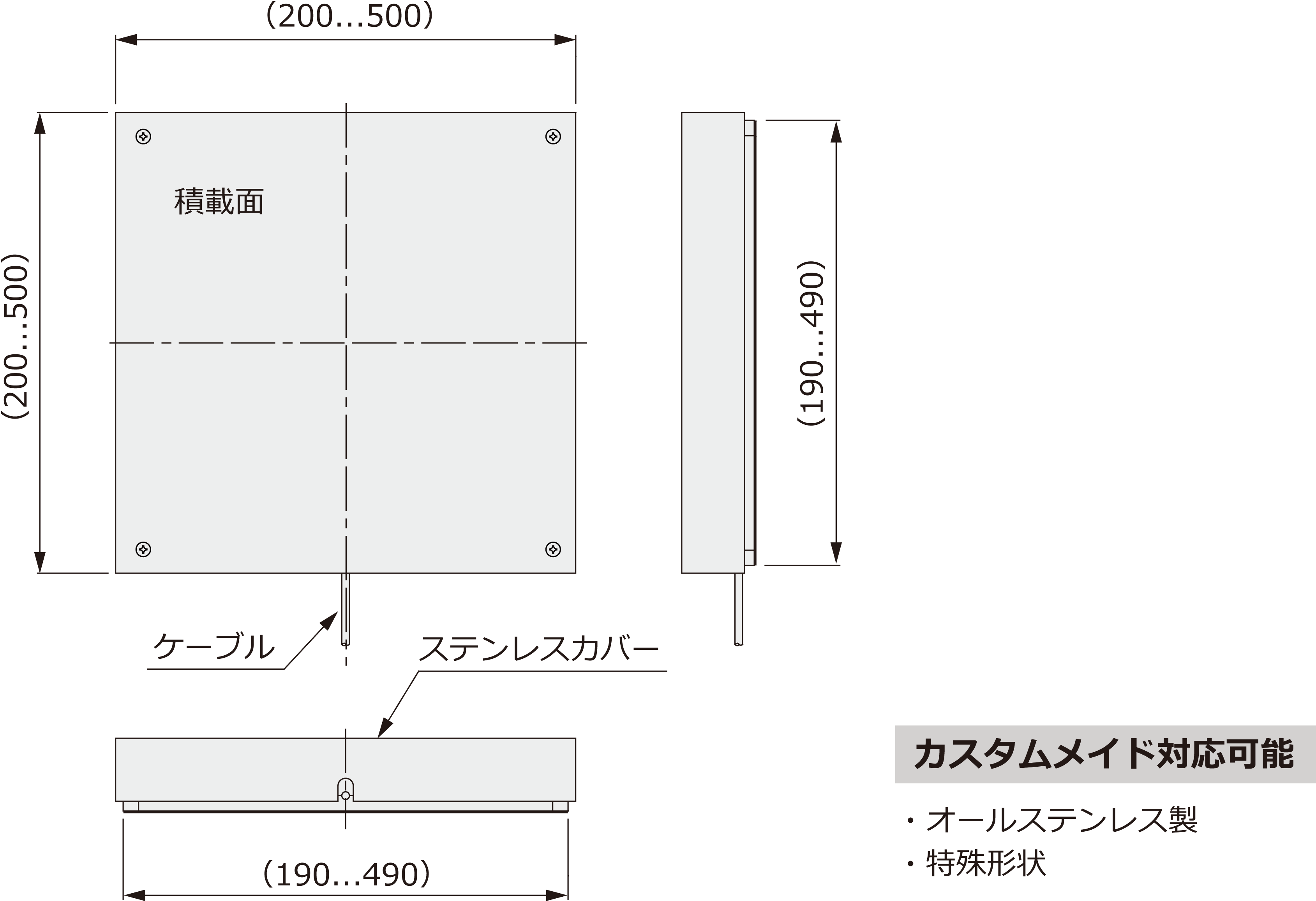

外形寸法
仕様書
スクロールできます→
| 項目 | 高精度台はかり PHU |
|---|---|
| 3kg～200kg | |
| 定格出力 (R.O.) | 1mV/V |
| 定格出力誤差 | ±5% |
| 零バランス | ±10%R.O. |
| 非直線性 | ±0.05%R.O.（目標値：±0.02%R.O.） |
| ヒステリシス | ±0.05%R.O.（目標値：±0.02%R.O.） |
| 繰り返し性 | ±0.05%R.O.（目標値：±0.02%R.O.） |
| 零点の温度影響 | ±0.05%R.O./℃ |
| 出力の温度影響 | ±0.05%LOAD/℃ |
| 温度補償範囲 | +5℃～+45℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150%R.C. |
| 推奨印可電圧 | 10V |
| 許容印可電圧 | 15V |
| 入力端子間抵抗 | 約207Ω |
| 出力端子間抵抗 | 約175Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ3またはφ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム、ステンレスカバー |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青または黒 |
| シールド Shield | 黄 |
