ロードセル
薄型引張圧縮両用ロードセル DSC
| 精度 | ±0.05%R.O.～±0.1%R.O. |
|---|---|
| 定格容量 | 20kN～500kN |
| サイズ | 外径：φ118～φ226 高さ：46mm～90mm |
| 材質 | 特殊合金鋼 |
※3Dモデルはイメージです

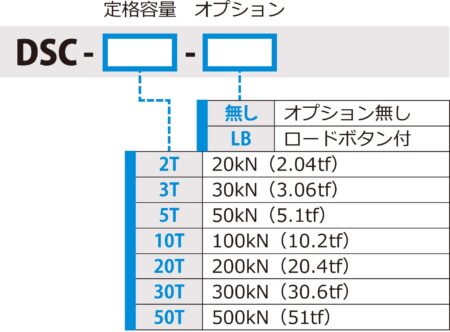

型式

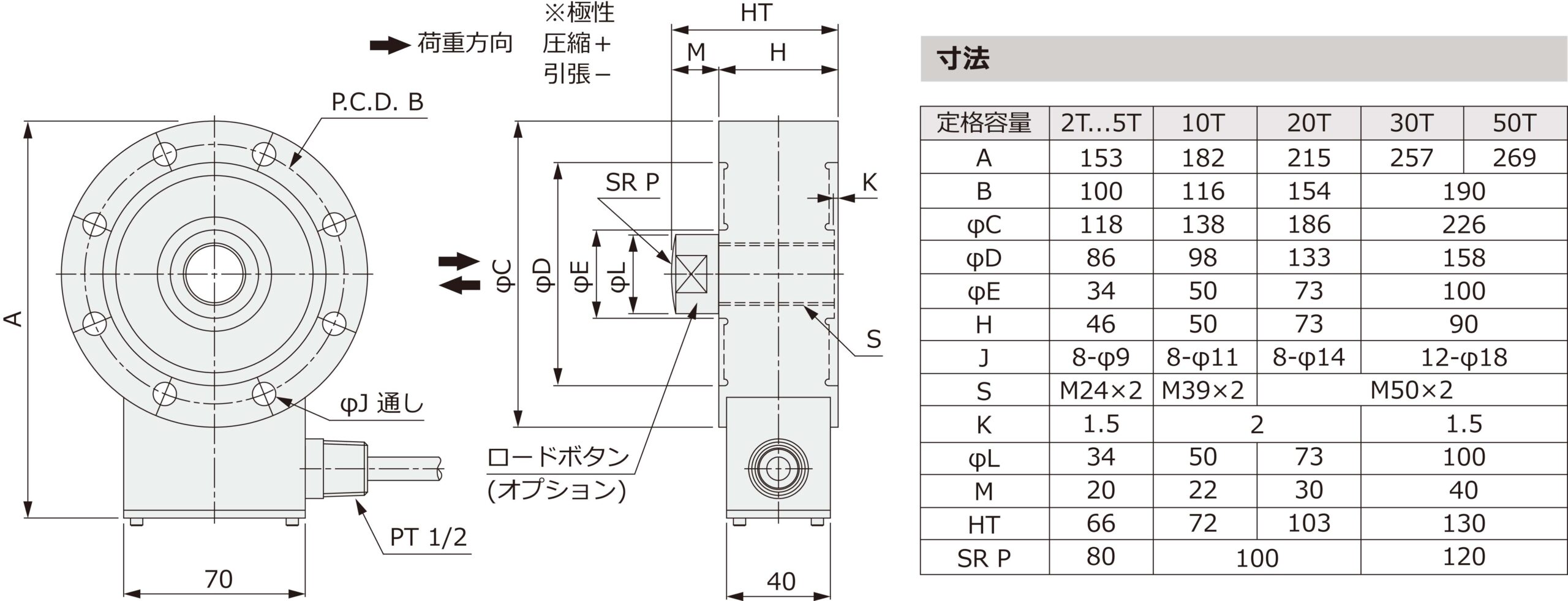

外形寸法
仕様書
スクロールできます→
| 項目 | 薄型引張圧縮両用ロードセル DSC |
|---|---|
| 20kN～500kN | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±0.5％ |
| 零バランス | ±1％R.O. |
| 非直線性 | ±0.05％R.O.【20kN～200kN】
±0.1％R.O.【300kN～500kN】 |
| ヒステリシス | ±0.05％R.O.【20kN～200kN】
±0.1％R.O.【300kN～500kN】 |
| 繰り返し性 | ±0.02％R.O.【20kN～200kN】
±0.05％R.O.【300kN～500kN】 |
| 零点の温度影響 | ±0.005％R.O./℃ |
| 出力の温度影響 | ±0.005％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 350Ω～800Ω |
| 出力端子間抵抗 | 350Ω～800Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ9、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | 特殊合金鋼 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| DSC-2T | 0.1mm以下 | 7.7kHz | 4kg |
| DSC-3T | 8.3kHz | ||
| DSC-5T | 9.1kHz | ||
| DSC-10T | 9.4kHz | 6.5kg | |
| DSC-20T | 5.9kHz | 14kg | |
| DSC-30T | 4.9kHz | 23kg | |
| DSC-50T | 5.9kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
