ロードセル

圧縮ロードセル　CBF/CBS

精度±0.2%R.O.～±0.35%R.O.
定格容量300N～200kN
サイズ外径：φ62～φ138
高さ：23mm～53mm
材質特殊合金鋼、ステンレス
この製品について問合わせる
CBF/CBS-30L～2T
CBF/CBS-3T～5T
CBF/CBS-10T
CBF/CBS-20T

※3Dモデルはイメージです

この製品について問合わせる

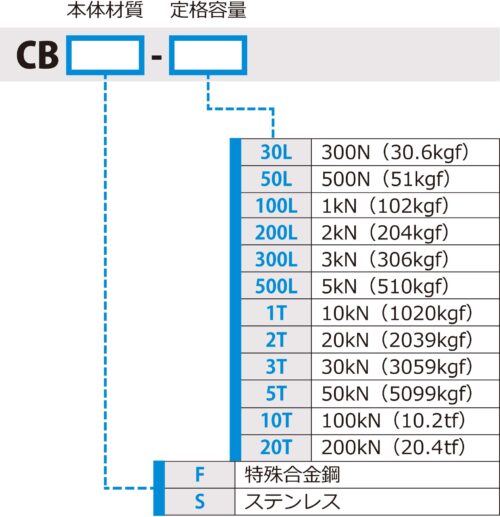

型式

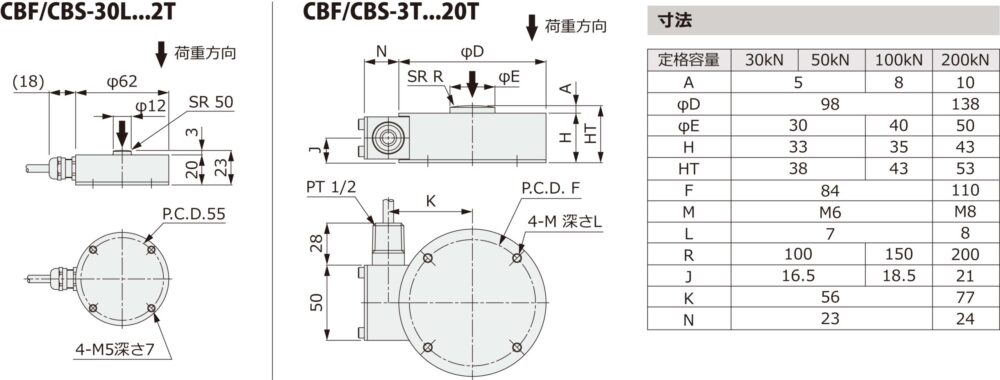

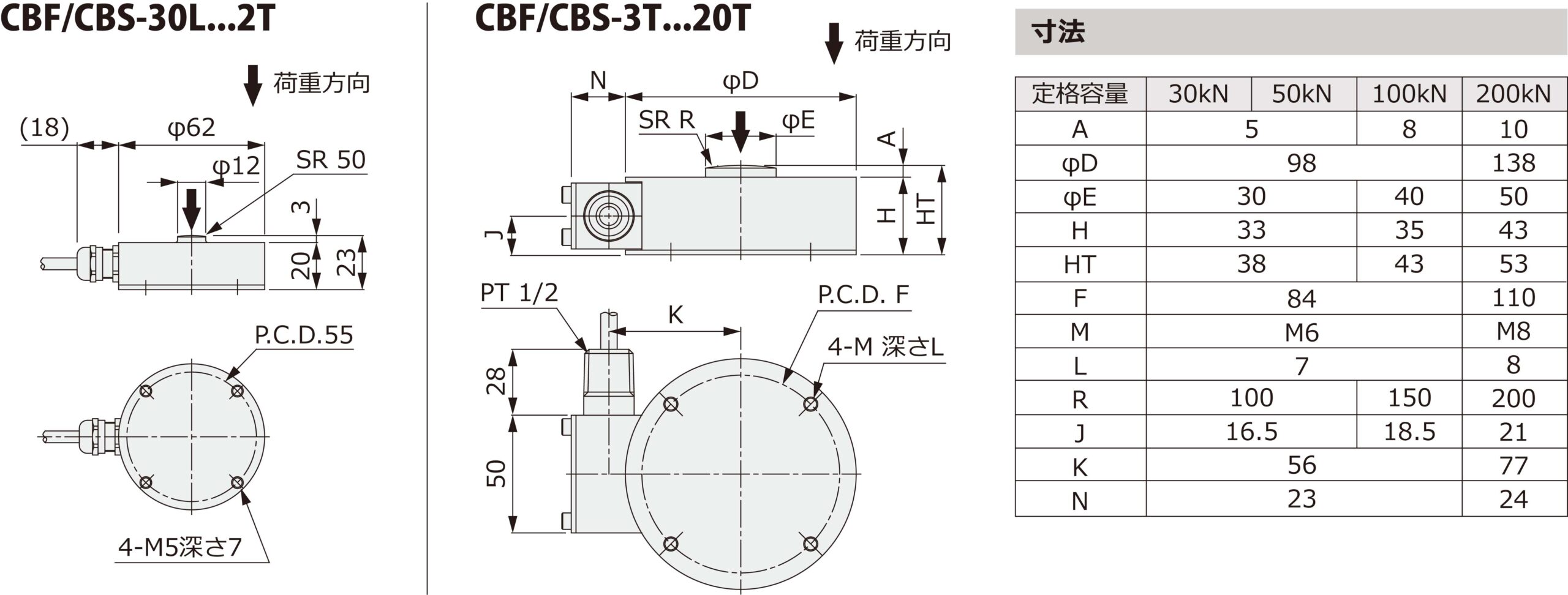

外形寸法

スクロールできます→

項目 圧縮ロードセル CBF/CBS
300N～200kN
定格出力 (R.O.) 2.0mV/V
定格出力誤差 ±0.5％
零バランス ±2％R.O.
非直線性 ±0.2％R.O.【300N～20kN】

±0.35％R.O.【30kN～200kN】
ヒステリシス ±0.2％R.O.【300N～20kN】

±0.35％R.O.【30kN～200kN】
繰り返し性 ±0.1％R.O.【300N～20kN】

±0.2％R.O.【30kN～200kN】
零点の温度影響 ±0.005％R.O./℃
出力の温度影響 ±0.01％LOAD/℃
温度補償範囲 -10℃～+60℃
許容温度範囲 -20℃～+70℃
許容過負荷 150％R.C.
推奨印加電圧 10V
許容印加電圧 15V
入力端子間抵抗 420Ω±40Ω
出力端子間抵抗 350Ω±5Ω
絶縁抵抗 1000MΩ（B/E DC50V）以上
ケーブルタイプ φ5、4芯シールドケーブル　先端柳線

φ9、4芯シールドケーブル　先端柳線【30kN～200kN】
ケーブル長 3m
本体材質 特殊合金鋼、ステンレス



スクロールできます→

型式 定格たわみ量 固有振動数（約） 本体質量（約）
CBF(S)-30L 0.1mm以下 4kHz 400g
CBF(S)-50L 5kHz
CBF(S)-100L 7kHz
CBF(S)-200L 10kHz
CBF(S)-300L 12kHz
CBF(S)-500L 15kHz
CBF(S)-1T 18kHz
CBF(S)-2T 23kHz
CBF(S)-3T 11kHz 1.8kg
CBF(S)-5T 13kHz
CBF(S)-10T 12kHz
CBF(S)-20T 11kHz 4.5kg



φ5、4芯シールドケーブル

スクロールできます→

印加電圧＋ EXC＋赤　
印加電圧－ EXC－白　
出力信号＋ SIG＋緑　
出力信号－ SIG－青　
シールド Shield黄

φ9、4芯シールドケーブル

スクロールできます→

印加電圧＋ EXC＋赤
印加電圧－ EXC－白
出力信号＋ SIG＋緑
出力信号－ SIG－黒
シールド Shield黄

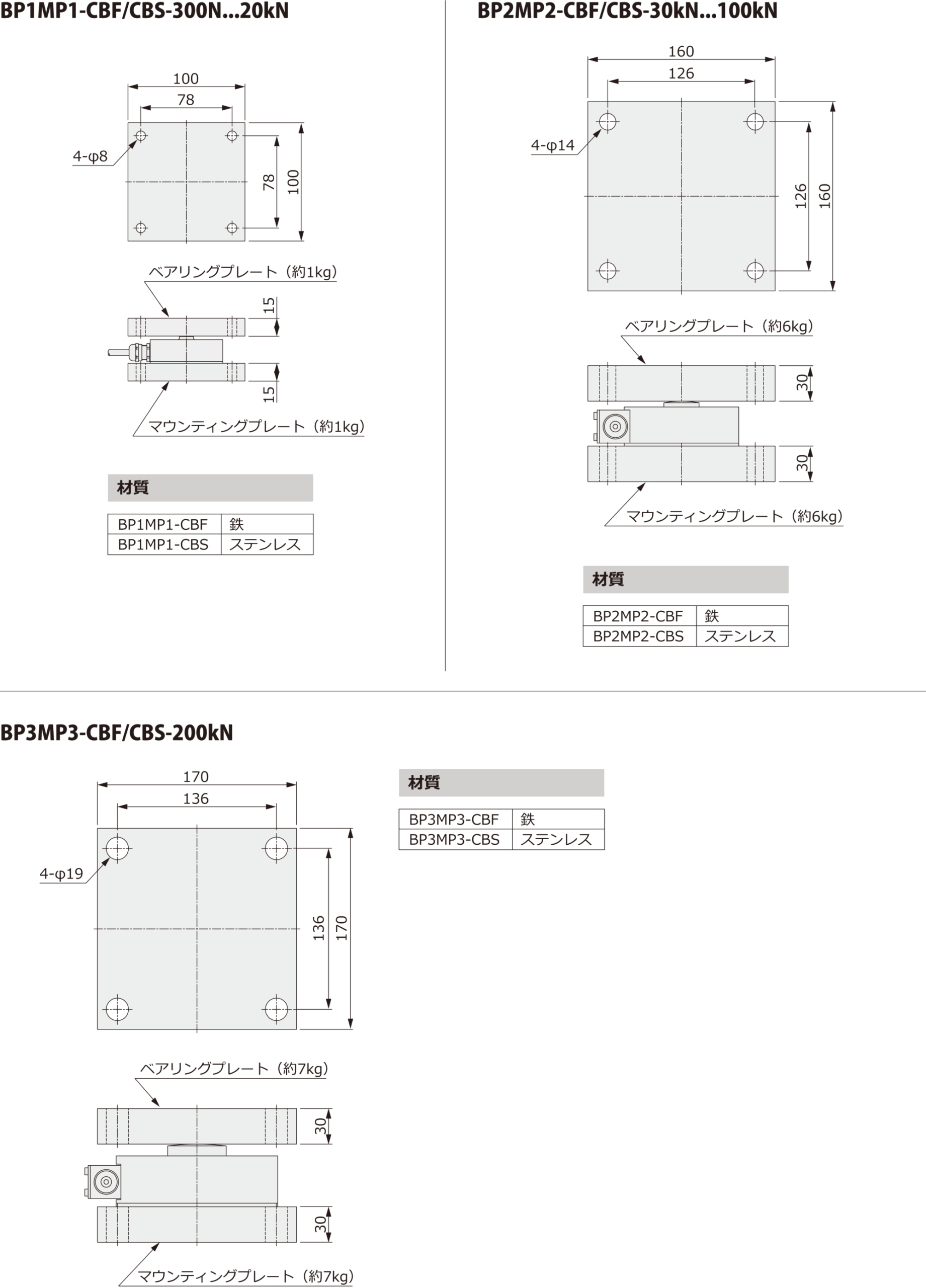

荷重受座

製品カタログ

PDF(日本語)

仕様書

PDF(日本語)

外観図

2D CAD
