製品情報
PRODUCT
※3Dモデルはイメージです

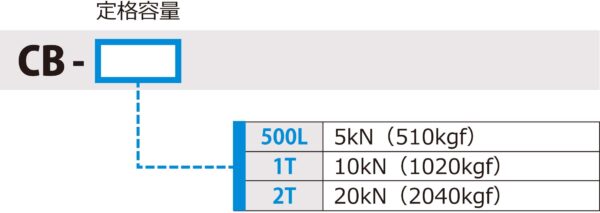

型式

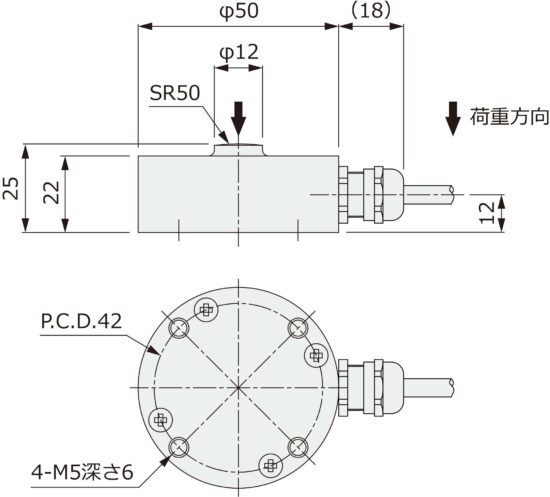

外形寸法
仕様書
スクロールできます→
| 項目 | エレベータ用圧縮ロードセル CB |
|---|---|
| 5kN～20kN | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±1％ |
| 零バランス | ±2.5％R.O. |
| 非直線性 | ±0.5％R.O. |
| ヒステリシス | ±0.5％R.O. |
| 繰り返し性 | ±0.25％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.01％LOAD/℃ |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 120％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 420Ω±40Ω |
| 出力端子間抵抗 | 350Ω±10Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 5m |
| 本体材質 | 特殊合金鋼 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| CB-500L | 0.1mm以下 | 15kHz | 300g |
| CB-1T | 18kHz | ||
| CB-2T | 23kHz |
ケーブル配線色
φ5、4芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
