製品情報
PRODUCT
※3Dモデルはイメージです

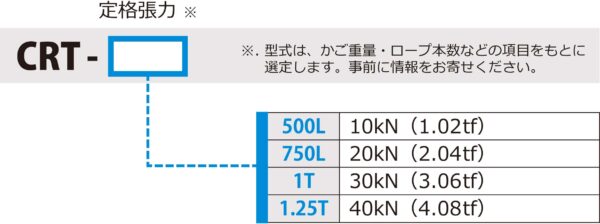

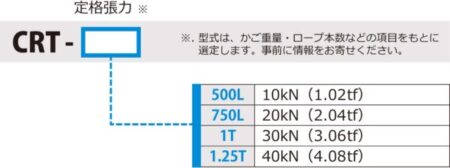

型式

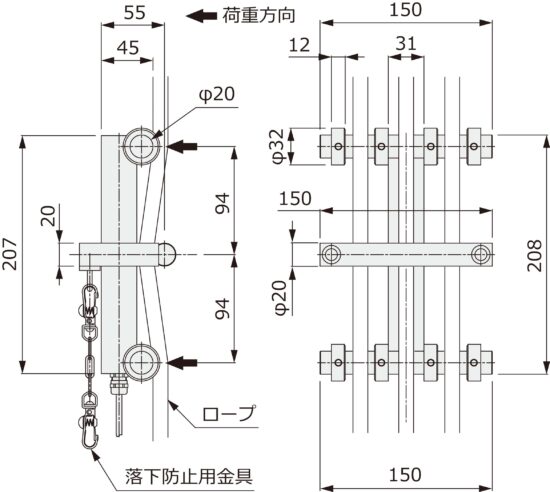

外形寸法
仕様書
スクロールできます→
| 項目 | ロープ張力計測用ロードセル CRT |
|---|---|
| 10kN～40kN | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±20％ |
| 零バランス | ±3％R.O. |
| 非直線性 | ±1％R.O. |
| ヒステリシス | ±1％R.O. |
| 繰り返し性 | ±1％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 400Ω±15Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム |
機械的特性
スクロールできます→
| 型式 | 本体質量（約） |
|---|---|
| CRT-500L | 2.5kg |
| CRT-750L | |
| CRT-1T | |
| CRT-1.25T |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
