| 製品名 | 96×48用指示計収納ボックス |
|---|---|
| 特長 | センサ部とワンタッチコネクタ接続 電源スイッチ付き |
| オプション | ゼロスイッチ、ピークホールドスイッチ アナログ出力、チルトスタンド |
| サイズ | 外形：199mm×245mm 高さ：94mm~108.5mm |
| 付属品 | AC100Vコード、センサ接続用プラグ 指示計は付属しません |
東洋測器株式会社はVPGの日本総代理店です。
製品情報
PRODUCT
ﾏﾙﾁﾌｫｰｽｾﾝｻ
アンプ内蔵6分力計測マルチフォースセンサ
6D-300N-300N-1kN-TMI2
| 精度 | ±0.5%R.O |
|---|---|
| 定格容量 | Fx、Fy：300N Fz：1kN Mx、My、Mz：25N･m |
| サイズ | 外形：65mm×65mm 高さ：33mm |
| 材質 | アルミニウム |
※3Dモデルはイメージです
型式

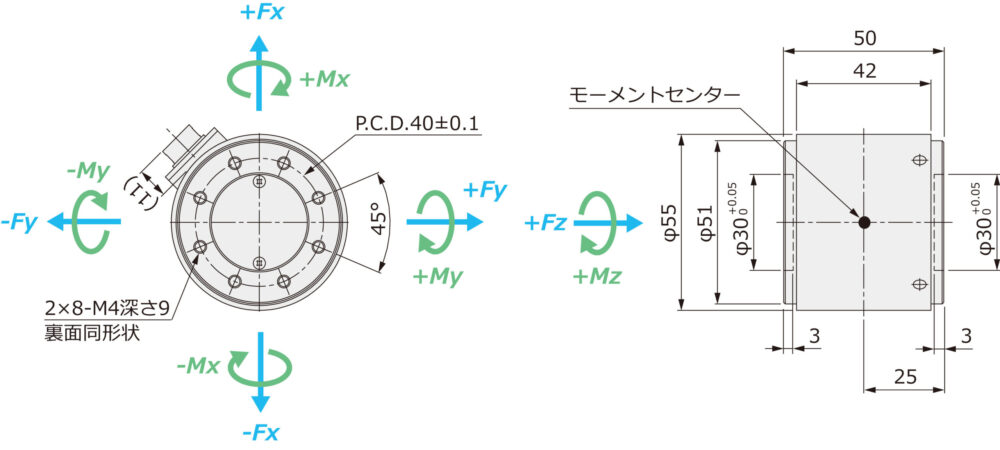

外形寸法
仕様書
スクロールできます→
| 項目 | アンプ内蔵6分力計測マルチフォースセンサ 6D-300N-300N-1kN-TMI2 |
|---|---|
| Fx、Fy：300N Fz：1kN Mx、My、Mz：25N･m | |
| 定格出力 (R.O.) | 約0.5V～約+4.5V（中点+2.5V） |
| 非直線性 | ±0.5％R.O. |
| ヒステリシス | ±0.5％R.O. |
| 干渉度 ※ | ±3％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 入力電源電圧 | +8V～+15V |
| 応答周波数 | 1.6kHz |
| 許容過負荷 | 100％R.C.（電圧出力が飽和するため） |
| 限界過負荷 | 150％R.C. |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～60℃ |
| 付属ケーブル | φ5、8芯シールドケーブル 長さ2m
先端コネクタ HR10A-10P-10P付き （本体レセプタクル HR10A-10R-10S）
|
| 本体材質 | アルミニウム |
| 本体質量 | 約220g |
※ 干渉度は干渉補正係数による補正後の値です。
ケーブル配線色
φ5 8芯シールドケーブル
スクロールできます→
| 電源+ | 1：桃（赤線） |
|---|---|
| GND | 2：桃（黒線） |
| Fx | 3：黄（赤線） |
| Fy | 4：橙（赤線） |
| Fz | 5：白（赤線） |
| Mx | 6：黄（黒線） |
| My | 7：橙（黒線） |
| Mz | 8：白（黒線） |
| シールド |
