用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.5%R.O |
---|---|
定格容量 | Fx、Fy:50N Fz:80N Mx、My、Mz:0.5N・m |

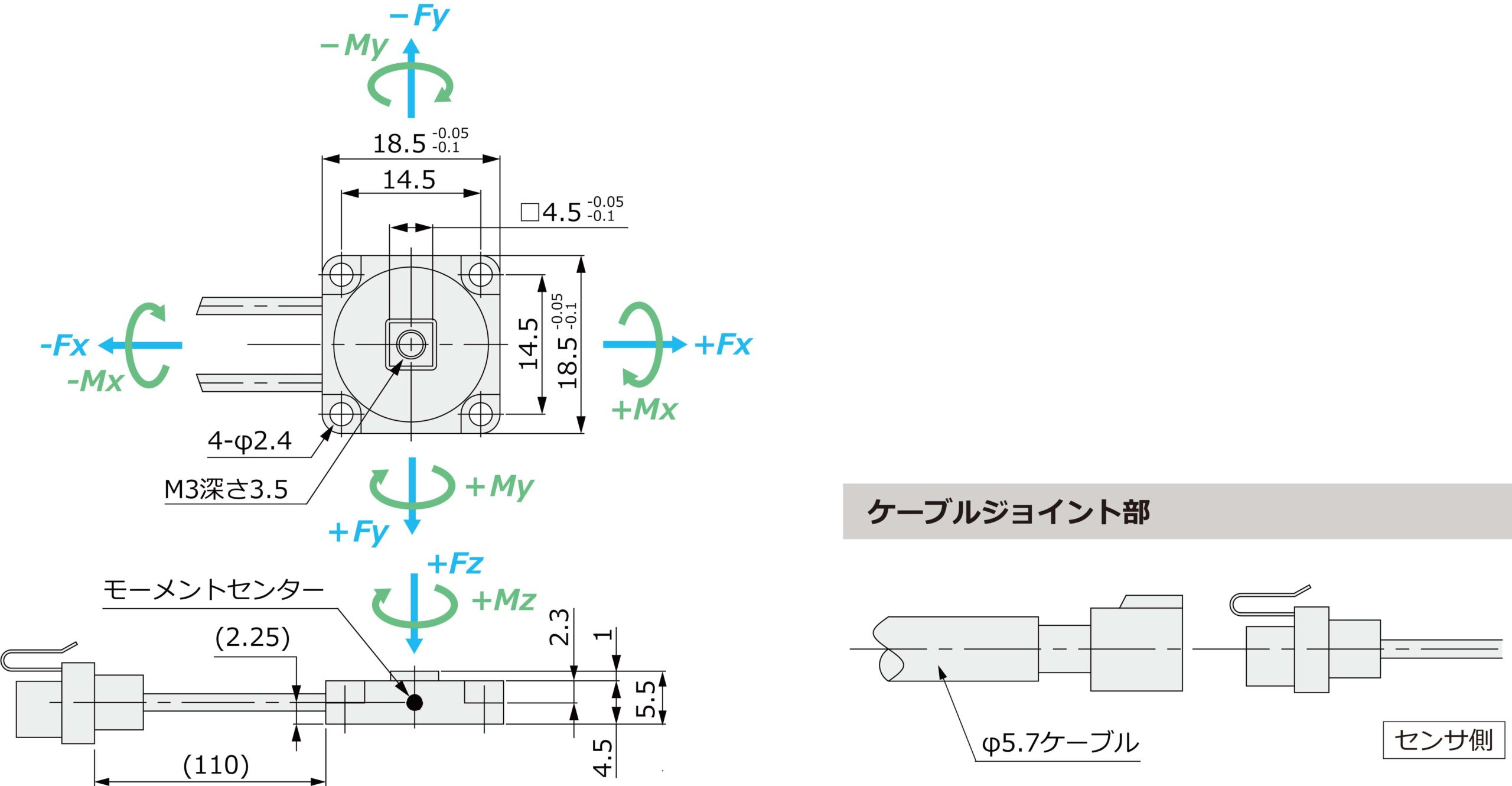

サイズ | 外形:18.5mm×18.5mm 高さ:5.5mm |
材質 | ステンレス |
※3Dモデルはイメージです
スクロールできます→

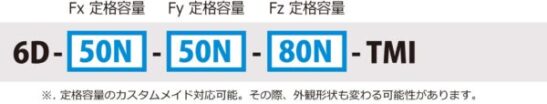

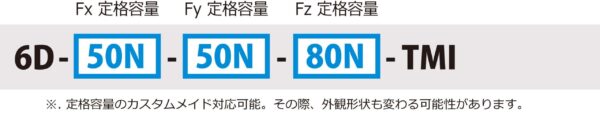

項目 | 6分力計測マルチフォースセンサ 6D-50N-50N-80N-TMI |
---|---|
Fx、Fy:50N Fz:80N Mx、My、Mz:0.5N・m | |
定格出力 (R.O.) | 0.3mV/V~0.6mV/V |
非直線性 | ±0.5%R.O. |
ヒステリシス | ±0.5%R.O. |
干渉度 ※ | ±3%R.O. |
零点の温度影響 | ±0.05%R.O./℃ |
出力の温度影響 | ±0.05%LOAD/℃ |
温度補償範囲 | 0℃~+60℃ |
許容温度範囲 | -10℃~+70℃ |
許容過負荷 | 120%R.C. |
限界過負荷 | 150%R.C. |
印加電圧 | 2V |
入力端子間抵抗 | 120Ω~240Ω |
出力端子間抵抗 | 120Ω~240Ω |
絶縁抵抗 | 1000MΩ(B/E DC50V)以上 |
ケーブルタイプ | φ5.7、16芯シールドケーブル AWG28 先端柳線 |
ケーブル長 | 2m |
本体材質 | ステンレス |
本体質量 | 約6g |
固有振動数 | 約21kHz |
※ 干渉度は干渉補正係数による補正後の値です。
注)本製品は動ひずみ測定器が必要となります。測定器の使用に関してはご相談ください。
スクロールできます→
F系 印加電圧+ EXC+ | 桃(赤線1) |
---|---|
F系 印加電圧- EXC- | 桃(黒線1) |
Fx:出力信号+ SIG+ | 橙(赤線1) |
Fx:出力信号- SIG- | 橙(黒線1) |
Fy:出力信号+ SIG+ | 白(赤線1) |
Fy:出力信号- SIG- | 白(黒線1) |
Fz:出力信号+ SIG+ | 灰(赤線1) |
Fz:出力信号- SIG- | 灰(黒線1) |
M系 印加電圧+ EXC+ | 黄(赤線1) |
M系 印加電圧+ EXC- | 黄(黒線1) |
Mx:出力信号+ SIG+ | 橙(黒線2) |
Mx:出力信号- SIG- | 橙(赤線2) |
My:出力信号+ SIG+ | 白(赤線2) |
My:出力信号- SIG- | 白(黒線2) |
Mz:出力信号+ SIG+ | 灰(黒線2) |
Mz:出力信号- SIG- | 灰(黒線2) |
シールド |
