デジタル指示計

デジタル指示計　DLS-5036

グレードスタンダードモデル
ｻﾝﾌﾟﾘﾝｸﾞ2000回/秒
サイズDIN96mm×48mm
ｵﾌﾟｼｮﾝ各種アナログ出力
シリアル出力対応
この製品について問合わせる
この製品について問合わせる

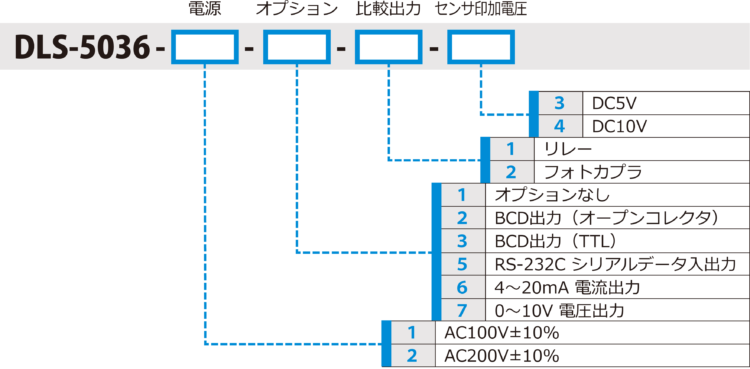

型式

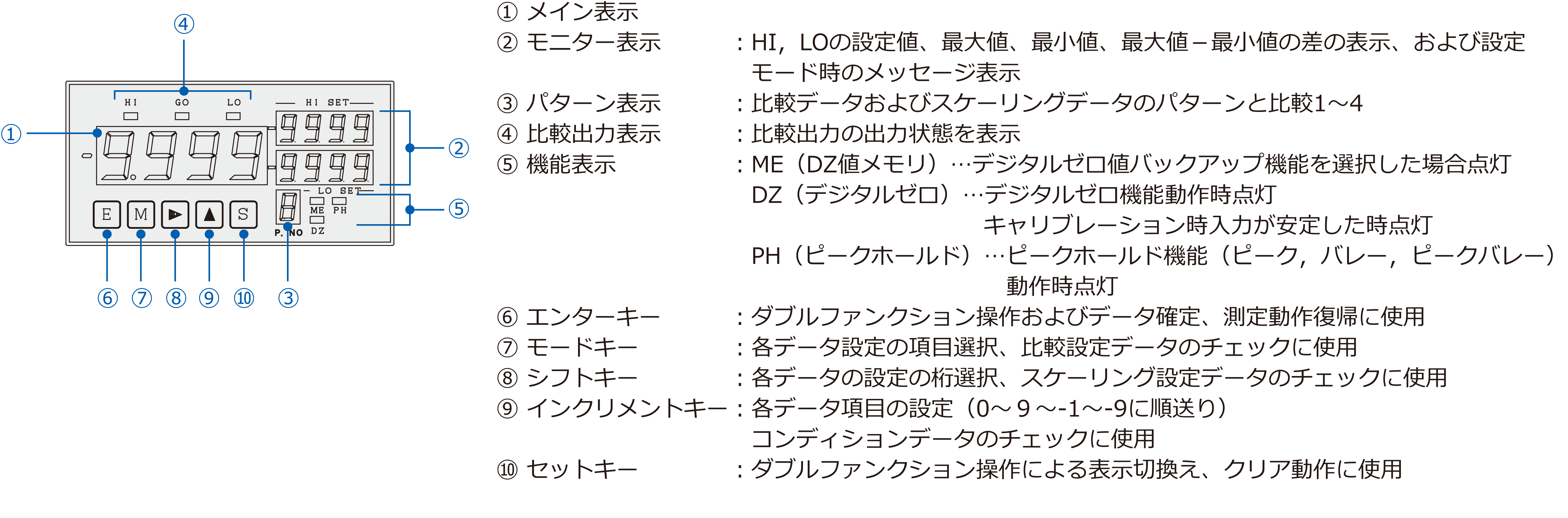

フロントパネル表示およびキー操作説明

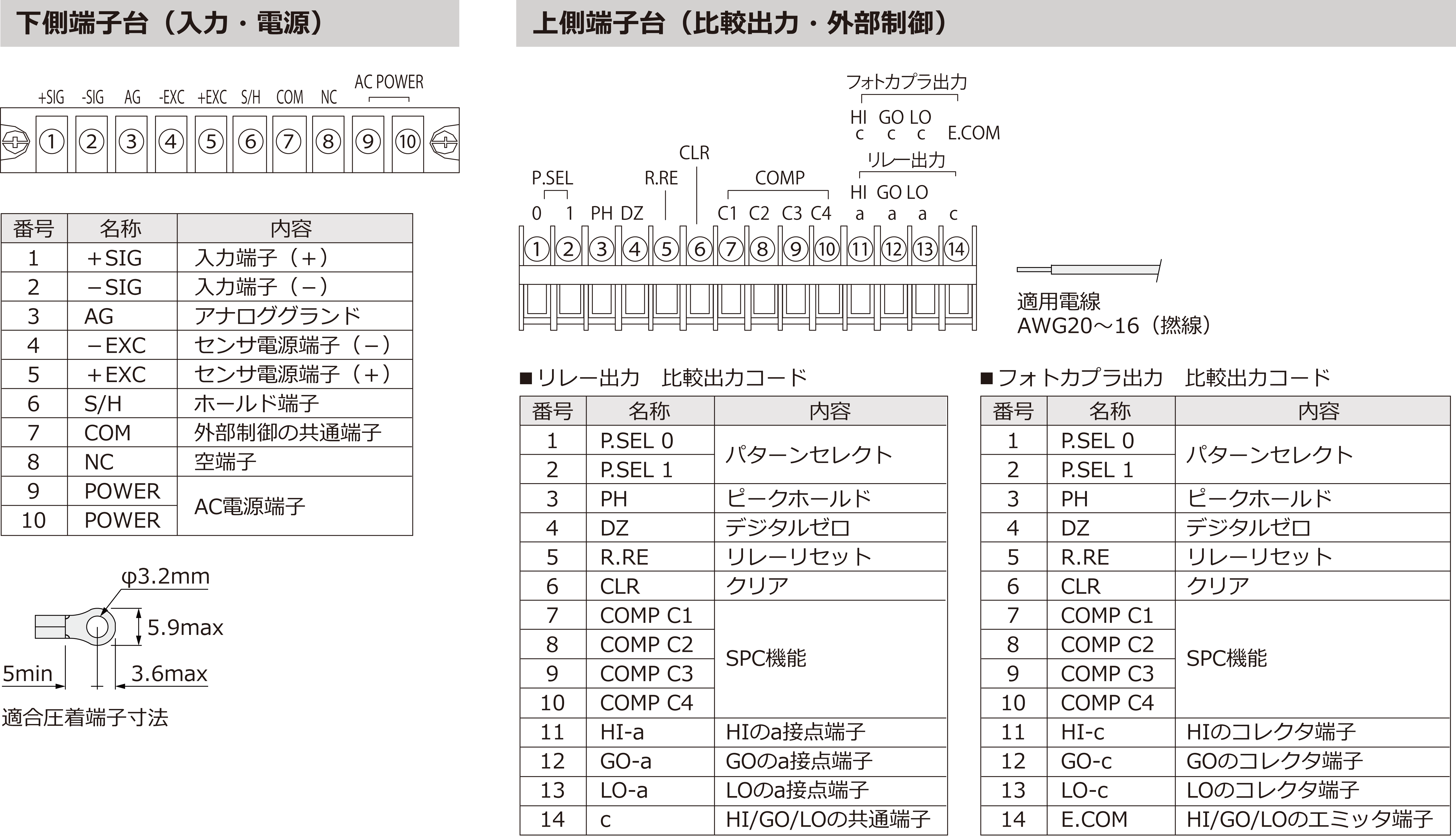

配線接続

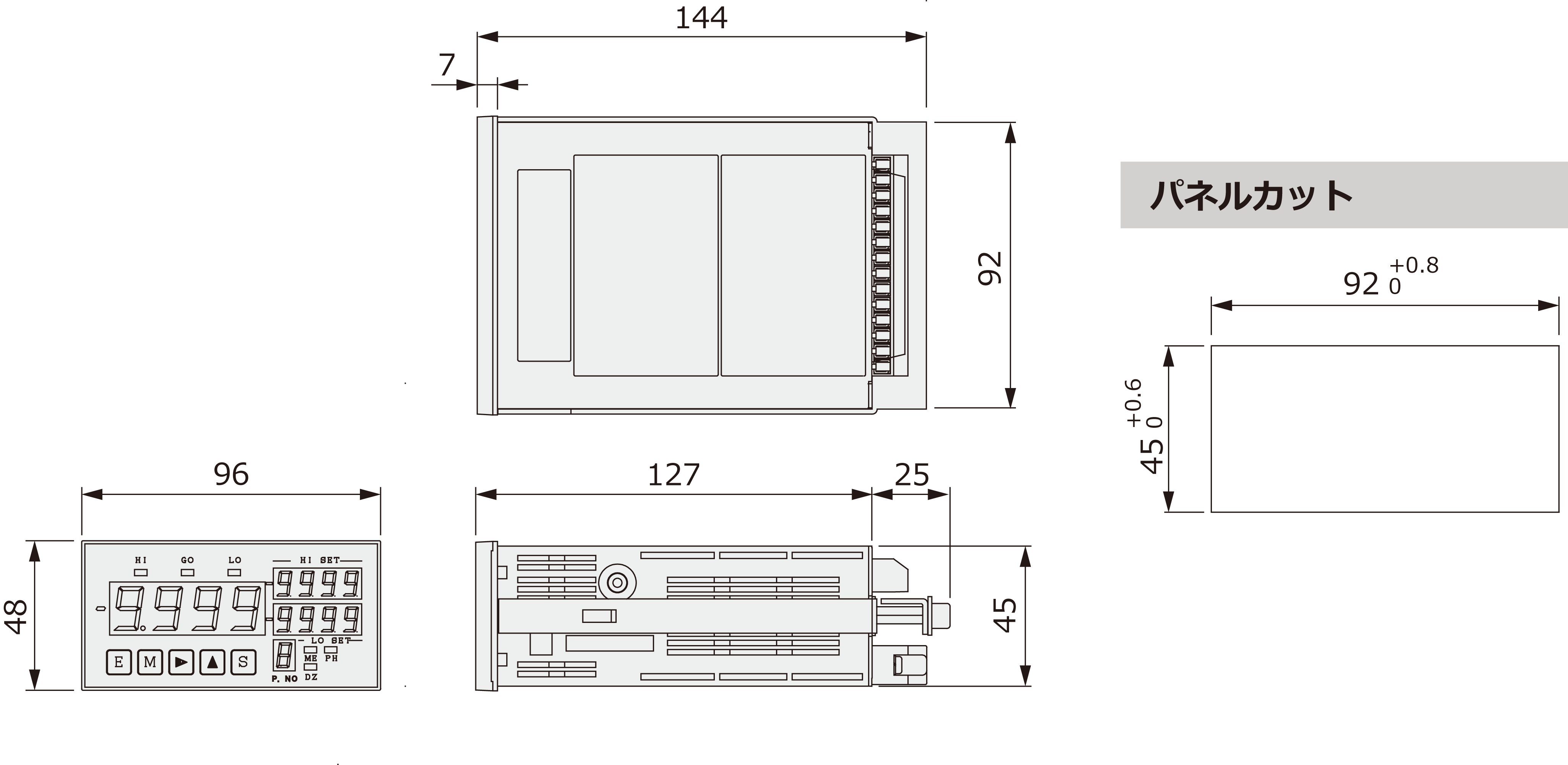

外形寸法

A/D変換部

スクロールできます→

入力感度0.5μV/Digit以上（印加電圧5V時）1.0μV/Digit以上（印加電圧10V時）
非直線性±0.15％F.S.±1Digit
温度特性零点：±0.01％F.S./℃　感度：±0.01％Reading/℃
印加電圧DC5V±10％,　60mA
DC10V±10％,　30mA
入力範囲-0.3mV/V ～ 3.0mV/V
零点調整-0.3mV/V ～ 2.0mV/V
感度調整1.0mV/V ～ 3.0mV/V

表示部

スクロールできます→

計量値表示メイン：LED7セグメント4桁,　文字高さ14.2mm,　赤色
サブ：LED7セグメント,　文字高さ8mm,　緑色
計量表示表示範囲：0 ～ ±9999（ゼロサプレス表示）
表示分解能：1/9999
小数点任意桁に設定可能（無し,　0.0,　0.00,　0.000）
オーバー表示9999表示の点滅　入力信号が-0.3mV/V以下と3.0mV/V以上。
サンプリング周期2000回/秒

I/O変換部

スクロールできます→

操作スイッチ5キー　キースイッチ
外部指令入力（4bit）ホールド、スタート、デジタルゼロ、ピークホールド、バレーホールド、ピークバレーホールド、パターンセレクト
リレーリセット、クリア、比較端子
制御用出力出力信号：リレー接点出力またはNPN型フォトカプラ　出力HI、GO、LO 各1a接点
接点容量：リレー接点…DC28V, 1A（負荷抵抗）　AC120V, 0.5A（負荷抵抗）
　　　　　NPN型フォトカプラ…30V max, 20mA max　出力飽和電圧20mA時1.2V以下

アナログ出力・・・オプション（OP-6、OP-7）

スクロールできます→

出力信号表示値に連動したD/Aアイソレート出力、スケーリング機能
4～20mA（負荷抵抗：0～270Ω）・・・OP-6
0～10V （負荷抵抗：10kΩ以上）・・・OP-7
分解能14bit相当
非直線性±0.5％F.S.
温度特性零点・感度共に±0.02％F.S./℃

RS-232C・・・オプション（OP-3）

スクロールできます→

通信規格RS-232C規格準拠（アイソレート出力）
通信方式調歩同期（非同期）式・全二重
通信速度2400/4800/9600/19200 bps
伝送プロトコルデータビット：7bit、ストップビット：1bit、パリティ：EVEN、データ：ASCIIコード

総合

スクロールできます→

停電対策各設定データは不揮発性メモリに書き込み（10年間保持。書き込み回数約10万回保証）
使用温湿度範囲0～50℃、35～85％RH以下（結露なきこと）
保存温湿度範囲-10～70℃、60％RH以下（結露なきこと）
電源電圧AC100V±10％、AC200V±10％（50/60Hz）
消費電力7VA typ（AC100V時）
取付方法パネルマウント
本体質量約550g
搭載機能ゼロトラッキング、デジタルフィルタ、キー操作プロテクト、表示ホールド、コンパレータ、SPC機能
ピークホールド、等価入力校正、デジタルゼロ、パターンセレクト、
（アナログ出力スケーリング、RS-232C、BCD出力・・・オプション搭載時）
カレントループ出力、モーションディテクト、等価入力校正
