ロードセルアンプ
ロードセルアンプ LA-1031A
| 特長 | リモートセンシング機能 アナログオートゼロ機能 センサ印加電圧選択可能 |
|---|---|
| ｱﾅﾛｸﾞ出力 | 4～20mA、0～±10V出力 |
| サイズ | 外形：140mm×55mm 高さ：112mm |
| ｵﾌﾟｼｮﾝ | 電源選択可能 |

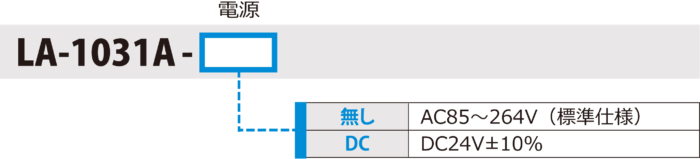

型式

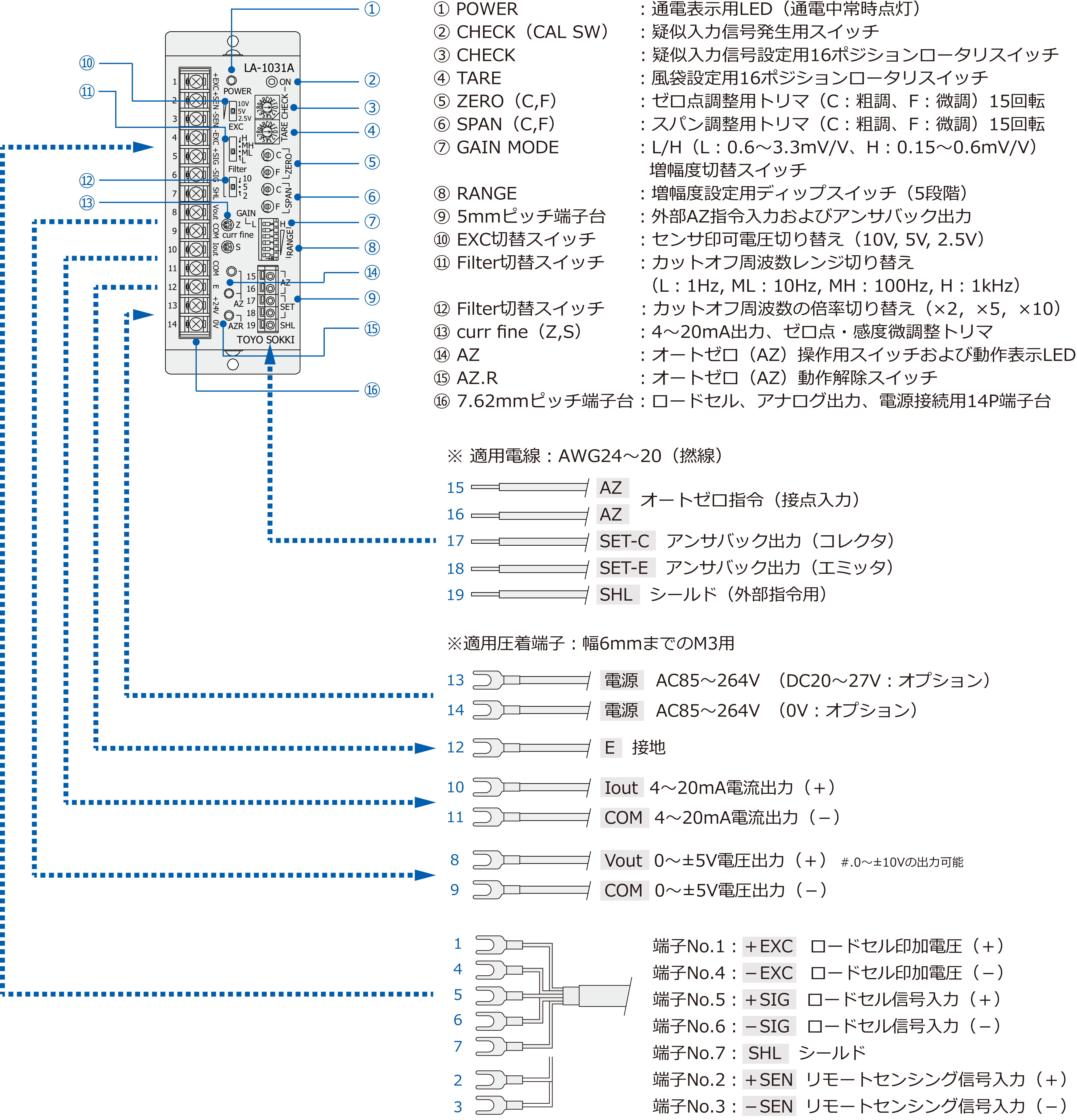

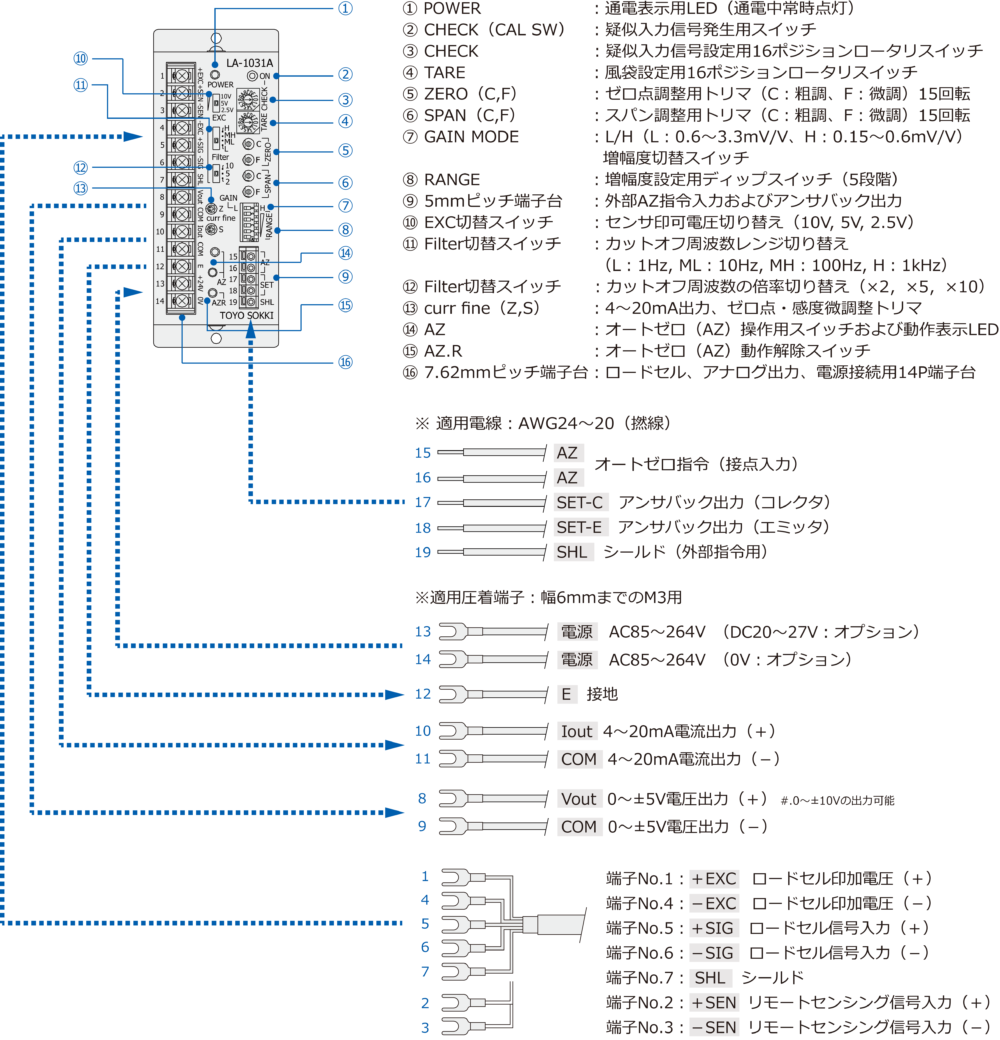

フロントパネル表示および配線接続

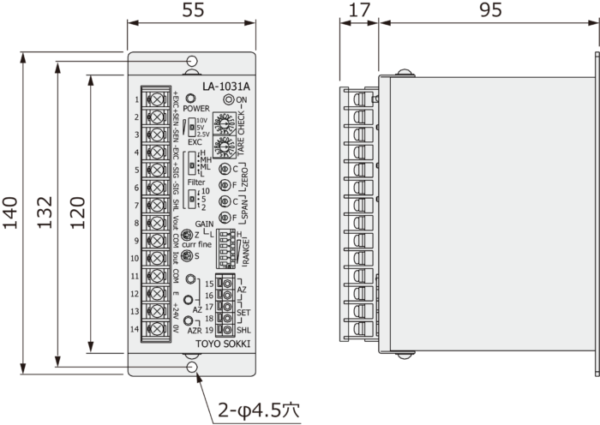

外形寸法
仕様
印加電圧部
スクロールできます→
| 印加電圧 | DC10V±5％、DC5V±5％、DC2.5V±5％（EXC切替スイッチによる選択） |
|---|---|
| 接続可能センサ数 | 350Ωロードセル4点を接続可能 |
| 電圧降下補償 | リモートセンシング機能 電源印加用ケーブル抵抗値が往復で20Ω以下（AWG24×100m相当） |
増幅部
スクロールできます→
| 入力範囲 | ±3.3mV/V（風袋量と計測重量の合計） |
|---|---|
| 初期風袋消去 | 0～2.25mV/V（16ポジションロータリースイッチにより約0.15mV/Vステップで設定可能） |
| ゼロ点調整 | 多回転トリマ調整（粗調+微調：各15回転）約±0.2mV/V |
| オートゼロ範囲 | ±2.0V 風袋消去およびゼロ点調整後の電圧出力が上記範囲時、アナログオートゼロ【AZ】機能により、出力を0Vに補正可能。 本体【AZ】キースイッチ操作または外部【AZ】接点指令によりAZセット動作を行う。 本体【AZ.R】キースイッチ操作によりオートゼロリセットとなる。 |
| 感度調整 | 増幅度可変範囲：×3333～×151（EXC=5Vはこの数値の2倍、EXC=2.5Vの場合は4倍） スパン量0.15～3.3mV/Vの範囲で0～5Vまたは4～20mAに設定が可能。（0.6mV/V以上であれば0～10V設定が可能） 基準感度：EXC=10V、0～1.0mV/Vにて0～5Vまたは4～20mA出力、Gain=500倍 GAIN MODE：2段階（H/Lスイッチ切替） H（0.15～0.6mV/V） L（0.6～3.3mV/V） RANGE ：5段階（スイッチ切替） SPAN ：多回転トリマ調整（粗調+微調：各15回転） |
| 電圧出力 | 0～±5V（負荷抵抗2kΩ以上） 両極性出力。電圧出力のみ使用する場合±0.6mV/V以上のスパン量があれば0～±10V出力が可能 |
| 電流出力 | 4～20mA（負荷抵抗510Ω以下）（電圧出力0～5Vに対応して4～20ｍAを出力） |
| 出力の同時使用 | 電圧出力と電流出力は同時使用可能。ただしZERO、SPANトリマが共通のため、一方はV/I変換精度±12dB/oct.ローパスフィルタ。 （ベース金具裏側の単回転トリマにより4～20mAのZERO、SPAN微調整が可能） |
| 非直線性 | ±0.05%F.S.（EXC=2.5V時±0.1%F.S.） |
| フィルタ特性 | fc=約2Hz～7kHz間に於いて任意の12点を選択可能（フロントパネルスイッチ選択）-12dB/oct.ローパスフィルタ レンジ切替スイッチ：L、ML、MH、Hの4種類 倍率切替スイッチ：×2、×5、×10の3種類 |
| 温度係数 | 零点：±0.005%F.S./℃typ（基準感度において、EXC=5Vはこの数値の2倍、EXC=2.5Vは4倍） 感度：±0.005%F.S./℃typ（EXC=2.5V時±0.01%F.S./℃typ） |
| チェック機能 | CHECKスイッチをONにすることにより疑似入力信号の発生が可能。その時の入力信号に加算される。 約0.15mV/Vステップにて約2.25mV/Vまで設定可能（温度係数：25ppm/℃max） |
| 操作スイッチ | ペンタッチ操作2キ－スイッチ【AZ】オートゼロ操作【AZ.R】オートゼロリセット操作 |
| 外部指令入力 | 1bit（AZ）ワンショットメーク接点（パルス幅0.2s） |
| 制御用出力 | 1bit（SET）オープンコレクタ負論理出力、1bit 1コモン（フォトカプラ絶縁、NPNトランジスタ） 信号出力時エミッタ～コネクタ間ON 定格：DC30V、30mA（抵抗負荷） コレクタ・エミッタ間飽和電圧：1.2V以下 東芝製フォトカプラTLP127または相当品使用 |
総合
スクロールできます→
| 電源安定度 | ±0.02F.S.（電源電圧変動±10%以内において） |
|---|---|
| 電源電圧 | AC85～264V、50/60Hz：標準仕様 DC24V（DC20～27V）：オプション |
| 消費電力 | 0.6A typ（AC100V）、0.4A typ（AC200V）、0.5A typ（DC24V） （電源投入時の突入電流に対し、供給電源は2～3倍程度の余裕が必要） |
| 使用温度・湿度範囲 | 0～+40℃、20～85%RH 結露なきこと |
| 保存温度・湿度範囲 | -20～+60℃、20～85%RH 結露なきこと |
| 質量 | 約0.7kg |
| 取付方法 | ウォールマウント方式 |
