デジタル指示計

レベルモニタ　DLS-5033A

グレードスタンダードモデル
特長薄型設計
5点コンパレータ機能搭載
サイズ外形：150mm×60mm
高さ：44.3mm
ｵﾌﾟｼｮﾝ4～20mA、0～10V、RS-232C、
カレントループシリアル出力
この製品について問合わせる
この製品について問合わせる

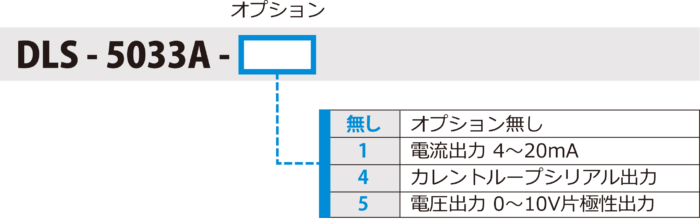

型式

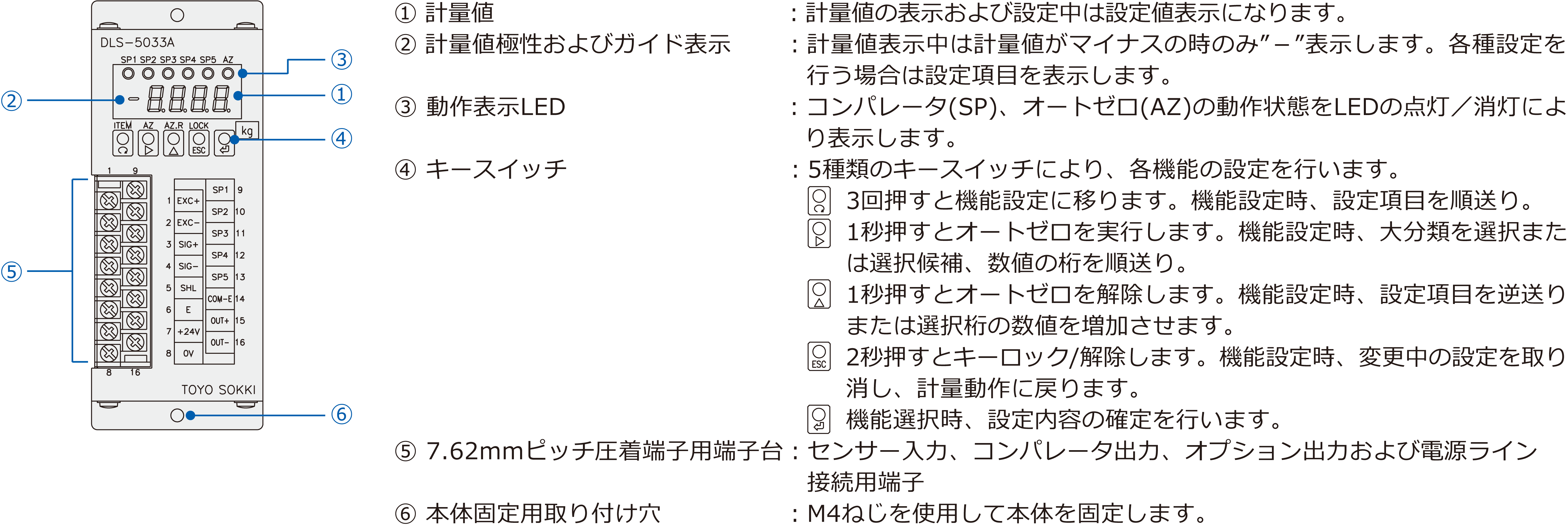

フロントパネル表示およびキー操作説明

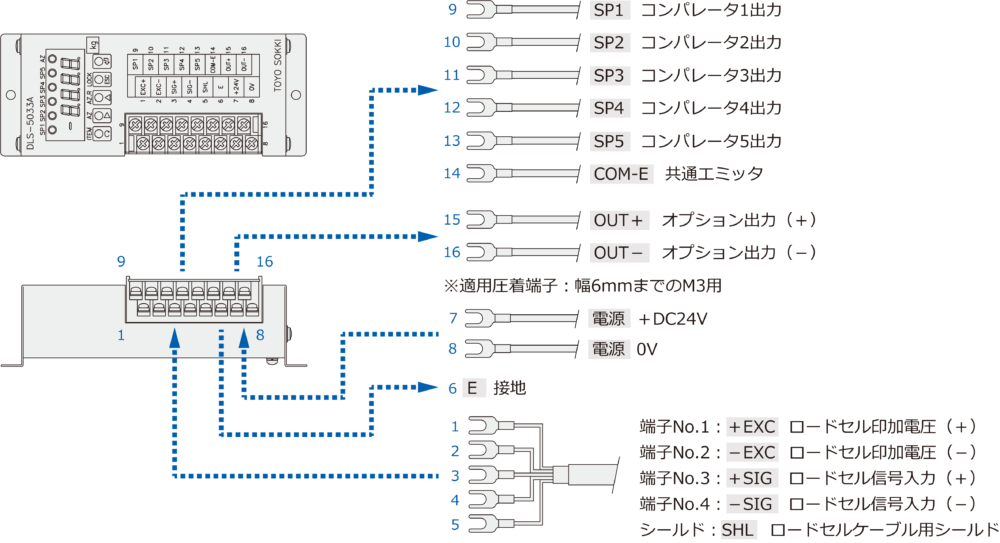

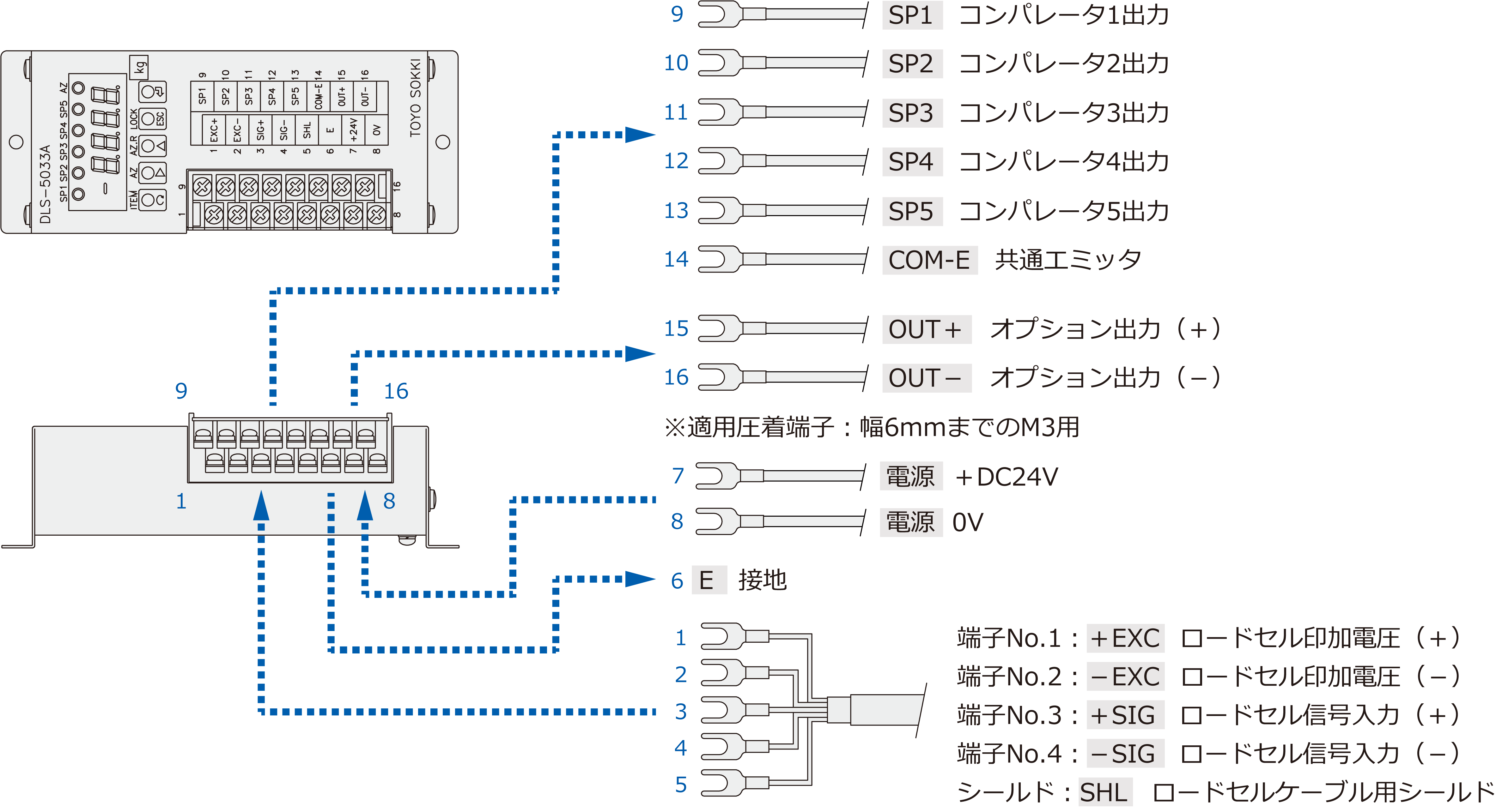

配線接続

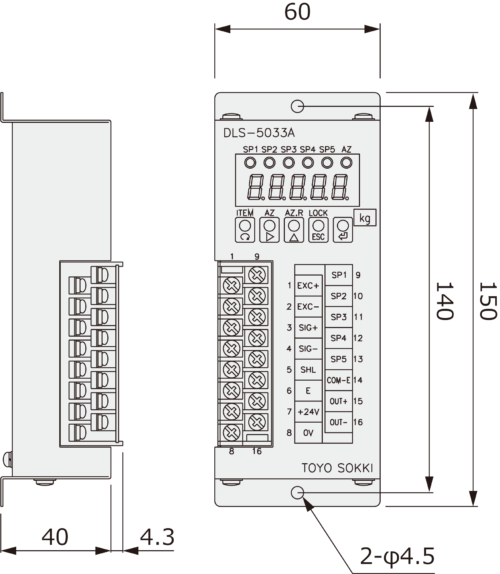

外形寸法

A/D変換部

スクロールできます→

入力感度0.5μV/Digit以上　
1.0mV/V入力時 最大表示分解能：1/9999　0.5mV/V入力時 最大表示分解能：1/5000
非直線性±0.03％F.S.±1カウント
温度特性零点：±0.005％F.S./℃typ（入力感度：1.0mV/Vにおいて）
感度：±0.001％ Reading/℃typ
周波数特性約1Hz（-3dB）（デジタルフィルタ設定DF=8、AV=4において）
セトリング時間約1秒　※出荷時設定DF=8、AV=4において
ロードセル電源DC5V±5％,　60mA（350Ω型ロードセル4台接続可能）
零点調整-2.8～2.8mV/Vの入力信号範囲にて調整可能（キー操作による）
感度調整-3.0～3.0mV/Vのスパン量にて調整可能（キー操作による）※初期風袋値と最大計量値の合計が±3.3mV/Vを超えないこと　
校正方法実負荷校正または等価入力校正

表示部

スクロールできます→

計量値表示素子7セグメント4桁、赤色、文字高さ8mm
計量値表示範囲±9999（ゼロサプレス）
小数点任意桁に設定可能（無し、0.0、0.00、0.000）
オーバー表示全桁点滅。入力信号が-3.3mV/V以下と3.3mV/V以上、または表示値が4桁を超える場合はオーバー表示を行う
表示kg、t、N、kN、N･m、kN･m、kPa、MPa、mm、%　添付シール貼付による

I/O変換部

スクロールできます→

サンプリング周期60msec.（16.7回/秒）
動作表示素子LED、赤色、6個
動作表示内容SP（Set Point）1、SP2、SP3、SP4、SP5、AZ（オートゼロ）
操作スイッチペンタッチ式5キー：ITEM、NEXT（AZ）、UP（AZ.R）、ESC、ENTER
制御用出力オープンコレクタ負論理出力、5bit 1コモン　フォトカプラ絶縁、NPNトランジスタ
信号出力時エミッタ～コレクタ間ON　定格：DC30V、30mA（抵抗負荷）
エミッタ～コレクタ間飽和電圧：1.2V以下（東芝製TLP127相当品）
オプション出力OP-1：4～20mAアナログ出力
OP-5：0～10Vアナログ出力
OP-4：カレントループシリアル出力

総合

スクロールできます→

停電対策各設定データは不揮発性メモリに書き込み（最大100万回）
電源電圧DC24V±10％
消費電流0.5A typ
使用温度・湿度範囲-10～+40℃、20～85％RH（結露なきこと）
取付方法ウォールマウント型（本体2-φ4.5を使用して固定）
質量約1kg
搭載機能オートゼロ、プリセット風袋引き、ゼロトラッキング、スケールディビジョン、デジタルフィルタ、キーロック
キャルロック、コンパレータ、シリアル出力（オプション）、アナログ出力スケーリング（オプション）
