ロードセル
シングルポイントロードセル 1002
| 精度 | ±0.1%R.O. |
|---|---|
| 定格容量 | 0.5kgf～20kgf |
| サイズ | 外形：80mm×12.6mm 高さ：12.6mm |
| 材質 | アルミニウム |
※3Dモデルはイメージです

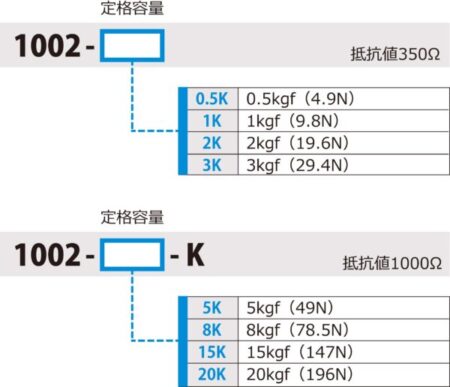

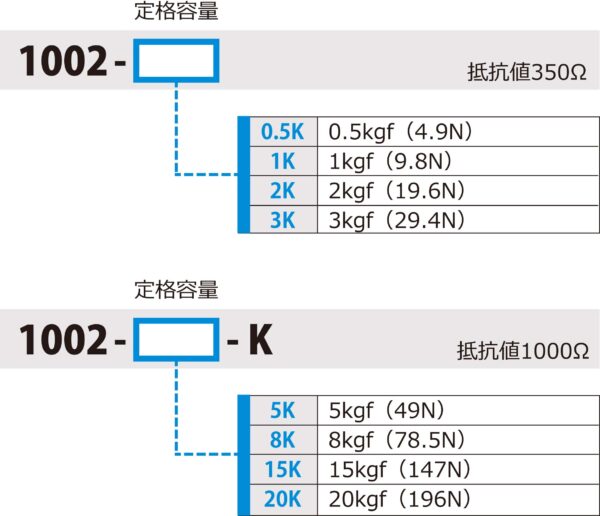

型式

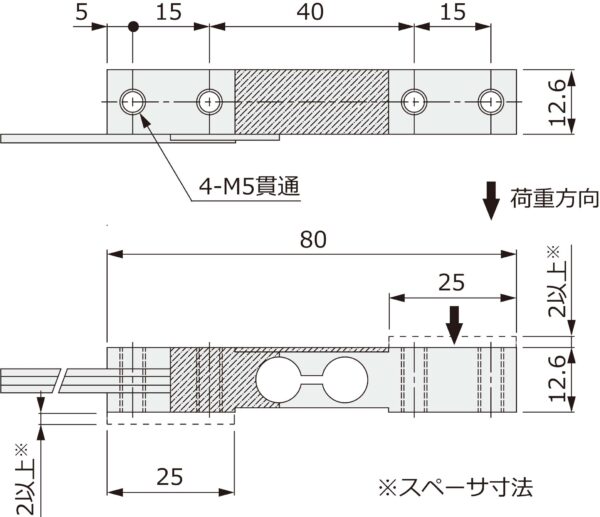

外形寸法
仕様書
スクロールできます→
| 項目 | シングルポイントロードセル 1002 |
|---|---|
| 3kgf～200kgf | |
| 定格出力 (R.O.) | 0.5mV/V【1002-0.5K～5K】
1.5mV/V【1002-5K～15K-K】 2.0mV/V【1002-20K-K】 |
| 定格出力誤差 | ±10％ |
| 零バランス | ±10％R.O. |
| 30分後の零点回復 | ±0.05％LOAD |
| 総合精度 | ±0.1％R.O. |
| 偏心荷重誤差 | ±0.16％LOAD/cm |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 350Ω±50Ω 1000Ω±50Ω【1002-K】 |
| 出力端子間抵抗 | 350Ω±50Ω 1000Ω±50Ω【1002-K】 |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | 4本バラ線 AWG29 |
| ケーブル長 | 0.25m |
| 本体材質 | アルミニウム |
| 保護構造 | IP66 |
| 最大積載面寸法 | 200mm×200mm |
| 推奨締付けトルク | 2N･m |
| 本体質量 | 約30g |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
4本バラ線
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 白 |
