ロードセル
引張圧縮両用ロードセル 619
| 精度 | ±0.03%R.O. |
|---|---|
| 定格容量 | 1.5tf～5tf |
| サイズ | 外形：70～100mm×32～45mm 高さ：90～120mm |
| 材質 | 特殊合金鋼 |
※3Dモデルはイメージです

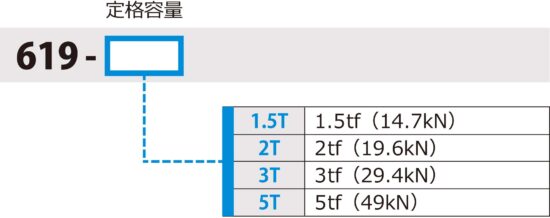

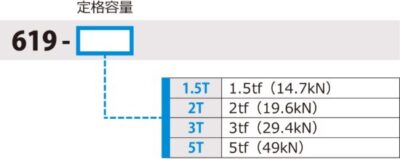

型式

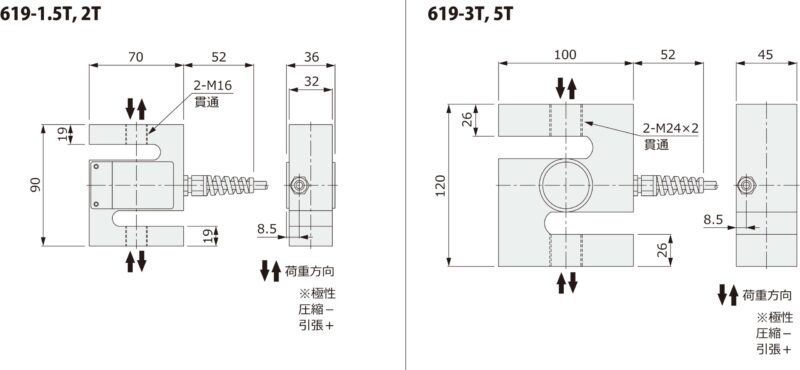

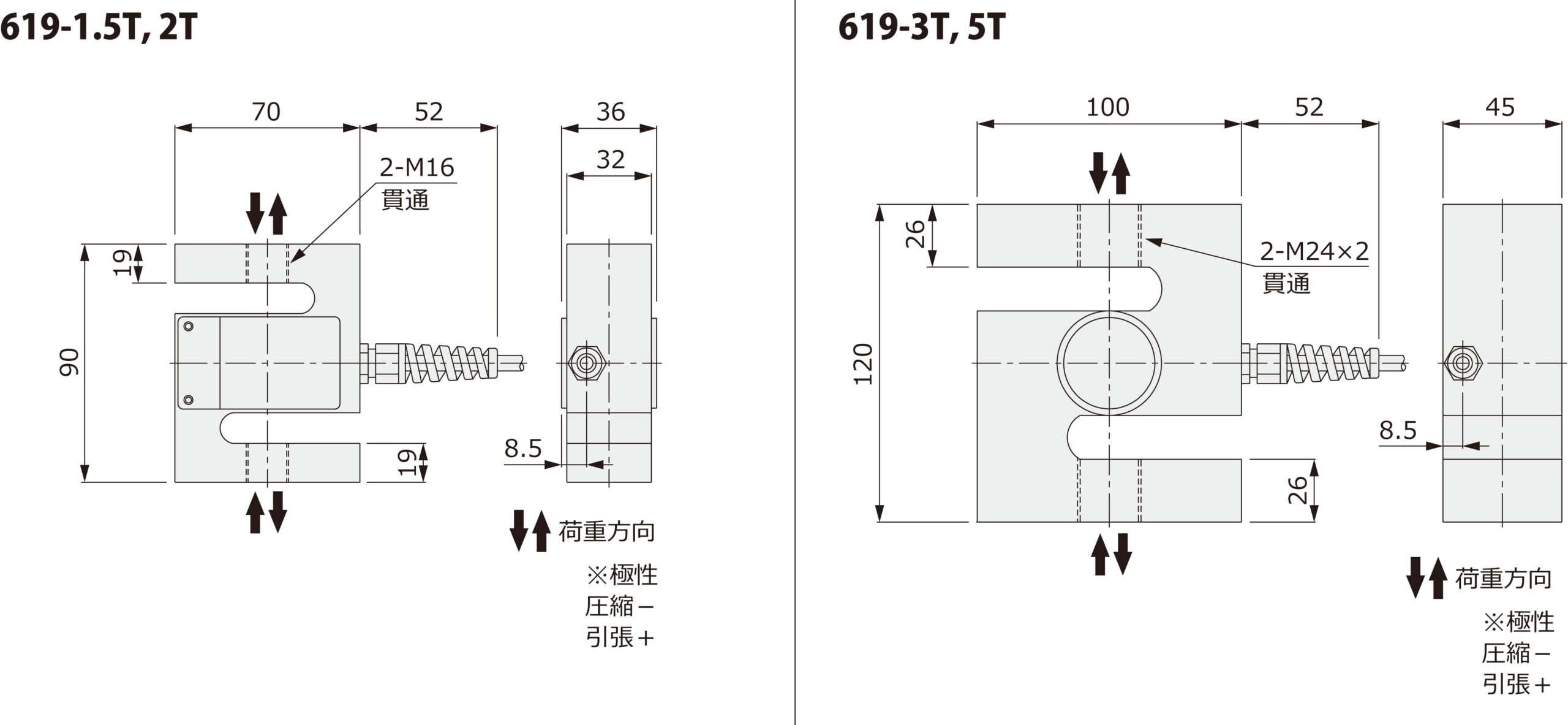

外形寸法
仕様書
スクロールできます→
| 項目 | 引張圧縮両用ロードセル 619 |
|---|---|
| 1.5tf～5tf | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±1％ |
| 零バランス | ±10％R.O. |
| 30分後の零点回復 | ±0.03％LOAD |
| 総合精度 | ±0.03％R.O. |
| 零点の温度影響 | ±0.006％R.O./℃ |
| 出力の温度影響 | ±0.0014％LOAD/℃ |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -30℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 380Ω±20Ω |
| 出力端子間抵抗 | 350Ω±3Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 5m |
| 本体材質 | 特殊合金鋼 |
| 保護構造 | IP67 |
| 本体質量 | 約1.1kg【1.5T、2T】
約3.3kg【3T、5T】 |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 緑 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 赤 |
| 出力信号－ SIG－ | 白 |
| リモートセンシング＋ SEN＋ | 青 |
| リモートセンシング－ SEN－ | 茶 |
| シールド Shield |
