ロードセル
シングルポイントロードセル 1004
| 精度 | ±0.01%R.O. |
|---|---|
| 定格容量 | 0.3kgf～3kgf |
| サイズ | 外形：110mm×10mm 高さ：33mm |
| 材質 | アルミニウム |
※3Dモデルはイメージです

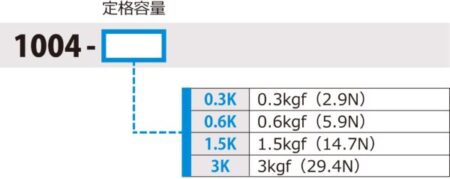

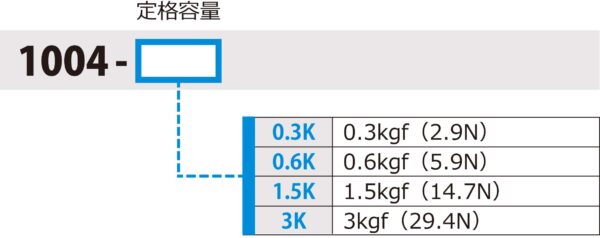

型式

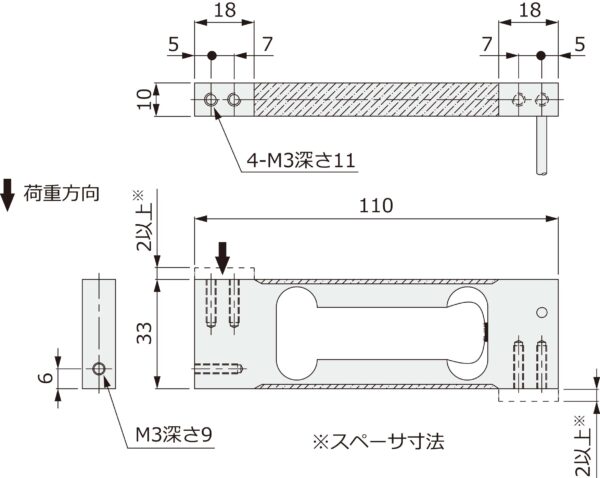

外形寸法
仕様書
スクロールできます→
| 項目 | シングルポイントロードセル 1004 |
|---|---|
| 0.3kgf～3kgf | |
| 定格出力 (R.O.) | 0.9mV/V |
| 定格出力誤差 | ±10％ |
| 零バランス | ±5％R.O. |
| 30分後の零点回復 | ±0.01％LOAD |
| 総合精度 | ±0.01％R.O. |
| 零点の温度影響 | ±0.004％R.O./℃ |
| 出力の温度影響 | ±0.002％LOAD/℃ |
| 偏心荷重誤差 | ±0.0033％R.C./cm |
| 温度補償範囲 | +5℃～+45℃ |
| 許容温度範囲 | -30℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 250％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 415Ω±20Ω |
| 出力端子間抵抗 | 350Ω±3Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ3、4芯シールドケーブル 先端柳線 AWG28 |
| ケーブル長 | 0.4m |
| 本体材質 | アルミニウム |
| 保護構造 | IP66 |
| 最大積載面寸法 | 200mm×200mm |
| 推奨締付けトルク | 2N･m |
| 本体質量 | 約60g |
| 定格たわみ量 | 0.4mm以下 |
ケーブル配線色
φ3、4芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 緑 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 赤 |
| 出力信号－ SIG－ | 白 |
| シールド Shield | シールド |
