用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.5%R.O. |
---|---|
定格容量 | Fx,Fy:50N Fz:100N Mx,My,Mz:0.5N・m |
サイズ | 外形:□72mm 高さ:28mm |
材質 | アルミニウム |
業種 | 研究機関 |
用途 | 実験など |
仕様
型式 : 6D-50N-50N-100N
定格容量 : Fx,Fy: 50N Fz : 100N Mx,My,Mz:0.5N・m
定格出力 : Fx,Fy,Fz: 約1mV/V Mx,My:約0.3mV/V Mz:約0.2mV/V
非直線性 : ±0.5%R.O.
ヒステリシス : ±0.5%R.O.
干渉度 : ±3%R.O.
推奨印加電圧 : 5V
許容過負荷 : F:150%R.C. M:150%R.C.
ケーブル : φ7.2、12芯シールドケーブル
外形寸法

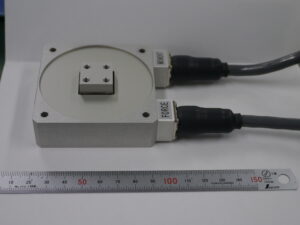

写真
設計者からの声
当社のなかでは低レンジのマルチフォースセンサとなります。
実績の製品は出力がmV/Vですが、アンプ内蔵【0.5V~4.5V(中点2.5V)】にすることができます。
その他の改造等、柔軟に対応します。
