マルチフォースセンサ

3分力ロードセル
3D-300N-300N-1kN

精度±0.3%R.O.
定格容量Fx,Fy：300N　Fz：1kN
サイズ外形：□78mm　高さ：33mm
材質アルミニウム
業種試験機製造
用途試験装置など

仕様

型式　　　　　：　3D-300N-300N-1kN

定格容量　　　：　Fx,Fy: 300N　Fz : 1kN

定格出力　　　：　Fx,Fy:約0.4mV/V　Fz:約0.3mV/V

非直線性　　　：　±0.3%R.O.

ヒステリシス　：　±0.3%R.O.

干渉度　　　　：　±3%R.O.

推奨印加電圧　：　5V

許容モーメント：　60N･m　

ケーブル　　　：　φ5.7、12芯シールドケーブル　



外形寸法

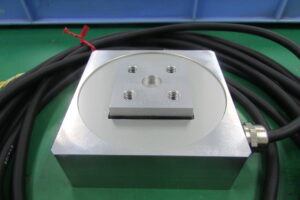

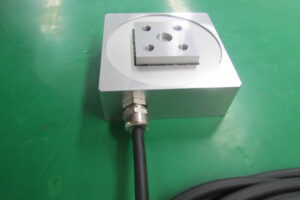

写真







設計者からの声

特長として、許容モーメントのレンジが高く、負荷面積が□37と大きいです。

また、保護構造は簡易防水（シリコンモール）となっています。

出力はmV/Vですが、アンプ内蔵【0.5V～4.5V（中点2.5V）】も対応することができます。
