ロードセル

超小型圧縮ロードセル
MCDW

精度±0.5%R.O.
定格容量10N～500N
サイズ外径：φ6　高さ：4.5mm
材質ベリリウム銅、ステンレス
この製品について問合わせる
MCDW-1L
MCDW-1L-B
MCDW-5L～50L

※3Dモデルはイメージです

この製品について問合わせる

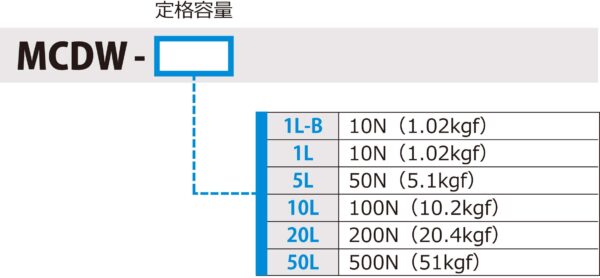

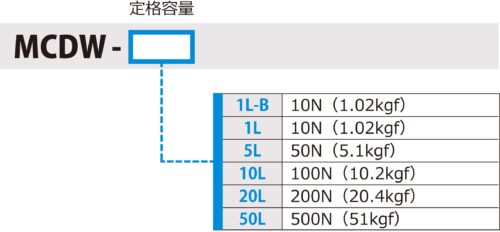

型式

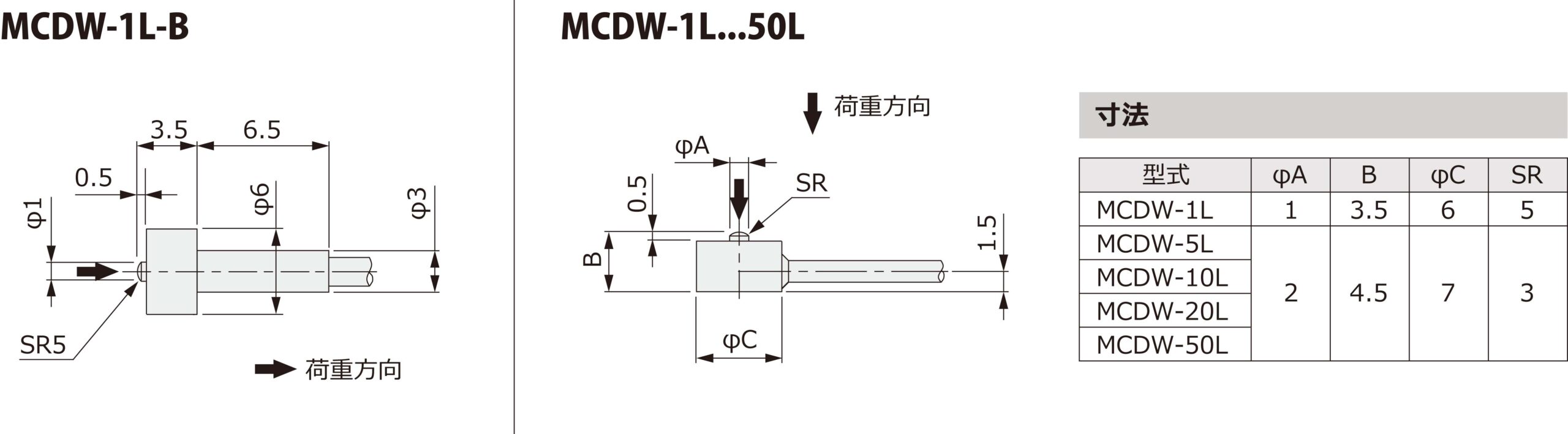

外形寸法

スクロールできます→

項目 超小型圧縮ロードセル MCDW
10N～500N
定格出力 (R.O.)              0.5mV/V【10N～200N】

1.0mV/V【500N】
定格出力誤差 ±30％
零バランス ±20％R.O.
非直線性 ±0.5％R.O.
ヒステリシス ±0.5％R.O.
繰り返し性 ±0.5％R.O.
零点の温度影響 ±0.05％R.O./℃
出力の温度影響 ±0.05％LOAD/℃
温度補償範囲 +5℃～+50℃
許容温度範囲 -10℃～+60℃【10N】

-10℃～+80℃【50N～500N】
許容過負荷 120％R.C.
推奨印加電圧 2.5V
許容印加電圧 3V【10N】

5V【50N～500N】
入力端子間抵抗 約120Ω【10N】

約350Ω【50N～500N】
出力端子間抵抗 約120Ω【10N】

約350Ω【50N～500N】
絶縁抵抗 1000MΩ（B/E DC50V）以上
ケーブルタイプ φ1.6、4芯シールドケーブル　先端柳線

φ2、4芯シールドケーブル　先端柳線【1L-B】
ケーブル長 0.5m
本体材質 ベリリウム銅【10N、50N】

ステンレス【100N～500N】



スクロールできます→

型式 定格たわみ量 固有振動数（約） 本体質量（約）
MCDW-1L 0.004mm以下 100kHz 1g
MCDW-1L-B
MCDW-5L 0.01mm以下 80kHz 2g
MCDW-10L 100kHz
MCDW-20L 116kHz
MCDW-50L 115kHz

φ1.6、4芯シールドケーブル

スクロールできます→

印加電圧＋ EXC＋赤　
印加電圧－ EXC－白　
出力信号＋ SIG＋緑　
出力信号－ SIG－青　
シールド Shieldシールド

φ2、4芯シールドケーブル

スクロールできます→

印加電圧＋ EXC＋黄　Yellow
印加電圧－ EXC－白　White
出力信号＋ SIG＋緑　Green
出力信号－ SIG－青　Blue
シールド Shieldシールド
