製品情報
PRODUCT
※3Dモデルはイメージです

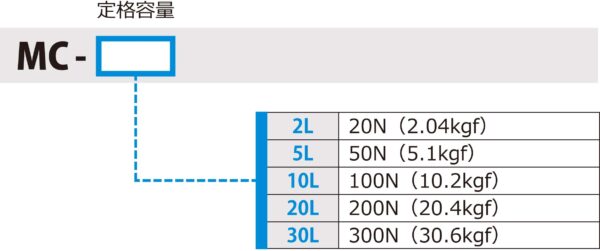

型式

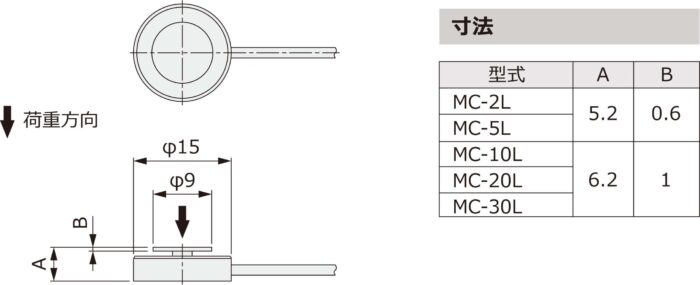

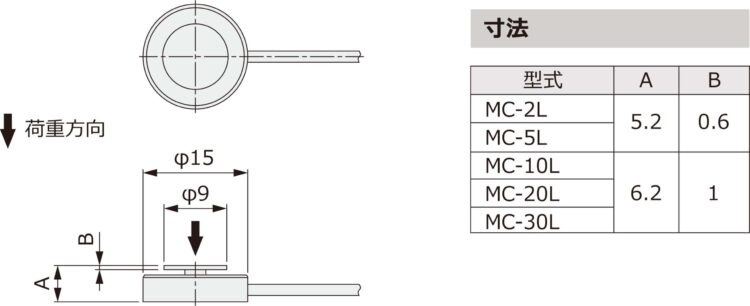

外形寸法
仕様書
スクロールできます→
| 項目 | 小型圧縮ロードセル MC |
|---|---|
| 20N～300N | |
| 定格出力 (R.O.) | 1.0mV/V |
| 定格出力誤差 | ±30％ |
| 零バランス | ±20％R.O. |
| 非直線性 | ±0.5％R.O. |
| ヒステリシス | ±0.5％R.O. |
| 繰り返し性 | ±0.5％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | +5℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 2.5V |
| 許容印加電圧 | 5V |
| 入力端子間抵抗 | 350Ω±10Ω |
| 出力端子間抵抗 | 350Ω±10Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ1.6、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 1.5m |
| 本体材質 | ステンレス |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| MC-2L | 0.01mm以下 | 11kHz | 2g |
| MC-5L | 17kHz | ||
| MC-10L | 22kHz | 3g | |
| MC-20L | 30kHz | ||
| MC-30L | 32kHz | 4g |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | シールド |
