製品情報
PRODUCT

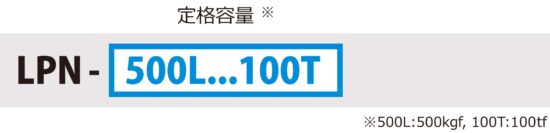

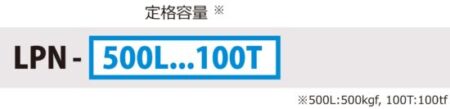

型式

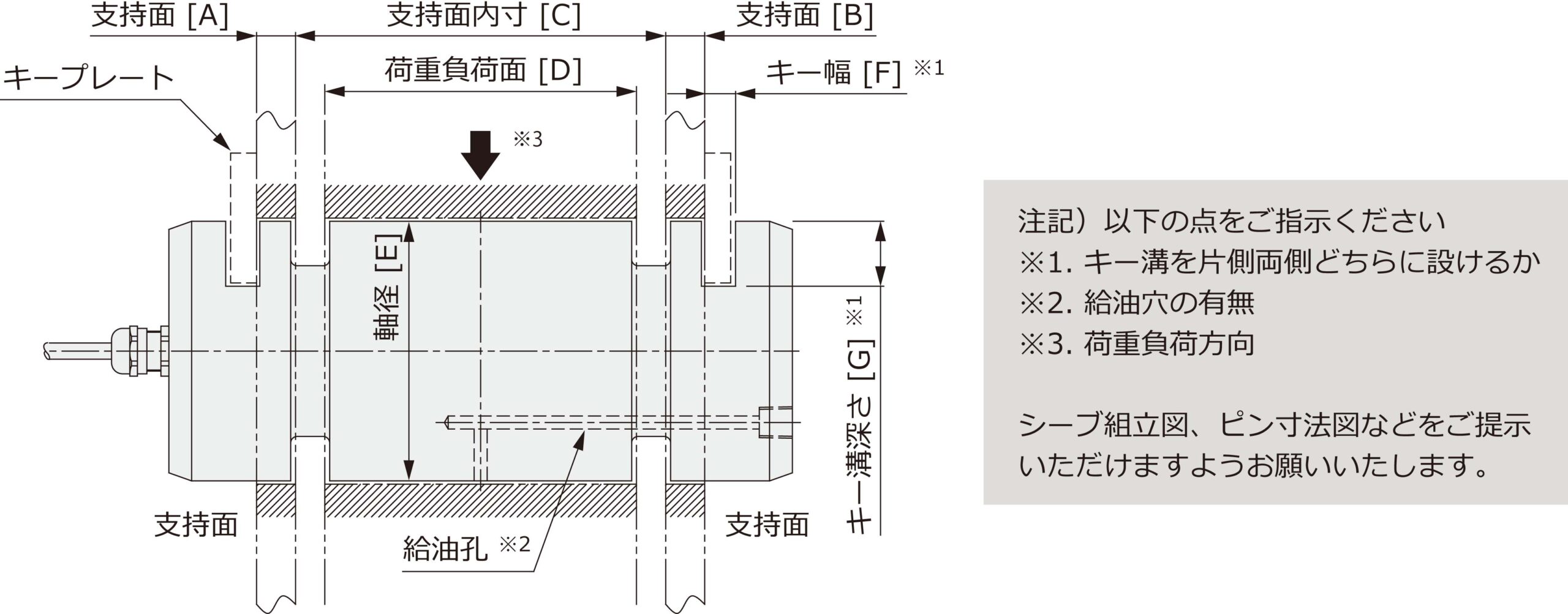

外形寸法
仕様書
スクロールできます→
| 項目 | ピン型ロードセル LPN |
|---|---|
| 5kN～1MN | |
| 定格出力 (R.O.) | 0.5mV/V～1.0mV/V |
| 零バランス | ±10％R.O. |
| 非直線性 | ±1％R.O.～±2％R.O.（仕様による） |
| ヒステリシス | ±1％R.O.～±2％R.O.（仕様による） |
| 繰り返し性 | ±1％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 約700Ω |
| 出力端子間抵抗 | 約700Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | 4芯シールドケーブル 先端柳線（ケーブル径は形状による） |
| ケーブル長 | 5m（ご希望による） |
| 本体材質 | ステンレス |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青または黒 |
| シールド Shield | 黄 |
