製品情報
PRODUCT
※3Dモデルはイメージです

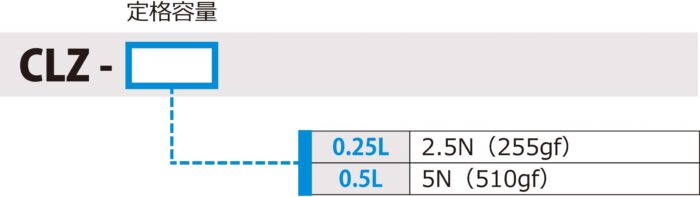

型式

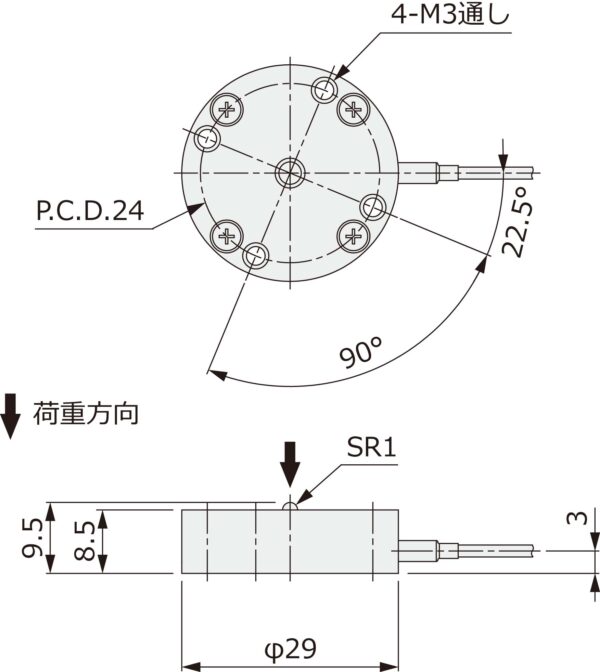

外形寸法
仕様書
スクロールできます→
| 項目 | 小型圧縮ロードセル CLZ |
|---|---|
| 2.5N～5N | |
| 定格出力 (R.O.) | 0.4mV/V以上 |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.3％R.O. |
| ヒステリシス | ±0.2％R.O. |
| 繰り返し性 | ±0.2％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 2.5V |
| 許容印加電圧 | 5V |
| 入力端子間抵抗 | 約350Ω |
| 出力端子間抵抗 | 約350Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ1.6、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| CLZ-0.25L | 0.1mm以下 | 9kHz | 13g |
| CLZ-0.5L | 14kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | シールド |
