台はかり
バースケール BS
| 精度 | ±0.1%R.O. |
|---|---|
| 定格容量 | 500kg、1000kg、2000kg |
| サイズ | 長さ：600mm～1600mm 高さ：65mm |
| 材質 | 一般構造用鋼製、ステンレス製 |
※3Dモデルはイメージです

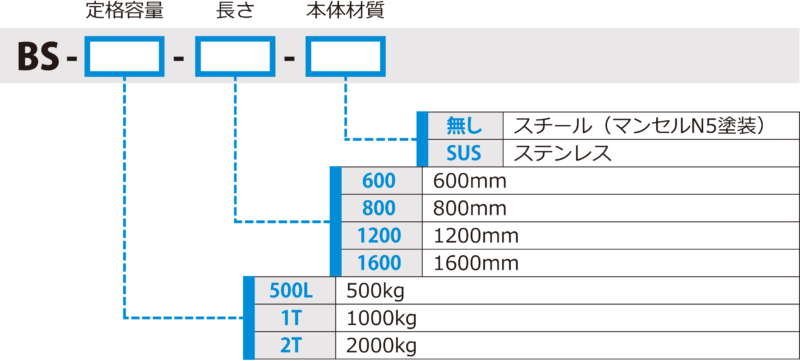

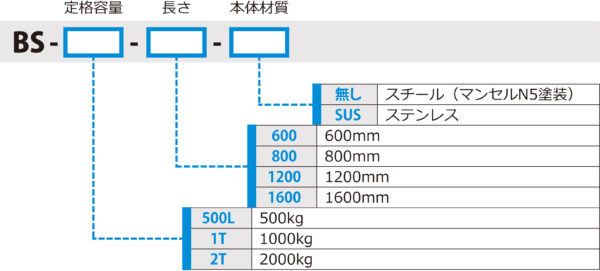

型式

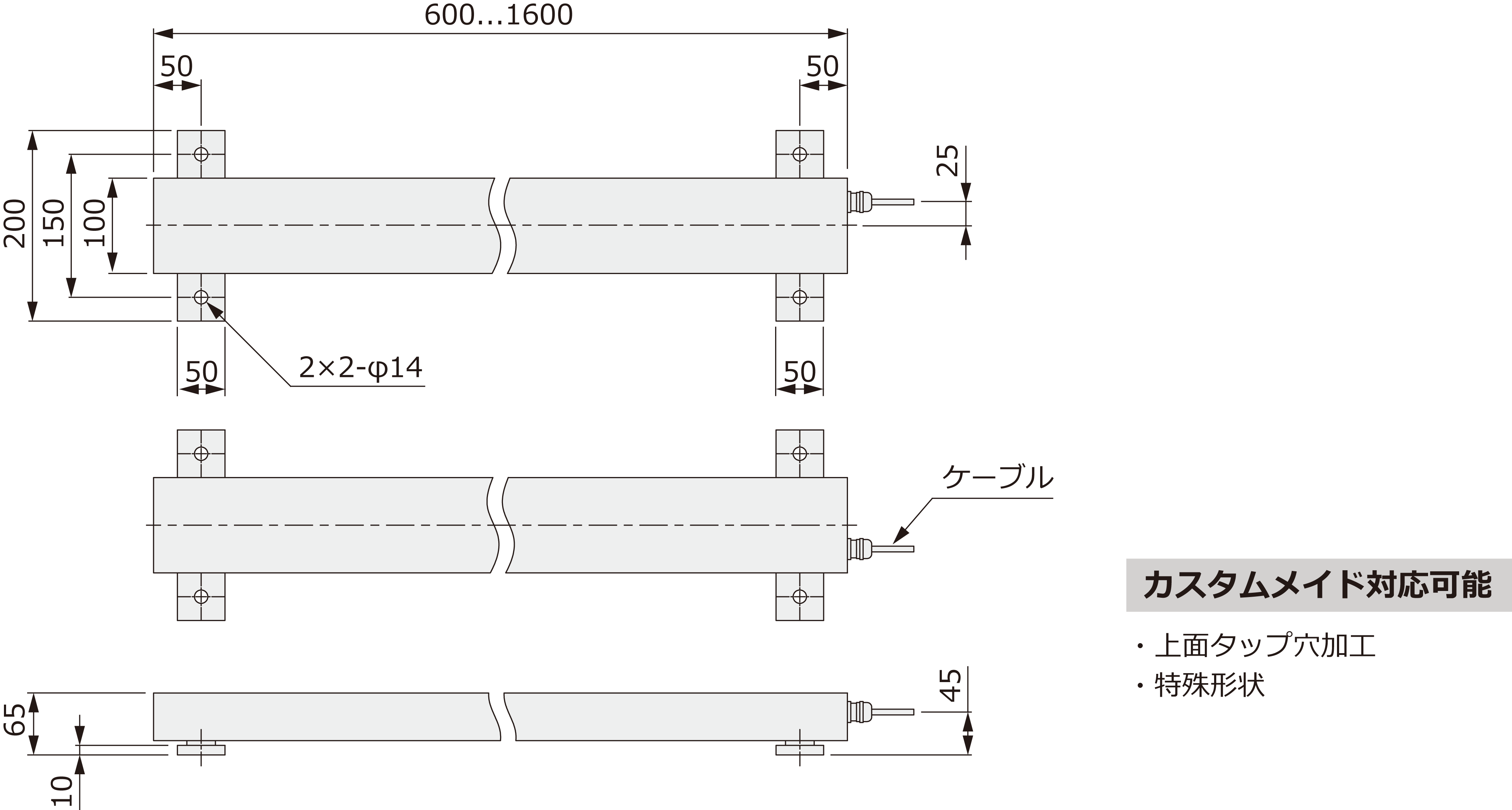

外形寸法
仕様書
スクロールできます→
| 項目 | バースケール BS |
|---|---|
| 500kg、1000kg、2000kg | |
| 定格出力 (R.O.) | 1mV/V |
| 定格出力誤差 | ±5% |
| 零バランス | ±10%R.O. |
| 非直線性 | ±0.1%R.O. |
| ヒステリシス | ±0.1%R.O. |
| 繰り返し性 | ±0.1%R.O. |
| 零点の温度影響 | ±0.05%R.O./℃ |
| 出力の温度影響 | ±0.05%LOAD/℃ |
| 温度補償範囲 | -10℃～+45℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 150%R.C. |
| 推奨印可電圧 | 10V |
| 許容印可電圧 | 15V |
| 入力端子間抵抗 | 約100Ω |
| 出力端子間抵抗 | 約90Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 5m |
| 本体質量 | 約12.5kg【長さ600mm】
約15.5kg【長さ800mm】 約21.0kg【長さ1200mm】 約26.5kg【長さ1600mm】 |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
