型式 : 3D-500N-500N-10N・m
定格容量 : Fx,Fy: 500N Mz : 10N・m
定格出力 : Fx,Fy:約0.5mV/V Mz:約0.5mV/V
非直線性 : ±0.3%R.O.
ヒステリシス : ±0.3%R.O.
干渉度 : ±5%R.O.
推奨印加電圧 : 5V
許容モーメント: 60N・m
ケーブル : φ3、4芯シールドケーブル 3本
Fx、Fy、Mzが計測できる3分力ロードセルです。
許容モーメント(Fz、Mx、My)をご指定することも可能ですが、荷重値によっては対応できないものがあります。
出力はmV/Vですが、アンプ内蔵【0.5V~4.5V(中点2.5V)】も対応することができます。
オーダーメイドも柔軟に対応していますので営業部またはお問い合わせフォームにてお問い合わせください。
仕様
型式 : 3D-500N-500N-10N・m
定格容量 : Fx,Fy: 500N Mz : 10N・m
定格出力 : Fx,Fy:約0.5mV/V Mz:約0.5mV/V
非直線性 : ±0.3%R.O.
ヒステリシス : ±0.3%R.O.
干渉度 : ±5%R.O.
推奨印加電圧 : 5V
許容モーメント: 60N・m
ケーブル : φ3、4芯シールドケーブル 3本

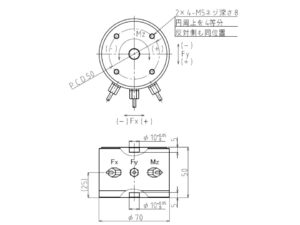

外形寸法

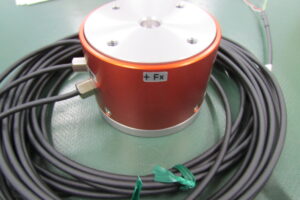

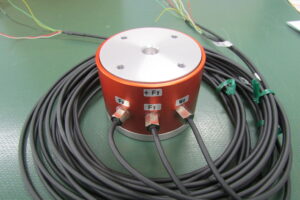

写真
設計者からの声
Fx、Fy、Mzが計測できる3分力ロードセルです。
許容モーメント(Fz、Mx、My)をご指定することも可能ですが、荷重値によっては対応できないものがあります。
出力はmV/Vですが、アンプ内蔵【0.5V~4.5V(中点2.5V)】も対応することができます。
オーダーメイドも柔軟に対応していますので営業部またはお問い合わせフォームにてお問い合わせください。
