トルクセンサ
非回転型微小トルクセンサ
LTMSS
| 精度 | ±0.5%R.O.【0.5～1N･m】、±0.2%R.O.【5～20N･m】 |
|---|---|
| 定格容量 | 0.5N･m～20N･m |
| サイズ | 外形：φ13【0.5～1N･m】 φ25【5～20N･m】 高さ：15mm【0.5～1N･m】 30mm【5～20N･m】 |
| 材質 | アルミニウム、ステンレス |
| 業種 | 機械製造 |
| 用途 | 機機の制御 |
仕様
型式 ： LTMSS
定格容量 ： 0.5N･m～20N･m
定格出力 ： 1.2mV/V以上
非直線性 ： ±0.5%R.O.【0.5～1N･m】、±0.2%R.O.【5～20N･m】
ヒステリシス ： ±0.5%R.O.【0.5～1N･m】、±0.2%R.O.【5～20N･m】
温度補償範囲 ： 0℃～+60℃
ケーブル ： φ1.6、4芯シールドケーブル【0.5～1N･m】、φ3、4芯シールドケーブル【5～20N･m】

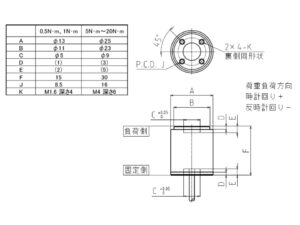

外形寸法

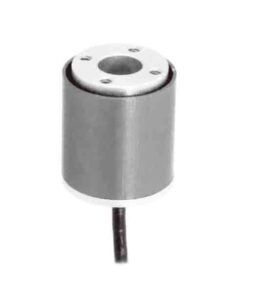

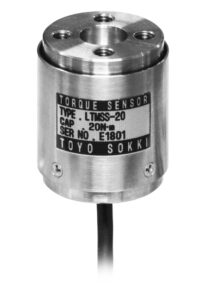

写真
設計者からの声
標準品の非回転型微小トルク LTMSSです。
他社と比較しても、非回転型の中では超小型です。
内部構造はマルチフォースセンサのノウハウをとりいれてるため他分力による干渉度は非常に小さいです。
