実績紹介
WORKS
マルチフォースセンサ
マルチフォースセンサ
6D-250N-250N-500N
| 精度 | ±0.3%R.O |
|---|---|
| 定格容量 | Fx,Fy：250N Fz：500N Mx,My：60N･m Mz：30N･m |
| サイズ | 外形：φ126 高さ：68mm |
| 材質 | アルミニウム |
| 業種 | 研究機関 |
| 用途 | 風洞実験など |
仕様
型式 ： 6D-250N-250N-500N
定格容量 ： Fx,Fy: 250N Fz : 1kN Mx,My：60N･m Mz：30N･m
定格出力 ： 約+0.5V～+4.5V（中点2.5V）
非直線性 ： ±0.3%R.O.
ヒステリシス ： ±0.3%R.O.
干渉度 ： ±3%R.O.（干渉補正係数による補正後の値）
推奨印加電圧 ： 8V～15V
許容過負荷 ： Fx,Fy：750N Fz：1500N
Mx,My：200N･m Mz：100N･m
ケーブル ： φ5、8芯シールドケーブル

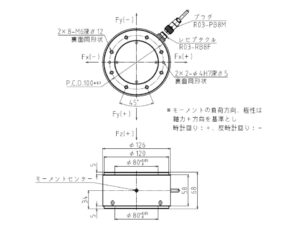

外形寸法

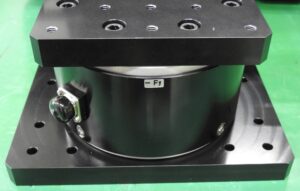

写真
設計者からの声
円柱タイプのマルチフォースセンサです。
許容過負荷の容量が高いため、風袋となるジグ、計測物を重くすることが可能です。
