用途に合わせてオーダーメイドの製品を1点から製作対応ボルト径 | M3以上 |
---|---|
ひずみゲージ構成 | 1ゲージ法 |
ひずみゲージ抵抗値 | 120Ω |
高温対応 | 150℃ |
業種 | 自動車産業、製造業など |
用途 | ・各種ボルト軸力試験 ・エンジン関係の車両・実験等の計測 ・高温化における構造物のボルト締結実験 |
ボルト軸力ゲージとは
ボルト締結時、ボルト内部では『軸力』という引張が発生します。
同時に元に戻る力も発生し、これにより締結先材料に同じ力が作用して固定されます。
軸力を計測することで非締結部材を固定する力を知ることができます。

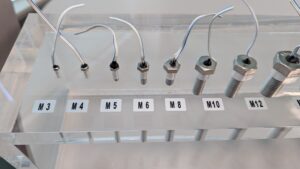

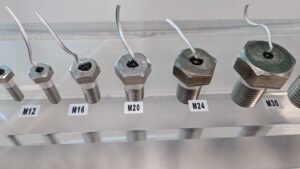

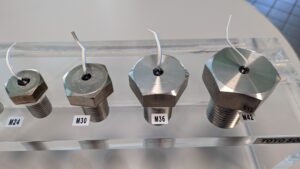

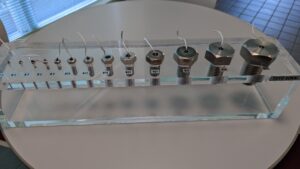

写真
設計者からの声
カタログに記載されている製品です。
ゲージの貼付けは、弊社独自の方法で貼付けているため、クリープ特性、高温時の安定性に優れいています。
営業部またはお問い合わせフォームにてお問い合わせください。
