ロードセル

アンプ内蔵圧縮型ロードセル
CBF-10kN,20kN-AN(V)

精度±0.5%R.O.
定格容量10kN、20kN
サイズ外形：φ55　高さ23mm
材質特殊合金鋼
業種製造業など
用途装置制御など

仕様

型式　　　　　：　CBF-10kN-AN(V)

　　　　　　　　　CBF-20kN-AN(V)

定格容量　　　：　10kN、20kN

定格出力　　　：　+1V～+5V  定格容量時の出力+5Vに対して±0.3V

ゼロバランス　：　+1V±0.4V

非直線性　　　：　±0.5%R.O.

ヒステリシス　：　±0.5%R.O.

入力電源電圧　：　DC+12V±5％

温度補償範囲　：　0℃～+60℃

ケーブル　　　：　φ5、3芯シールドケーブル　

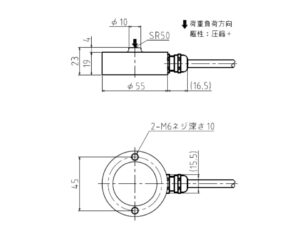

外形寸法

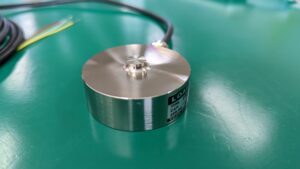

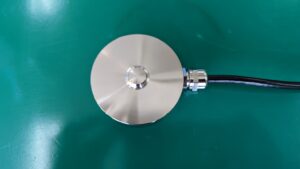

写真







設計者からの声

薄型で圧縮型ロードセルをアンプ内蔵とした製品です。

このようにお客様専用設計も柔軟に対応します。
