ロードセル
超小型引張圧縮両用ロードセル
TCLS
| 精度 | ±0.2%R.O. |
|---|---|
| 定格容量 | 10N～500N |
| サイズ | 外形：15mm×9mm 高さ：20mm |
| 材質 | アルミニウム、ステンレス |
※3Dモデルはイメージです

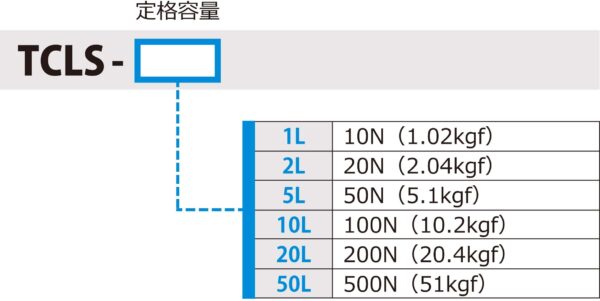

型式

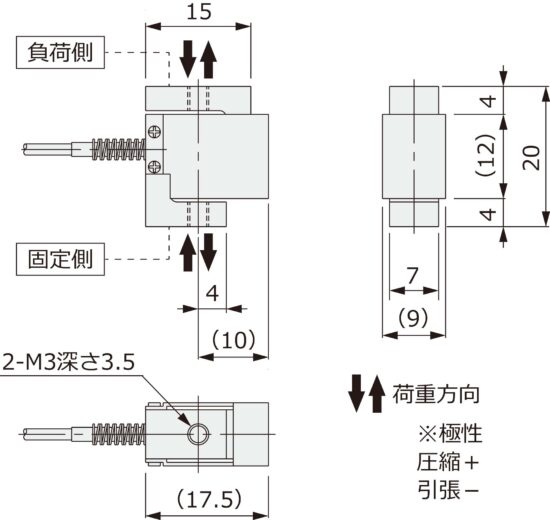

外形寸法
仕様書
スクロールできます→
| 項目 | 超小型引張圧縮両用ロードセル TCLS |
|---|---|
| 10N～500N | |
| 定格出力 (R.O.) | 0.7mV/V【10N】
1.0mV/V【20N～500N】 |
| 定格出力誤差 | ±20％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.2％R.O. |
| ヒステリシス | ±0.2％R.O. |
| 繰り返し性 | ±0.1％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 2.5V |
| 許容印加電圧 | 5V |
| 入力端子間抵抗 | 約350Ω |
| 出力端子間抵抗 | 約350Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ1.6、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 1m |
| 本体材質 | アルミニウム【10N～100N】
ステンレス【200N、500N】 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| TCLS-1L | 0.01mm以下 | 4.6kHz | 3g |
| TCLS-2L | 5.1kHz | ||
| TCLS-5L | 8.1kHz | ||
| TCLS-10L | 10kHz | 4g | |
| TCLS-20L | 9.2kHz | 10g | |
| TCLS-50L | 10.7kHz | 11g |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | シールド |
