ロードセル

真空対応薄型圧縮ロードセル CLPV

精度±0.2%R.O.
定格容量1kN~10kN
サイズ外径:φ90 高さ:14mm
材質アルミニウム、ステンレス
CLPV-1kN~10kN

※3Dモデルはイメージです

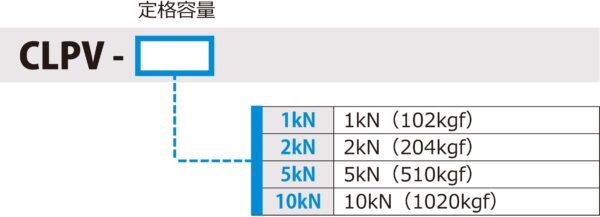

型式

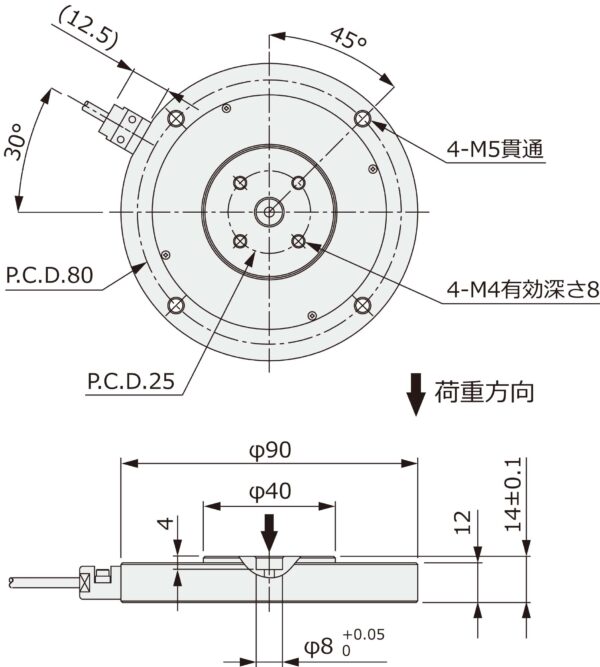

外形寸法

スクロールできます→

項目 真空対応薄型圧縮ロードセル CLPV
1kN~10kN
定格出力 (R.O.) 約1.5mV/V
零バランス ±10%R.O.
非直線性 ±0.2%R.O.
ヒステリシス ±0.2%R.O.
繰り返し性 ±0.2%R.O.
零点の温度影響 ±0.05%R.O./℃
出力の温度影響 ±0.05%LOAD/℃
温度補償範囲 -10℃~+60℃
許容温度範囲 -20℃~+70℃
許容過負荷 150%R.C.
推奨印加電圧 5V
許容印加電圧 10V
入力端子間抵抗 約350Ω
出力端子間抵抗 約350Ω
絶縁抵抗 1000MΩ(B/E DC50V)以上
ケーブルタイプ φ2.7、4芯シールドテフロンケーブル 先端柳線
ケーブル長 3m
本体材質 アルミニウム【1kN、2kN】

ステンレス【5kN、10kN】



スクロールできます→

型式 定格たわみ量 固有振動数(約) 本体質量(約)
CLPV-1kN 0.02mm以下 9.6kHz 150g
CLPV-2kN 0.03mm以下 11.6kHz
CLPV-5kN 11.4kHz 420g
CLPV-10kN 0.04mm以下 13.6kHz

スクロールできます→

印加電圧+ EXC+赤
印加電圧- EXC-白
出力信号+ SIG+緑
出力信号- SIG-
シールド Shield

製品カタログ

仕様書

外観図
