製品情報
PRODUCT
※3Dモデルはイメージです

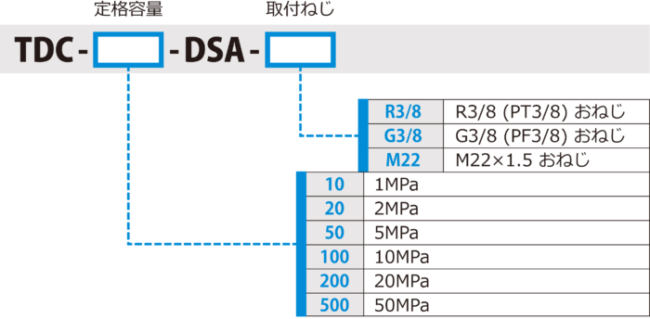

型式

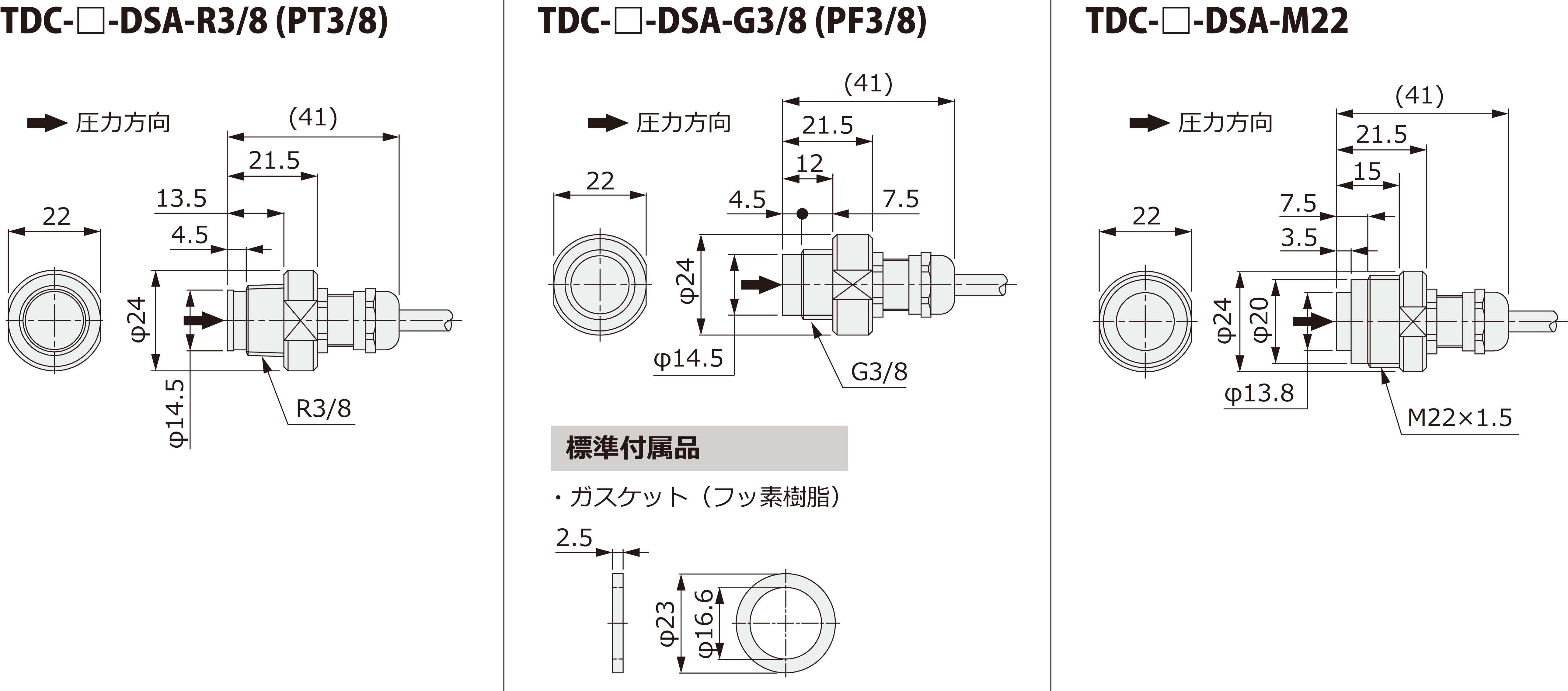

外形寸法
仕様書
スクロールできます→
| 項目 | 高精度小型圧力センサ TDC-DSA |
|---|---|
| 1MPa～50MPa | |
| 定格出力 (R.O.) | 1mV/V【1MPa、2MPa】
1.5mV/V【5MPa～50MPa】 |
| 定格出力誤差 | ±20% |
| 零バランス | ±10%R.O. |
| 非直線性 | ±0.25%R.O. |
| ヒステリシス | ±0.25%R.O. |
| 繰り返し性 | ±0.25%R.O. |
| 零点の温度影響 | ±0.05R.O./℃ |
| 出力の温度影響 | ±0.06LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150%R.C. |
| 推奨印可電圧 | 5V |
| 許容印可電圧 | 10V |
| 入力端子間抵抗 | 350Ω±5Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 0.5m |
| 本体材質 | ステンレス |
機械的特性
スクロールできます→
| 型式 | 固有振動数（約） | 本体質量（約） |
|---|---|---|
| TDC-10-DSA | 29kHz | 30g |
| TDC-20-DSA | 38kHz | |
| TDC-50-DSA | 51kHz | |
| TDC-100-DSA | 62kHz | |
| TDC-200-DSA | 82kHz | |
| TDC-500-DSA | 102kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
