ロードセル
シングルポイントロードセル 1250
| 精度 | ±0.05%R.O. |
|---|---|
| 定格容量 | 50kgf～1500kgf |
| サイズ | 外形：191mm×75mm 高さ：75.8mm |
| 材質 | アルミニウム |
※3Dモデルはイメージです

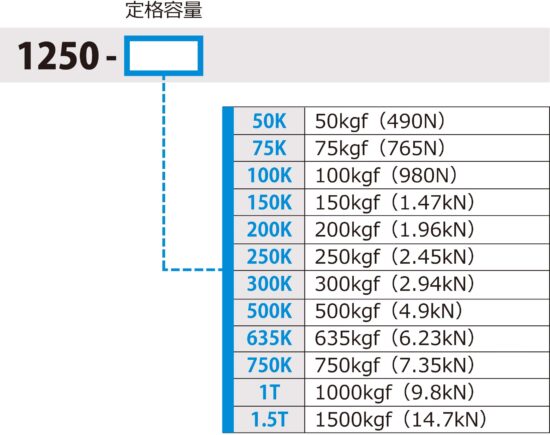

型式

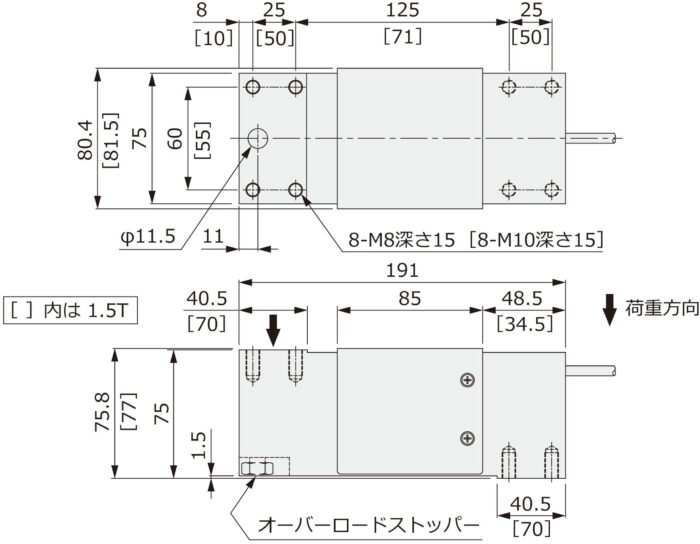

外形寸法
仕様書
スクロールできます→
| 項目 | シングルポイントロードセル 1250 |
|---|---|
| 50kgf～1500kgf | |
| 定格出力 (R.O.) | 2.0mV/V |
| 定格出力誤差 | ±10％ |
| 零バランス | ±10％R.O. |
| 30分後の零点回復 | ±0.05％LOAD |
| 総合精度 | ±0.03％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.003％LOAD/℃ |
| 偏心荷重誤差 | ±0.005％LOAD/cm |
| 温度補償範囲 | -10℃～+40℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 415Ω±15Ω |
| 出力端子間抵抗 | 350Ω±3Ω |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム |
| 保護構造 | IP65【IP67：オプション】 |
| 最大積載面寸法 | 800mm×800mm【50K～500K】
600mm～600mm【635K～1.5T】 |
| 推奨締付けトルク | 16N･m【50K～1T】
32N･m【1.5T】 |
| 本体質量 | 約2.4kg |
| 定格たわみ量 | 0.6mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 緑 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 赤 |
| 出力信号－ SIG－ | 白 |
| リモートセンシング＋ SEN＋ | 青 |
| リモートセンシング－ SEN－ | 茶 |
| シールド Shield | シールド |
